| Номер в госреестре | 68593-17 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | FP-100/1 |
| Изготовитель | "VEB MWK Fritz Heckert", ГДР |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные FP-100/1 предназначены для измерения силы при испытаниях металлов, арматурной стали, листового и круглого проката искусственных материалов, резины, текстильных изделий, древесины, бумаги и комбинированных материалов на растяжение по ГОСТ 1497-84, ГОСТ 10006-80, ISO 6892-1:2009.
Принцип действия машин испытательных FP-100/1 (далее - машины FP-100/1) заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
Машины FP-100/1 состоят из нагружающего устройства и пульта управления, включающего в себя силоизмеритель.
Нагружающее устройство представляет собой раму с верхней подвижной и нижней неподвижной траверсами. Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и коробки передач, расположенных на основании силовой части. Испытываемый образец устанавливается в захватах между траверсами.
Нагрузка прикладывается к испытываемому образцу последовательно с помощью датчика силы, размещаемым на неподвижной траверсе. Значение силы, возникающей при нагружении образца, передается на циферблат силоизмерителя.

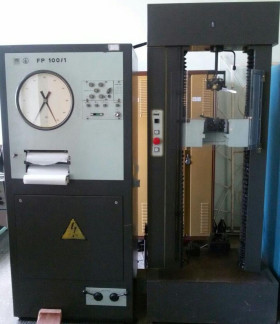

Общий вид машин FP-100/1 приведен на рисунке 1.
отсутствует.
| Наименование характеристики | Зав. № 67/83 | Зав. № 68/83 | ||
| Наибольшая предельная нагрузка, кН | 10 | 100 | ||
| Число шкал (поясов) нагрузок | 5 | 4 | ||
| Предельное значение шкалы (пояса) нагрузок, кН: Шкала «I» | 0,4 | 10 | ||
| Шкала «II» | 1 | 20 | ||
| Шкала «III» | 2 | 40 | ||
| Шкала «IV» | 4 | 100 | ||
| Шкала «V» | 10 | - | ||
| Цена деления силоизмерителя, кН: Шкала «I» | 0,002 | 0,05 | ||
| Шкала «II» | 0,005 | 0,1 | ||
| Шкала «III» | 0,01 | 0,2 | ||
| Шкала «IV» | 0,02 | 0,5 | ||
| Шкала «V» | 0,05 | - | ||
| Пределы допускаемой относительной погрешности при измерении силы, % | ± 1,0 | |||
| Максимальная скорость перемещения подвижной траверсы, мм/мин | от 990 до 1010 | |||
| Расстояние между захватами при растяжении, мм, не более | 950 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50±2 |
| Потребляемая мощность, кВт, не более | 2,2 |
| Габаритные размеры машин FP-100/1, мм, не более | |
| - высота | 1900 |
| - ширина | 620 |
| - длина | 1720 |
| Масса, кг, не более | 1350 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 18 до + 25 |
| - относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист паспорта.
| Наименование | Обозначение | Кол-во |
| Машина испытательная FP-100/1 в том числе: | - | 1 шт. |
| -нагружающее устройство; | ||
| -пульт управления, включающий в себя | ||
| силоизмеритель. | ||
| Паспорт Машина испытательная FP-100/1 | 4271.003.00186619.2016 ПС | 1 экз. |
| 4271.004.00186619.2016 ПС | 1 экз. | |
| ГСИ. Машины испытательне FP-100/1. | МП 137-261-2016 | 1 экз. |
| Методика поверки |
осуществляется по документу МП 137-261-2016 «ГСИ. Машины испытательные FP-100/1. Методика поверки», утвержденному ФГУП «УНИИМ» «04» июля 2017 г.
Основное средство поверки:
- рабочий эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, предел измерений до 100 кН, пределы допускаемой относительной погрешности ± 0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ISO 6892-1:2009 Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре;
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение;
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация VEB MWK «Fritz Heckert», ГДР (дата изготовления 1983 г.).
| Зарегистрировано поверок | 25 |
| Поверителей | 8 |
| Актуальность данных | 17.09.2024 |
