| Номер в госреестре | 68594-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Altus NR2, AsteRx-U |
| Изготовитель | "Septentrio N.V.", Бельгия |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Altus NR2, AsteRx-U (далее - аппаратура) предназначена для измерений длины базиса между точками земной поверхности и инженерных сооружений при выполнении кадастровых и землеустроительных работ, инженерногеодезических изысканиях и в системах геодезического мониторинга.
Принцип действия аппаратуры реализует методы измерений расстояний, основанные на измерении времени распространения радиосигналов от спутников глобальных навигационных систем.
Выпускаемые модификации аппаратуры различаются функциональными возможностями приемников, различным исполнением корпуса и расположенными на нем разъемами, что делает применение аппаратуры более универсальным и оптимальным.
Конструктивно аппаратура представляет собой корпус, вмещающий многочастотный приемник радиосигналов (со встроенной антенной у аппаратуры Altus NR2 и с внешней антенной у аппаратуры AsteRx-U), микроконтроллер с встроенным программным обеспечением (далее - ПО), GSM-модуль, слот для SIM-карты, радио УКВ-модем, устройство связи Bluetooth/Wi-Fi, запоминающее устройство со встроенной памятью и отсеки для аккумуляторных батарей.
Управление аппаратурой осуществляется с помощью светоиндикаторной панели управления со звуковым контролем или с помощью подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.
На корпусе аппаратуры Altus NR2 расположен 9-контактный разъем Lemo, который предназначен для подключения внешнего электропитания и кабеля USB.
На корпусе аппаратуры AsteRx-U расположены разъемы для подключения
2 спутниковых антенн, УКВ антенны, Bluetooth/Wi-Fi антенны, GSM антенны, L-Band антенны, внешнего электропитания и USB кабеля.
Аппаратура Altus NR2 позволяет принимать радиосигналы от спутников следующих глобальных навигационных систем: ГЛОНАСС и GPS.
Аппаратура AsteRx-U позволяет принимать радиосигналы от спутников следующих глобальных навигационных систем: ГЛОНАСС, GPS, BEIDOU, GALILEO, TERRASTAR/VERIPOS, SBAS.
Полученная измерительная информация, для дальнейшей обработки, передается для постобработки на персональный компьютер с установленным специальным ПО.
Электропитание аппаратуры осуществляется от аккумуляторов, расположенных в отсеке корпуса или от внешнего источника электропитания для работы в непрерывном режиме.
В процессе эксплуатации, конструкция аппаратуры не предусматривает механических и электронных внешних регулировок.
Ограничение доступа к внутренним узлам обеспечивается пломбированием крышки корпуса с использованием защитных наклеек.
Внешний вид аппаратуры, место пломбирования и нанесения знака утверждения типа представлены на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место пломбирования защитной наклейкой
ТЕШШГ*
3402267
WIFI SSID; AKeRx4M0i2151

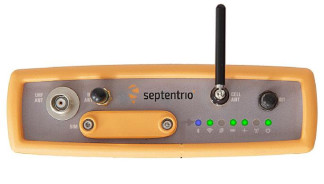

Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой AsteRx-U
Аппаратура поставляется со встроенным программным обеспечением «Carlson SurvCE», «Altus FieldGenius», и установленным на компьютер ПО «Trimble Business Centre Advanced».
ПО «Trimble Business Centre Advanced» функционирует на персональных компьютерах под управлением операционных систем WINDOWS XP/7/8/10.
Встроенное ПО аппаратуры разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты для устанавливаемого на компьютер ПО - электронный USB-ключ, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | Carlson SurvCE | Altus FieldGenius | Trimble Business Centre Advanced |
| Номер версии (идентификационный номер) ПО, не ниже | 4.0.1 | 7.2.12.10 | 3.03 |
| Цифровой идентификатор ПО | 55F541FA | 2E29A80E | DBE72CA3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне до 30 км (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане - по высоте | ±(4+1-10-6-D) ±(10+1-10-6-D), где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне до 30 км (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK), мм: - в плане - по высоте | ±(12+1-10-6-D) ±(20+2-10-6-D), где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальный кодовый (DGPS)», м: - в плане - по высоте | ±1,0 ±1,8 |
| Наименование характеристики | Значение | |
| Модификация | Altus NR2 | AsteRx-U |
| Тип приемника | Многочастотный | |
| Режимы измерений | «Статика» | |
| «Кинематика в реальном времени (RTK)» | ||
| «Дифференциальный кодовый (DGPS)» | ||
| Тип антенны | Встроенная | Внешняя |
| Диапазон рабочих температур, °С | от -30 до +65 | |
| Габаритные размеры (ДхШ*В), мм, не более: | ||
| - приемник | 167x167x69 | 164x157x54 |
| - антенна | - | 191x191x73 |
| Масса, кг, не более: | ||
| - приемник | 0,70 | 1,50 |
| - антенна | - | 0,45 |
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность аппаратуры Altus NR2
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая Altus NR2 | - | 1 |
| Аккумуляторная батарея | - | По заказу |
| Зарядное устройство на два аккумулятора | - | 1 |
| Сетевой кабель | - | 1 |
| Кабель для автомобильной розетки | - | 1 |
| Зарядное устройство для зарядки аккумуляторов находящихся внутри аппаратуры | 1 | |
| Транспортировочный чемодан/сумка | - | По заказу |
| Комплект ПО | - | 1 |
| Методика поверки | МП АПМ 32-17 | 1 |
| Руководство по эксплуатации (на русском языке) | - | 1 |
Таблица 5 - Комплектность аппаратуры AsteRx-U
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая AsteRx-U | - | 1 |
| ГНСС антенна | - | По заказу |
| Bluetooth/Wi-Fi антенна | - | 1 |
| GSM антенна | - | 1 |
| УКВ антенна | - | По заказу |
| Кабель питания (свободный конец) | - | 1 |
| USB/Ethernet Y-кабель | - | 1 |
| СОМ 1 кабель | - | 1 |
| Монтажные кронштейны (комплект) | - | По заказу |
| Зарядное устройство | - | 1 |
| Транспортировочный чемодан/сумка | - | По заказу |
| Комплект ПО | - | 1 |
| Методика поверки | МП АПМ 32-17 | 1 |
| Руководство по эксплуатации (на русском языке) | - | 1 |
осуществляется по документу МП АПМ 32-17 «Аппаратура геодезическая спутниковая Altus NR2, AsteRx-U. Методика поверки», утвержденному ООО «Автопрогресс-М» «30» мая 2017 г. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
Техническая документация «Septentrio N.V.», Бельгия
