| Номер в госреестре | 68608-17 |
| Наименование СИ | Измерители малых токов |
| Обозначение типа СИ | В2981А, В2983А, В2985А, В2987А |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители малых токов В2981А, В2983А, В2985А, В2987А (далее - измерители) предназначены для измерений силы постоянного электрического тока, напряжения, сопротивления, заряда и воспроизведения напряжения постоянного тока.
Принцип действия измерителей основан на преобразовании входного напряжения или силы тока при помощи АЦП в цифровой код с применением высокоомных входных цепей и предварительного усиления тока. Измерение электрического сопротивления осуществляется путем подачи на исследуемый объект испытательного напряжения от встроенного источника, измерении протекающего тока и пересчёте сопротивления по закону Ома. Измерение электрического заряда осуществляется путем измерения напряжения на исследуемом объекте, который через встроенный прецизионный конденсатор заряжается от внутреннего источника тока. Управление процессами измерений осуществляется при помощи встроенного микропроцессора с предустановленным программным обеспечением.
Конструктивно измерители выполнены в виде моноблока в настольном исполнении. На передней панели расположены кнопки управления и 6,5-разрядный цветной жидкокристаллический дисплей, имеющий несколько режимов просмотра данных. Управление режимами работы производится вручную с лицевой панели либо дистанционно через интерфейсы USB 2.0, LAN, GPIB, LXI Core. Данные могут быть представлены в цифровом и графическом форматах.
Измерители, имеющие одинаковый диапазон измерений силы постоянного электрического тока с максимальным разрешением 1 аА, отличаются числом измеряемых параметров и способом питания. Высокая скорость измерений (20000 изм./с) позволяет регистрировать переходные процессы, выводить на дисплей вольт-амперные характеристики (ВАХ). Измерители В2985А и В2987А имеют встроенный источник постоянного напряжения до 1000 В, что позволяет использовать их для измерений электрического сопротивления.
Питание измерителей В2981А и В2985А осуществляется от сети переменного тока. Питание измерителей В2983А и В2987А осуществляется от литий-ионных аккумуляторных батарей, входящих в комплектность.

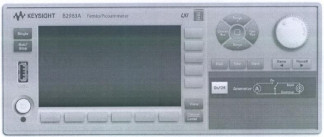

Общий вид измерителей с указанием мест размещения знака утверждения типа и знака поверки представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3, 4.
Программное обеспечение (ПО) состоит из двух программных опций: программная опция В2900А для быстрого измерения ВАХ (Quick IV) и встроенный графический веб-интерфейс В2900А. Программная опция В2900А для быстрого измерения ВАХ взаимодействует с измерителями через интерфейсы LAN, GPIB, USB 2.0.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | B2980A Series Firmware Update |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.1608.8800 |
| Цифровой идентификатор ПО | - |
приведены в таблицах 2 - 8.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| В2981А | В2983А | В2985А В2987А | |
| Диапазон показаний силы постоянного тока, А | от 1-10-18 до 20-10-3 | ||
| Диапазон измерений силы постоянного тока, А | от 10-10-15 до 20-10-3 | ||
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | (таблица 4) | ||
| Диапазон показаний электрического сопротивления, Ом | от 1 до 10-1015 | ||
| Диапазон измерений электрического сопротивления, Ом | от 10 до 10-1015 | ||
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом | (таблица 5) | ||
| Диапазон показаний напряжения постоянного тока, В | от 1-10-6 до 20 | ||
| Диапазон измерений напряжения постоянного тока, В | от 1-10-4 до 20 | ||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | (таблица 6) | ||
| Диапазон воспроизведения напряжения постоянного тока, В | от 1-10-1 до 1-103 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | (таблица 7) | ||
| Диапазон показаний электрического заряда, Кл | от 1-10-15 до 2-10-6 | ||
| Диапазон измерений электрического заряда, Кл | - | - | от 1-10-13 до 2-10-6 |
| Наименование характеристики | Значение характеристики | ||
| В2981А | В2983А | В2985А В2987А | |
| Пределы допускаемой абсолютной погрешности измерений электрического заряда, Кл | (таблица 8) | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Питание измерителей В2981А и В2985А | |
| осуществляется от сети переменного тока: | |
| - напряжение, В | от 216 до 253 |
| - частота, Гц. | 50±1 |
| Питание измерителей В2983 А и В2987А | |
| осуществляется от литий-ионной | |
| аккумуляторной батареи: | |
| - ёмкость, мА/ч | 6600 |
| - напряжение, В | 14,4 |
| Габаритные размеры, мм, не более: | |
| - высота | 104 |
| - ширина | 374 |
| - длина | 261 |
| Масса, кг, не более: | |
| - В2981А | 4,3 |
| - В2983А | 4,9 |
| - В2985А | 4,5 |
| - В2987А | 5,1 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 18 до 28 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
| Верхнее значение предела измерений | Разрешение | Пределы допускаемой абсолютной * погрешности измерений , ± |
| 2 пА | 1 аА | 1 + 3 фА |
| 20 пА | 10 аА | 0,5 + 3 фА |
| 200 пА | 100 аА | 0,5 + 5 фА |
| 2 нА | 1 фА | 0,2 + 300 фА |
| 20 нА | 10 фА | 0,2 + 500 фА |
| 200 нА | 100 фА | 0,2 + 5 пА |
| 2 мкА | 1 пА | 0,1 + 50 пА |
| 20 мкА | 10 пА | 0,05 + 500 пА |
| 200 мкА | 100 пА | 0,05 + 5 нА |
| 2 мА | 1 нА | 0,05 + 50 нА |
| 20 мА | 10 нА | 0,05 + 500 нА |
| * п/ параметры погрешности выражены в % от измеренного значения + смещение | ||
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений электрического сопротивления (измерители малых токов 2985A и B2987A)_
| Верхнее значение предела измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений , ± | Значение напряжения встроенного источника, В | Значения силы тока |
| 1 МОм | 1 Ом | 0,135 + 1 Ом | 20 | 200 мкА |
| 10 МОм | 10 Ом | 0,135 + 10 Ом | 20 | 20 мкА |
| 100 МОм | 100 Ом | 0,185 + 100 Ом | 20 | 2 мкА |
| 1 ГОм | 1 кОм | 0,285 + 1 кОм | 20 | 200 нА |
| 10 ГОм | 10 кОм | 0,285 + 10 кОм | 20 | 20 нА |
| 100 ГОм | 100 кОм | 0,41 + 100 кОм | 20 | 2 нА |
| 1 ТОм | 1 МОм | 0,45 + 1 МОм | 200 | 2 нА |
| 10 ТОм | 10 МОм | 0,625 + 10 МОм | 200 | 200 пА |
| 100 ТОм | 100 МОм | 0,75 + 100 МОм | 200 | 20 пА |
| 1 ПОм | 1 ГОм | 2,6 + 1 ГОм | 200 | 2 пА |
| * параметры погрешности выражены в % от измеренного значения + смещение | ||||
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (измерители малых токов B2985A и B2987A)_
| Верхнее значение предела измерений, В | Разрешение | Пределы допускаемой абсолютной погрешности , ± |
| 2 | 1 мкВ | 0,025 + 40 мкВ |
| 20 | 10 мкВ | 0,025 + 400 мкВ |
| * параметры погрешности выражены в % от измеренного значения + смещение | ||
Таблица 7 - Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (измерители малых токов B2985A и B2987A)_
| Верхнее значение предела измерений, В | Разрешение | Пределы допускаемой абсолютной погрешности воспроизведения , ± | Выходной ток (вспомогательная характеристика) |
| 20 | 700 мкВ | 0,05 + 2 мВ | 20 мА |
| 1000 | 35 мВ | 0,05 + 100 мВ | 1 мА |
| * параметры погрешности выражены в % от измеренного значения + смещение | |||
Таблица 8 - Пределы допускаемой абсолютной погрешности измерений электрического заряда (измерители малых токов B2985A и B2987A)_
| Верхнее значение предела измерений | Разрешение | Пределы допускаемой абсолютной погрешности , ± |
| 2 нКл | 1 фКл | 0,4 + 50 фКл |
| 20 нК | 10 фКл | 0,4 + 500 фКл |
| 200 нКл | 0,1 пКл | 0,4 + 5 пКл |
| 2 мкКл | 1 пКл | 0,4 + 50 пКл |
| * параметры погрешности выражены в % от измеренного значения + смещение | ||
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса измерителя в виде наклейки со стойким к истиранию покрытием.
Комплект поставки приведен в таблице 9. Состав комплекта принадлежностей приведен в таблице 10.
Таблица 9 - Комплектность
| Наименование | Обозначение | Количество |
| Измеритель малых токов В2981А или В2983 А или В2985А или В2987А | 1 * 1 шт. | |
| Комплект принадлежностей | 1 шт. | |
| Руководство по эксплуатации | В2980А.001.РЭ | 1 экз. |
| Методика поверки | МП-610-003-2017 | 1 экз. |
| * в соответствии с заказом |
*
Таблица 10 - Комплект принадлежностей
| Наименование | Обозначение | Количество |
| Кабель блокировки, 4-контактный прямоугольный разъем - 6-контактный круглый разъем, 1,5 м | N1411A | 1 шт. |
| Кабель блокировки, 4-контактный прямоугольный разъем - 6-контактный круглый разъем, 3 м | Ш411В | 1 шт. |
| Адаптер оснастки для измерений высокого сопротивления | N1413A | 1 шт. |
| Адаптер универсальный для измерений высокого сопротивления | N1414A | 1 шт. |
| Кабель триаксиальный с зажимом типа «крокодил» на одном конце, 200 В, 1,5 м | N1415A | 1 шт. |
| Разъем приборный триаксиальный, 200 В | N1416A | 1 шт. |
| Разъем приборный триаксиальный, 500 В | Ш416В | 1 шт. |
| Колпачок для разъема триаксиального | Ш417А | 1 шт. |
| Батарея литий-ионная аккумуляторная для измерителей малых токов В2983 А/В2987А | Ш418А | 1 шт. |
| Устройство зарядное настольное для Ш418А | Ш419А | 1 шт. |
| Термопара для измерителей малых токов В2983А/В2987А | Ш423А | 1 шт. |
| Кабель триаксиальный с малой утечкой тока, 1,5 м | 16494А-001 | 1 шт. |
| Кабель триаксиальный с малой утечкой тока, 3 м | 16494А-002 | 1 шт. |
| Кабель триаксиальный с малой утечкой тока, 4 м | 16494А-005 | 1 шт. |
| Переходник триаксиальная розетка - вилка BNC, для измерений силы тока, незаземленное тестируемое устройство | Ш254А-102 | 1 шт. |
| Переходник триаксиальная розетка - вилка BNC, для измерений силы тока, заземленное тестируемое устройство | Ш254А-104 | 1 шт. |
| Переходник триаксиальная розетка - вилка BNC, для измерений напряжения | Ш254А-105 | 1 шт. |
| Набор сопротивлений | 16008В | 1 шт. |
| Наименование | Обозначение | Количество |
| Базовый комплект принадлежностей для измерителей малых токов В2983А/В2987А | Ш410А | 1 шт. |
| Проверка правильности настроек для серии В2980А | N1420А | 1 шт. |
| Набор высокоомных сопротивлений | N1422А | 1 шт. |
| Комплект ознакомительный для измерителей малых токов В2981А/В2983А/В2985А/В2987А | Ш299А-301 | 1 шт. |
| * поставляется в соответствии с заказом | ||
осуществляется по документу «Инструкция. Измерители малых токов В2981 А, В2983А, В2985А, В2987А. Методика поверки. МП-610-003-2017», утвержденному ФГУП «ВНИИФТРИ»
18.07.2017 г.
Основные средства поверки:
- калибратор постоянного тока (рабочий эталон 2 разряда) НК4-1, регистрационный номер 12261-90 в Федеральном информационном фонде (диапазон воспроизведения силы постоянного
17 2
тока от 10 до 10 А, пределы допускаемой относительной погрешности ±(0,08-25) %; диапазон
3 19
воспроизведения сопротивления от 10 до 10 Ом, пределы допускаемой относительной погрешности ±(0,05-30) %);
- калибратор многофункциональный 3041R, регистрационный номер 57747-14 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном фонде;
- мера ёмкости образцовая Р597/7 (рег. № 2684-70) (номинальное значение электрической ёмкости 1 нФ, класс точности 0,02);
- мера ёмкости образцовая Р597/15 (рег. № 2684-70) (номинальное значение электрической ёмкости 100 нФ, класс точности 0,03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на боковую поверхность измерителя или на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16^30 А»
ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г. «Государственная поверочная схема для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
