| Номер в госреестре | 68609-17 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | LLS 30160, LLS 20230 |
| Изготовитель | ООО "Омникомм Технологии", г.Щелково |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива LLS 30160, LLS 20230 предназначены для измерения уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип действия датчиков уровня топлива LLS 30160, LLS 20230 основан на преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).
Датчики уровня топлива LLS 30160, LLS 20230 состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры и узел последовательного интерфейса.
Датчики уровня топлива LLS 20230 оснащены искробезопасными цепями, имеющими характеристику взрывозащиты: вид - «искробезопасная электрическая цепь» (i), уровень -«особовзрывобезопасный» (a) и категорию - (ПВ) и соответствуют ГОСТ Р 51330.10-99 (МЭК 60079-11) и ГОСТ Р 51330.0-99 (МЭК 60079-0).
Информация об исполнении указывается в структуре условного обозначения следующим образом: LLS 30160 хххх мм, где хххх - длина измерительной части. Длина измерительной части в мм: 700, 1000, 1500, 2000, 2500, 3000.

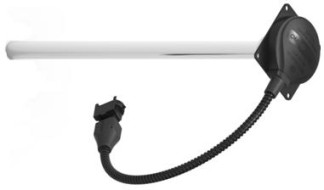

Рисунок 1 - Общий вид датчика уровня топлива LLS 30160
Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива LLS 30160, LLS 20230 и выполняющего функции измерения электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива и преобразовании этого значения в цифровой код для передачи по интерфейсу RS-232 (RS-485) и внешнего ПО для ПЭВМ, выполняющего функции настройки датчиков уровня топлива LLS 30160, LLS 20230 и отображения измеренного значения уровня.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификация ПО датчиков уровня топлива LLS 30160, LLS 20230 осуществляется путём отображения на мониторе ПЭВМ идентификационных данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LLS30160 3.9.1.2.enc |
| Номер версии (идентификационный номер) ПО | Не ниже 3.9.1.2 |
| Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) | 6abaec0f2e8b4238691213 e5a6f7a2902c91dee 105f900933a6353c3dd18f9be |
| Идентификационное наименование ПО | LLS20230_1013.enc |
| Номер версии (идентификационный номер) ПО | Не ниже 1013 |
| Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) | c0de60a6cd5569d9c3ee4bad06e17e6c7cc4f28 3f15cc204405f77e80798493b |
| Идентификационное наименование ПО | OmnicommConfiguratorInstaller |
| Номер версии (идентификационный номер) ПО | Не ниже 5.0.2.83 |
| Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) | ef113fca6bf4c3 cff33 d4a26f40d87871a890557 a30b8960c2a46f112e2dce5f |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| LLS 30160 | LLS 20230 | |
| Диапазон измерений уровня в зависимости от длины измерительной части, мм | от 0 до 700, от 0 до 1000, от 0 до 1500, от 0 до 2000, от 0 до 2500, от 0 до 3000 | |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня | от 1 до 4095 | |
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня | от 0 до 1023 | |
| Пределы допускаемой основной приведённой к верхнему пределу погрешности измерений уровня, % | ±1 | |
| Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от минус 40 до плюс 60 °С, на каждые 10 °С, % | ±0,15 | ±0,05 |
| Пределы допускаемой дополнительной приведённой погрешности измерений уровня, вызванной изменением температуры окружающей среды от (20 ± 5) °С до температуры в диапазоне от плюс 60 до плюс 80 °С, на каждые 10 °С, % | ±0,25 | ±0,1 |
| Диапазон измерений температуры, °С | от -30 до +50 | от -55 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры во всём диапазоне рабочих температур, °С | ±5 | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Интерфейс выдачи измеренных значений | RS-232, RS-485 | |
| Программируемая скорость передачи интерфейса, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | |
| Время измерений, с | 1 | |
| Напряжение питания, В | от 7 до 75 | от 8,5 до10,5 |
| Ток потребления, мА, не более | 40 | 50 |
| Потребляемая мощность, Вт, не более | 0,4 | |
| Степень защиты корпуса от проникновения пыли и влаги | IP57 | |
| Г абаритные размеры, мм, не более | 78*74* x(24+L) | 130*74* *(27+L) |
| Масса, кг, не более | 2 | |
| Срок службы, лет | 8 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +80 от 30 до 80 от 84 до 107 | |
| Примечание - L - длина чувствительного элемента датчика. | ||
наносится на титульный лист руководства по эксплуатации типографским способом и корпус датчика методом гравировки.
Комплектность средства измерений приведена в таблице 4.
| Таблица 4 - Комплектность средства измерений | |||
| Наименование | Обозначение | Количество | |
| LLS 30160 | LLS 20230 | ||
| Датчик уровня топлива | LLS 30160 | LLS 20230 | 1 шт. |
| Комплект монтажных элементов | 11000 | 11012 | 1 к-т |
| Руководство по эксплуатации | РЭ LLS 30160 | РЭ LLS 20230 | 1 экз. |
| Паспорт | ПС LLS 30160 | ПС LLS 20230 | 1 экз. |
| Методика поверки | РТ -МП-4316-449-2017 | 1 экз.1 | |
| Блок искрозащиты | - | БИС 20240 | 1 2 1 шт. |
| Кабель монтажный | 40130 | - | 1 шт. |
| Примечания | |||
| 1. Допускается поставка методики поверки в количестве 1 экземпляра на партию. | |||
| 2. Датчики уровня топлива LLS 20230 | эксплуатировать только совместно с блоком | ||
| искрозащиты БИС 20240. | |||
осуществляется по документу РТ-МП-4316-449-2017 «ГСИ. Датчики уровня топлива LLS 30160, LLS 20230. Методика поверки», утверждённому ФБУ «Ростест-Москва» 19.04.2017 г. Основные средства поверки:
- рулетка измерительная металлическая Р5У2Г по ГОСТ 7502-98, диапазон измерений от
0 до 3000 мм, ПГ ±1 мм (регистрационный номер в Федеральном информационном фонде 55464-13);
- термометр ТЛ-4, диапазон измерений от 10 до 30 °С, цена деления 0,2 °С (регистрационный номер в Федеральном информационном фонде 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ТУ 4573-015-03066711-2016 Датчики уровня топлива LLS 30160, LLS 20230. Технические условия
