| Номер в госреестре | 68610-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | MESOND-0044, MESOND-0049 |
| Изготовитель | "THERMO-EST SAS", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые модификаций MES0ND-0044, MES0ND-0049 (в дальнейшем термопреобразователи, ТС) предназначены для измерений температуры обмоток и магнитопроводов электрических машин.
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде ЧЭ в полимерной защитной оболочке - защитном корпусе, и присоединительных проводов в полимерной оболочке (политетрафторэтилен, фторэтиленпропил). Термопреобразователи изготавливаются в защищенном исполнении, класс защиты IP67. В одном защитном корпусе располагается один ЧЭ. Схема соединения внутренних проводников двухпроводная. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Термопреобразователи изготавливаются в двух модификациях, различающихся длиной присоединительных проводов.

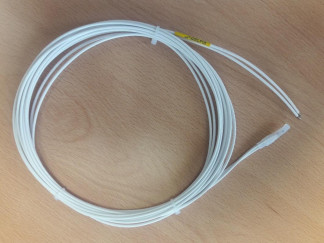

Внешний вид термопреобразователя представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная статическая характеристика ЧЭ (НСХ) | Pt100 |
| Диапазон измерений температуры, °С | от -50 до +180 |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ЧЭ при 0 °С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009 | B |
| Допуск, °С, где t -значение измеряемой температуры, °С | ±(0,3 + 0,005 |t|) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина монтажной части - диаметр монтажной части - длина присоединительных проводов | 32 7,5 3500 (модификация MESOND-0044); 5000 (модификация MESOND-0049) |
| Масса, кг, не более | 0,1 (модификация MESOND-0044); 0,13 (модификация MESOND-0049) |
| Сопротивление изоляции, МОм, не менее | 100 |
| Сопротивление присоединительных проводов, Ом/м, не более | 0,031 |
| Время термической реакции в воде по уровню 63,2 % полного изменения показания, с, не более | 35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от -50 до +50 до 80 |
| Средняя наработка на отказ, ч | 58000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность термосопротивления
| Наименование | Количество |
| Т ермопреобразователь сопротивления | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.461-2009 «ТСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009 (Рег. № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТИП-1.1, ТПП-1.2 (Рег. № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Рег. № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «THERMO-EST S.A.S.», Франция
| Зарегистрировано поверок | 52 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
