| Номер в госреестре | 68618-17 |
| Наименование СИ | Устройства измерения напряжения в высоковольтной сети |
| Обозначение типа СИ | I-TOR |
| Изготовитель | Общество с ограниченной ответственностью "АЙ-ТОР" (ООО "АЙ-ТОР"), г. Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерения напряжения в высоковольтной сети I-TOR (далее по тексту -устройства) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия устройств основан на методе резистивно-емкостного деления с последующей передачей сигнала низкого напряжения на блок обработки информации, где напряжение усиливается до нормированной величины, соответствующей масштабному преобразованию всего устройства.
Устройства состоят из компонента измерительного, канала связи и блока обработки информации.
Устройства выпускаются в следующих модификациях: 1-ТОЯ-6-и-1-У2, 1-ТОЯ-Ю-и-1-У2, 1-ТОЯ-6-и-2-У2 и 1-ТОЯ-Ю-и-2-У2, которые отличаются номинальным первичным напряжением: 6/V3 кВ или 10/V3 кВ, и типом установки: опорная - 1 или навинчиваемая - 2.

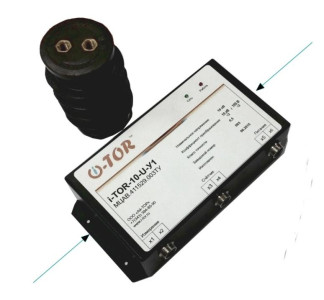

Общий вид средства измерений, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлен на рисунке 1.
Модификация с навинчиваемой установкой
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное первичное напряжение, кВ - модификации I-TOR-6-U-1-Y2 и I-TOR-6-U-2-Y2 - модификации I-TOR-10-U-1-Y2 и I-TOR-10-U-2-Y2 | 6/V3 10/V3 |
| Номинальное вторичное напряжение, В | 100/V3 |
| Класс точности по ГОСТ 1983-2015 | 0,5 |
| Предельная мощность нагрузки, в диапазоне коэффициента мощности от 0,8 до 1,0, на выходе устройства, В-А | 15 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания: | |
| - напряжения переменного тока, В | 220±44 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, Вт, не более | 30 |
| Габаритные размеры, мм, не более Компонента измерительного для опорного исполнения | |
| - высота | 120 |
| - ширина | 80 |
| - длина | 80 |
| Компонента измерительного для навинчиваемого исполнения: | |
| - высота | 130 |
| - ширина | 80 |
| - длина | 80 |
| Блока обработки информации | |
| - высота | 65 |
| - ширина | 252 |
| - длина | 150 |
| Масса, кг, не более | |
| - компонента измерительного для опорного исполнения | 3,5 |
| - компонента измерительного для навинчиваемого исполнения | |
| - блока обработки информации | 5 |
| Условия эксплуатации: | |
| о/'ч - температура окружающей среды, С | от -40 до +50 |
| - относительная влажность, % | до 98 при +25 оС |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч, не менее | 160000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Устройство измерения напряжения в высоковольтной сети I-TOR | МЦАВ.03.00.00.00 | 1 шт. |
| Паспорт | МЦАВ.411529.003 ПС | 1 экз. |
| Руководство по эксплуатации | МЦАВ.411529.003 РЭ | 1 экз. |
| Методика поверки | МП 04-264-2017 | 1 экз. |
осуществляется по документу МП 04-264-2017 «Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки», утвержденному ФГУП «УНИИМ» 23.06.2017 г. Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель блока обработки информации или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
МЦАВ.411529.003 ТУ «Устройство измерения напряжения I-TOR». Технические условия»
