| Номер в госреестре | 68620-17 |
| Наименование СИ | Твердомеры Бринелля |
| Обозначение типа СИ | ТШ-6М |
| Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Бринелля ТШ-6М (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомер представляет собой стационарное средство измерений, состоящее из устройства для нанесения отпечатка и пульта оператора.
Твердомер оснащен навесной видеокамерой ВИСБ. При испытаниях снимок отпечатка, полученный с помощью камеры, отображается на дисплее пульта оператора, а программное обеспечение (ПО) позволяет выбрать ручной, полуавтоматический или автоматический способы расчета твердости.
Твердомеры применяются для измерения твердости крупногабаритных деталей.

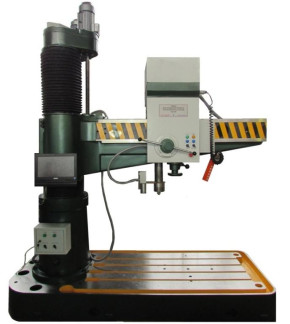

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
У стройство
для нанесения отпечатка
Испытательная головка
Место расположения пломбы изготовителя
Встроенное ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВИСБ |
| Номер версии (идентификационный номер) ПО | не ниже v 1.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x3109 АС |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Испытательные нагрузки, пределы допускаемого отклонения нагрузок и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Шкала Бринелля | Нагрузка, Н | Пределы допускаемого отклонения нагрузок, % | Диапазон измерений твердости, HB, HBW |
| HB 2,5/187,5 HBW 2,5/187,5 | 1839 | ±1,0 | от 95 до 450 от 95 до 650 |
| HB 5/250, HBW 5/250 | 2452 | от 32 до 218 | |
| HB 5/750 HBW 5/750 | 7355 | от 95 до 450 от 95 до 650 | |
| HB 10/500 mW 10/500 | 4903 | от 16 до 100 | |
| HB 10/1000 HBW 10/1000 | 9807 | от 32 до 218 | |
| HB 10/1500 HBW 10/1500 | 14710 | от 48 до 222 | |
| HB 10/3000 HBW 10/3000 | 29420 | от 95 до 450 от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
| Обозначение шкалы измерения твёрдости | Интервалы измерения твёрдости, НВ, HBW | |||||
| 30±20 | 75±25 | 125±25 | 175±25 | 225±25 | 275±25 | |
| Пределы допускаемой абсолютной погрешности твердомеров, НВ, HBW, (±) | ||||||
| m(HBW) 10/500 | 1,5 | 3,0 | - | - | - | - |
| m(HBW) 5/250; m(HBW) ю/1000; :m(HBW) 10/1500 | 1,5 | 3,0 | 4,5 | 6,0 | 7,5 | |
| m(HBW) 2,5/187,5; m(HBW) 5/750; m(HBW) 10/3000 | 3,0 | 4,5 | 6,0 | 7,5 | 9,0 | |
| Обозначение шкалы измерения твёрдости | Интервал измерения твёрдости, НВ, HBW | ||||
| 325±25 | 375±25 | 425±25 | 500±50 | 600±50 | |
| Пределы допускаемой абсолю твердомеров, НВ, H | гной погрешности BW, (±) | ||||
| m(HBW) 2,5/187,5; m(HBW) 5/750; m(HBW) 10/3000 | 10,5 | 12,0 | 13,5 | 16,5 | 19,5 |
| Примечание - Пределы допускаемых абсолютных погрешностей твердомеров действительны для пяти измерений | |||||
Технические характеристики твердомеров приведены в таблице 4.
Таблица 4 - Технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +10 до +35 80 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22; 380±38 50±0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 2850х1150х3250 |
| Масса, кг, не более | 3500 |
наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к твердомеру.
Комплект поставки твердомеров приведен в таблице 5.
Таблица 5 - Комплектность твердомеров
| Наименование | Обозначение | Количество, шт. |
| Твердомер ТШ-6М в составе: | 1 | |
| - устройство для нанесения отпечатка | 1 | |
| - видеокамера | ВИСБ | 1 |
| - пульт оператора | ПО-5Т | 1 |
| Диск с программным обеспечением | ВИСБ 1.0.0.V | 1 |
| Комплект запасных частей и принадлежностей | 1 | |
| Руководство по эксплуатации. Паспорт | ТШ-6М-01 РЭП | 1 |
| Методика поверки | ТШ-6М-01 МП | 1 |
| Паспорт на меры твердости МТБ | 1 |
осуществляется по документу ТШ-6М-01 МП «Инструкция. Твердомеры Бринелля ТШ-6М. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24.05.2017 г.
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HB; (100±25) HBW; (200±50) HB; (200±50) HBW; (400±50) HB; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
Твердомеры Бринелля ТШ-6М. Технические условия. ТУ 33.20.62-011-75911452-17
