| Номер в госреестре | 68622-17 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | Штрих ВМ 100 |
| Изготовитель | Акционерное общество "Штрих-М" (АО "Штрих-М"), Московская обл., г. Красногорск |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные Штрих ВМ 100 (далее - весы) предназначены для статического измерения массы товаров.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).
Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и терминал, и грузоприемного устройства (далее - ГПУ). Весы оснащены лазерным устройством считывания штрих-кода товара (далее - лазерное устройство), отличающихся моделями лазерных устройств (в обозначении весов - индексы А, А1, А2, А3, В, С или С1).
Весы изготавливаются однодиапазонными и двухинтервальными. Весы выпускаются в четырех модификациях, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e) (обозначаются Штрих ВМ 100 6-1.2; Штрих ВМ 100 6-2; Штрих ВМ 100 15-2.5 или Штрих ВМ 100 15-5).
Для связи с персональным компьютером весы поставляются с интерфейсом:
- RS-232 (индекс Р);
- USB (индекс Ю);
- с двумя интерфейсами: USB и RS-232 (индекс ЮР);
- без интерфейса (индекс отсутствует).
Весы имеют следующие устройства и функции:
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).
На корпусе весоизмерительного устройства и корпусе лазерного устройства прикрепляются маркировочные таблички, разрушающиеся при удалении, содержащие следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- значение максимальной выборки массы тары (Т-);
- знак утверждения типа средства измерений;
- диапазон рабочих температур;
- параметры электрического питания.
- год изготовления.
Обозначение весов для заказа имеет вид:
Весы электронные Штрих ВМ 100[Х] [1] - [2] [3], где Штрих ВМ 100 - обозначение типа весов;
[Х] - индекс модели устройства считывания штрих-кода: А, А1, А2, А3, В, C или С1;
[1] - значение Мах весов, кг: 6 или 15;
[2] - значение е весов, г:
- 2 или 5 - для однодиапазонных весов;
- 1.2 или 2.5 - для двухинтервальных весов;
[3] - индекс наличия интерфейса: Р, Ю, ЮР или отсутствие индекса.
Пример обозначения весов при заказе:
Весы электронные Штрих ВМ 100А1 15 - 2.5 ЮР.

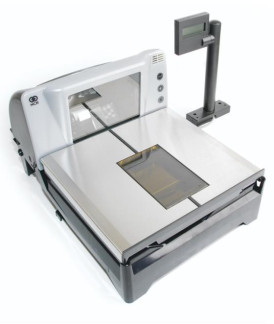

Общий вид весов представлен на рисунках 1 и 2.
Индекс С Индекс С1
Рисунок 2 - Общий вид весов с индексами В, С и С1
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
Метрологически значимое программное обеспечение (ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунках 3 и 4, и загружается только на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Метрологически значимые параметры изменяются в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре, и защищен пломбой, как показано на рисунках 3 и 4.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.
Нормирование метрологических характеристик производится с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vх.х |
| Номер версии (идентификационный номер) ПО | х.х |
| Цифровой идентификатор ПО | * |
| где х - принимает значения от 0 до 9. * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или | |
| прочитано через какой-либо интерфейс после опломбирования | |
Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................III (средний).
Число поверочных интервалов n = Max/e......................................................................................3000.
Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т-) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Обозначение модификаций | Min, кг | Max, кг | e = d, г | m, кг | mpe, г | Т-, кг |
| от 0,02 до 0,5 включ. | ± 0,5 | |||||
| 3 | 1 | св. 0,5 до 2 включ. | ± 1 | |||
| Штрих ВМ100 6 - 1.2 | 0,02 | св. 2 до 3 включ. | ± 1,5 | |||
| 6 | 2 | св. 3 до 4 включ. | ± 2 | от 0 до 3 | ||
| св. 4 до 6 включ. | ± 3 | |||||
| от 0,04 до 1 включ. | ± 1 | |||||
| Штрих ВМ100 6 - 2 | 0,04 | 6 | 2 | св. 1 до 4 включ. | ± 2 | |
| св. 4 до 6 включ. | ± 3 | |||||
| от 0,04 до 1 включ. | ± 1 | |||||
| 6 | 2 | св. 1 до 4 включ. | ± 2 | |||
| Штрих ВМ100 15 - 2.5 | 0,04 | св. 4 до 6 включ. | ± 3 | |||
| 15 | 5 | св. 6 до 10 включ. | ± 5 | от 0 до 7,5 | ||
| св. 10 до 15 включ. | ± 7,5 | |||||
| от 0,1 до 2,5 включ. | ± 2,5 | |||||
| Штрих ВМ100 15 - 5 | 0,1 | 15 | 5 | св. 2,5 до 10 включ | ± 5 | |
| св. 10 до 15 включ. | ± 7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль, г | ±0,25 е |
| Показания индикации массы, кг, не более | Мах + 9 е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Особый диапазон рабочих температур, °С | от 10 до 40 |
| Параметры электрического питания от сети переменного тока (через адаптер электропитания): - напряжением, В - частотой, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 10 |
| Средняя наработка на отказ, ч | 19000 |
| Средний срок службы, лет | 10 |
Габаритные размеры весов, размеры ГПУ и масса весов в зависимости от модели устройства считывания штрих-кода приведены в таблице 4.
Таблица 4 - Технические характеристики
| Индекс модели лазерного устройства | Габаритные размеры весов (ДхШхВ), мм, не более | Размеры ГПУ (ДxШ), мм, не более | Масса весов, кг, не более |
| А | 460x285x240 | 270x285 | 9,2 |
| А1 | 360x285x240 | 220x285 | 9,0 |
| А2 | 510x285x240 | 320x285 | 10,0 |
| А3 | 360x285x230 | 220x285 | 8,3 |
| В | 400x290x235 | 285x290 | 9,0 |
| С | 400x290x230 | 285x290 | 8,7 |
| С1 | 410x285x275 | 275x285 | 8,8 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе лазерного устройства.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | Штрих ВМ100 | 1 |
| Адаптер сетевого питания | 1 | |
| Руководство по эксплуатации | SM11062.00.100 РЭ | 1 |
осуществляется по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки весов).
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 20 г до 10 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3 и 4.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 28.29.31-011-56828934-2017 Весы электронные Штрих ВМ 100. Технические условия
| Зарегистрировано поверок | 3716 |
| Поверителей | 10 |
| Актуальность данных | 23.11.2024 |
