| Номер в госреестре | 68626-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФНД (далее - трансформаторы тока) изготовлены в период с 1960 г. по 1983 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

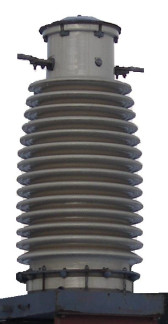

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТФНД-110М | ТФНД-110М II | |
| Заводской номер | 1606, 1640, 1687 | 5229, 5240, 5246, 6974 | 5328, 5353, 5355, 10358, 10455, 10464 |
| Номинальное напряжение, кВ | 100 | 100 | 100 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
| Номинальный первичный ток ^ном^ А | 2000 | 750 | 1000 |
| Номинальный вторичный ток ^ном^ А | 5 | 5 | 1 |
| Класс точности обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 20 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 |
Окончание таблицы 1
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТФНД-110М II | |
| Заводской номер | 1457, 1460, 1463 | 5221, 5226 |
| Номинальное напряжение, кВ | 100 | 100 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 |
| Номинальный первичный ток 11ном^ А | 1000 | 1500 |
| Номинальный вторичный ток Ьном^ А | 5 | 5 |
| Класс точности обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-110М | 3 шт. |
| Трансформатор тока | ТФНД-110М II | 15 шт. |
| Паспорт ТФНД-110М | - | 3 экз. |
| Паспорт ТФНД-110М II | - | 15 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
