| Номер в госреестре | 68627-17 |
| Наименование СИ | Термодетекторы |
| Обозначение типа СИ | GIS 1000 C |
| Изготовитель | "Robert Bosch GmbH", Германия; Заводы-изготовители: "Robert Bosch Power Tools Sdn Bhd", Малайзия; "Robert Bosch Power Tools GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термодетекторы GIS 1000 C предназначены для контактных и неконтактных измерений температуры поверхностей объектов, температуры окружающей среды и относительной влажности воздуха.
Принцип действия термодетекторов GIS 1000 C основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде значения измеренной температуры на ЖК-дисплее.
Для измерения температуры окружающего воздуха служит встроенный в термодетекторы GIS 1000 C датчик. В канале измерения влажности используется емкостной сенсор. В термодетекторы GIS 1000 C встроен термопарный канал типа-К.
Размер контролируемого участка поверхности определяется показателем визирования термодетекторов GIS 1000 C. В термодетекторах GIS 1000 C предусмотрена возможность установки значения излучательной способности объекта.

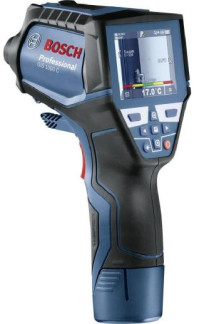

Общий вид средства измерений представлен на рисунке 1.
Корпус состоит из двух частей, соединенных винтами. Пломбирование термодетекторов GIS 1000 C не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении термодетекторов GIS 1000 C и не имеет возможности к считыванию и модификации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GIS 1000 C |
| Номер версии (идентификационный номер) ПО | V 01.00.00 не ниже |
| Цифровой идентификатор ПО | - |
| Внешнее ПО, устанавливаемое на | ПК, не является метрологически значимым и |
предназначено для подключения термодетекторов GIS 1000 C к ПК с целью копирования данных.
приведены в таблицах 2 и 3.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - по инфракрасному каналу и по термопарному каналу типа-К - встроенным датчиком при измерении температуры окружающей среды | от -40 до +1000 от -10 до +50 |
| Дискретность отображения температуры, °С: | 0,1 |
| Диапазон измерений относительной влажности воздуха встроенным датчиком, % | от 10 до 90 |
| Пределы допускаемой абсолютной погрешности измерений, °С: - по инфракрасному каналу в диапазоне от минус 40 до минус 20 включ. °С - по инфракрасному каналу в диапазоне св. минус 20 до 0 включ. °С - по инфракрасному каналу в диапазоне св. 0 до плюс 100 °С - по термопарному каналу типа-К | ±2,51), 2) ±1,51), 2) ±11), 2) ±2 |
| Пределы допускаемой относительной погрешности по инфракрасному каналу в диапазоне св. плюс 100 °С, % | ±1 |
| Пределы допускаемой абсолютной погрешности при измерении температуры окружающей среды встроенным датчиком, °С | ±1 |
| Наименование характеристик | Значение |
| Пределы допускаемой погрешности измерений относительной влажности воздуха встроенным датчиком, %, в диапазоне: от 10 до 20 % включ. | ±32) |
| св. 20 до 60 % включ. | ±22) |
| св. 60 % | ±32) |
| 1) при расстоянии до поверхности 0,80 м 2) при температуре окружающей среды от плюс 20 до плюс 23 °С | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Показатель визирования, не менее | 1:50 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питание, В, не более | 4хАА 10,8 |
| Г абаритные размеры, мм, не более | 136x89x214 |
| Масса с аккумулятором, кг, не более | 0,55 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| Диапазон температуры хранения и транспортирования, °С | от -20 до +70 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус термодетекторов GIS 1000 C согласно рисунку 1.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термодетектор | GIS 1000 C | 1 шт. |
| Защитный колпачок инфракрасной приемной линзы | - | 1 шт. |
| Защитный колпачок датчика влажности воздуха и температуры внешней среды | - | 1 шт. |
| Кожух переходника для батареек | - | 1 шт. |
| Крышка переходника для батареек | - | 1 шт. |
| Кабель Micro USB | - | 1 шт. |
| Батареи (щелочные) | - | 4 шт. |
| Защитная сумка | - | 1 шт. (по заказу) |
| Аккумулятор | - | 1 шт. (по заказу) |
| Наименование | Обозначение | Количество |
| Зарядное устройство | - | 1 шт. (по заказу) |
| Руководство по эксплуатации «GIS 1000 C» | - | 1 экз. |
| Методика поверки | РТ-МП-4253-442-2017 | 1 экз. |
осуществляется по документу РТ-МП-4253-442-2017 «ГСИ. Термодетекторы GIS 1000 C. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30.01.2017 г.
Основные средства поверки:
- эталонные излучатели «черное тело» 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от 0 до плюс 100 °С;
- эталонный пирометр полного и частичного излучения 1 разряда по ГОСТ Р 8.558-2009 в диапазоне от 0 до плюс 100 °С;
- эталонные источники излучения в виде моделей черного тела 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 40 до плюс 1000 °;
- компаратор-калибратор универсальный КМ300КТ (регистрационный номер в Федеральном информационном фонде 40239-08);
- термометр сопротивления платиновые эталонный, диапазон измерений температуры от минус 50 до плюс 150°С, 3 разряд по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.10 (регистрационный номер в Федеральном информационном фонде 19736-11);
- рабочий эталон влажности газов 2 разряда по ГОСТ 8.547-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28243-96 Пирометры. Общие технические требования Техническая документация изготовителя «Robert Bosch GmbH»
| Зарегистрировано поверок | 180 |
| Поверителей | 22 |
| Актуальность данных | 16.11.2024 |
