| Номер в госреестре | 68628-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-220 |
| Изготовитель | ПО "Уралэлектроаппарат", г.Екатеринбург (Свердловск) |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1986 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

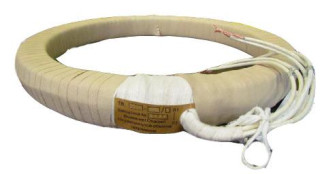

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-220-I У2 | ТВ-220 I | ТВ-220/25 | ||
| Заводской номер | 2996-1, 2996-2, 2996-3 | 3697-1, 3697-2, 3697-3 | 2838-А, 2838-В, 2838-С | 1164-1, 1164-2, 1164-3 | 1953-1, 1953-2, 1953-3 |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 | 220 |
| Наибольшее рабочее напряжение, кВ | 252 | 252 | 252 | 252 | 252 |
| Номинальный первичный ток Гном^ А | 1000 | 1000 | 750 | 2000 | 600 |
| Номинальный вторичный ток Ьном^ А | 5 | 5 | 5 | 1 | 5 |
| Класс точности обмоток для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 20 | 30 | 20 | 10 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 | 50 |
Продолжение таблицы 1
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТВ-220/25 У2 | ||
| Заводской номер | 2050-А, 2050-В, 2050-С,2072-3, 2072-2, 2072-1, 2716-3, 2716-2, 2716-1 | 23143, 23142, 23141 | 2321-1, 2321-2, 2321-3,2518-1, 25182, 2518-3 |
| Номинальное напряжение, кВ | 220 | 220 | 220 |
| Наибольшее рабочее напряжение, кВ | 252 | 252 | 252 |
| Номинальный первичный ток Гном^ А | 600 | 1000 | 1000 |
| Номинальный вторичный ток 12ном., А | 5 | 1 | 5 |
| Класс точности обмоток для измерений и учета | 3 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 |
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-220-26 | ||||
| Заводской номер | 663-1, 663-2, 663-3 | 920-1, 920-2, 920-3 | 753-1, 753-2, 753-3 | 920-1, 920-2, 920-3 | 753-1, 753-2, 753-3 |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 | 220 |
| Наибольшее рабочее напряжение, кВ | 252 | 252 | 252 | 252 | 252 |
| Номинальный первичный ток 11ном., А | 1000 | 600 | 1000 | 600 | 1000 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 5 | 5 |
| Класс точности обмоток для измерений и учета | 1 | 3 | 3 | 3 | 3 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 50 | 50 | 50 | 50 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-220-IУ2 | 6 шт. |
| Трансформатор тока | ТВ-220 I | 3 шт. |
| Трансформатор тока | ТВ-220/25 | 6 шт. |
| Трансформатор тока | ТВ-220/25 У2 | 18 шт. |
| Трансформатор тока | ТВ-220-26 | 15 шт. |
| Паспорт ТВ-220-I У2 | - | 6 экз. |
| Паспорт ТВ-220 I | - | 3 экз. |
| Паспорт ТВ-220/25 | - | 6 экз. |
| Паспорт ТВ-220/25 У2 | - | 18 экз. |
| Паспорт ТВ-220-26 | - | 15 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 23 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
