| Номер в госреестре | 68632-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU 40.13 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока TPU 40.13 (далее - трансформаторы тока) изготовлены в 2005 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов. Трансформаторы могут быть установлены в любом положении и крепятся к конструкции четырьмя болтами.

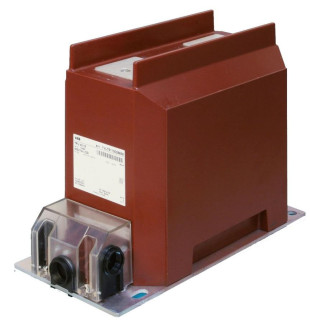

Общий вид трансформаторов тока приведен на рисунке 1.
| Таблица 1 - Метрологические ха | рактеристики | |
| Наименование характеристики | Значение | |
| Заводской номер | 1VLT5105037507, 1VLT5105037508, 1VLT5105037509, 1VLT5105037511, 1VLT5105037512, 1VLT5105037514, 1VLT5105037515, 1VLT5105037517, 1VLT5105037518, 1VLT5105037606, 1VLT5105037608, 1VLT5105037609, 1VLT5105037610, 1VLT5105037614, 1VLT5105037615, 1VLT5105037616, 1VLT5105037617, 1VLT5106016545 | 1VLT5105037526, 1VLT5105037527, 1VLT5105037528 |
| Номинальное напряжение, кВ | 10 | 10 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 |
| Номинальный первичный ток Гном^ А | 200 | 300 |
| Номинальный вторичный ток Ьном^ А | 5 | 5 |
| Класс точности обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 15 | 15 |
| Номинальная частота £юм., Гц | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TPU 40.13 | 21 шт. |
| Паспорт TPU 40.13 | - | 21 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока TPU 40.13
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 6 |
