| Номер в госреестре | 68633-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТРГ-110-II |
| Изготовитель | ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТРГ-110-II (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Вторичные обмотки намотаны на тороидальные магнитопроводы изготовленные из на нокристаллического сплава (измерительные), из холоднокатаной анизотропной электротехнической стали (защитные) и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.

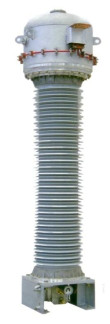

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики | |
| Характеристика | Значение |
| Заводской номер | 3440, 3438, 3439 |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток, А | 750 |
| Номинальный вторичный ток, А | 1 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТРГ-110-II | 3 шт. |
| Паспорт ТРГ-110-II | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- приборы сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);
- магазины сопротивления Р5018 (регистрационный номер в Федеральном информационном фонде 3901-73);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТРГ-110-II
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
