| Номер в госреестре | 68634-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | UA311632P368 |
| Изготовитель | "ABB AB, High Voltage Products", Швеция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока UA311632P368 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой расположенные в литом алюминиевом корпусе. Трансформаторы тока выполнены на кольцевых магнитопроводах, установленных на вводах. В качестве первичной обмотки используется токоведущий стержень или кабель.

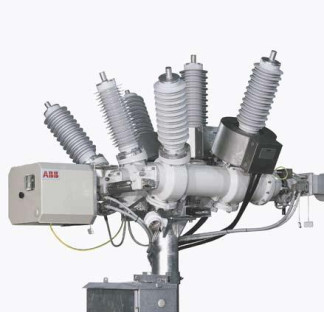

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальное напряжение, кВ | 1 | 10 |
| Заводской номер | 03072075, 03072073, 03072072, 03072052, 03072053, 03072063, 03072044, 03072045, 03072049, 03072042, 03072058, 03072043, 03072070, 03072071, 03072048, 03072056, 03072060, 03072041, 03072062, 03072064, 03072065, 03072054, 03072055, 03072061 | 03072059, 03072067, 03072046, 03072074, 03072068, 03072069, 03072051, 03072050, 03072066, 03072057, 03072047, 03072040 |
| Номинальный первичный ток ^ном^ А | 400 | 600 |
| Номинальный вторичный ток Ьном^ А | 1 | |
| Класс точности обмоток для измерения | 0,2S | |
| Номинальные нагрузки обмотки для цепей измерения Бном., В-А | 20 | |
| Номинальная частота Гном., Гц | 50 | |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | UA311632P368 | 36 шт. |
| Паспорт UA311632P368 | - | 36 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока UA311632P368
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
