| Номер в госреестре | 68635-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ |
| Изготовитель | Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург) |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) изготовлены в период с 1938 г. по 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

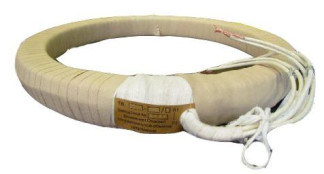

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-35 | ||||
| Заводской номер | 532, 996, 535 | 998, 879, 859 | 316103-А, 316103-В, 316103-С | АТ3201, АТ3202, АТ3203 | 1206-А, 1206-В, 1206-С |
| Номинальное напряжение, кВ | 35 | ||||
| Наибольшее рабочее напряжение, кВ | 42 | ||||
| Номинальный первичный ток Гном^ А | 600 | 600 | 600 | 7500 | 750 |
| Номинальный вторичный ток Ьном^ А | 5 | ||||
| Класс точности вторичных обмоток для измерений и учета | 1 | 1 | 1 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 40 | 30 | 35 | 30 | 30 |
| Номинальная частота Гном., Гц | 50 | ||||
Продолжение таблицы 1
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТВ-35-II | ТВ-35-II У2 | ||
| Заводской номер | ПЕВХ-3, ПЕВХ-2, ПЕВХ-1, ПЕРВ-3, ПЕРВ-2, ПЕРВ-1 | 2914-А, 2914-В, 2914-С | 8338, 8370, 8447 | ВТАА-А, ВТАА-С, УАХ-А, УАХ-В, УАХ-С, УУА-А, УУА-В, УУА-С |
| Номинальное напряжение, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 42 | |||
| Номинальный первичный ток Гном^ А | 600 | 300 | 200 | 300 |
| Номинальный вторичный ток Ьном^ А | 5 | |||
| Класс точности вторичных обмоток для измерений и учета | 1 | 3 | 10 | 3 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 30 | 40 | 30 |
| Номинальная частота Гном., Гц | 50 | |||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТВ-35-II У2 | |||
| Заводской номер | РПАВ-А, РПАВ-В, РПАВ-С | КЕУВ А, КЕУВ В, КЕУВ С | 8844-А, 8844-В, 8844-С, ПТВА-А, ПТВА-В, ПТВА-С | ТЕСУ-А, ТЕСУ-В, ТЕСУ-С |
| Номинальное напряжение, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 42 | |||
| Номинальный первичный ток ^ном^ А | 600 | 600 | 300 | 300 |
| Номинальный вторичный ток Ьном^ А | 5 | |||
| Класс точности вторичных обмоток для измерений и учета | 3 | 1 | 3 | 3 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | |||
| Номинальная частота Гном., Гц | 50 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТВ-35-II У2 | ||
| Заводской номер | УХП-А, УХП-В, УХП-С, УХА-А, УХА-В, УХА-С | 640-А, 640-С | 5155-А, 5155-В, 5155-С |
| Номинальное напряжение, кВ | 35 | ||
| Наибольшее рабочее напряжение, кВ | 42 | ||
| Номинальный первичный ток ^ном^ А | 300 | 400 | 600 |
| Номинальный вторичный ток Ьном^ А | 5 | ||
| Класс точности вторичных обмоток для измерений и учета | 3 | 1 | |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 40 | 30 |
| Номинальная частота Гном., Гц | 50 | ||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТВ-35-III У2 | |||
| Заводской номер | 14877-А, 14877-В, 14877-С | 14878-А, 14878-В, 14878-С, 15088-А, 15088-В, 15088-С 15095-А, 15095-В, 15095-С | 14880-С, 14880-В, 14880-А | 15026-А, 15026-В, 15026-С |
| Номинальное напряжение, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 42 | |||
| Номинальный первичный ток Гном^ А | 200 | 600 | 200 | |
| Номинальный вторичный ток Ьном^ А | 5 | |||
| Класс точности вторичных обмоток для измерений и учета | 3 | 0,5 | 3,0 | |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 10 | 20 | |
| Номинальная частота Гном., Гц | 50 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Модификация трансформатора | ТВ-35-2-5 У2 |
| Заводской номер | 5969А, 5969С, 164, 188, 196 |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 42 |
| Номинальный первичный ток 11ном., А | 200 |
| Номинальный вторичный ток 12ном., А | 5 |
| Класс точности обмоток для измерения | 0,5 |
| Номинальные нагрузки вторичной обмотки для цепей измерения Бном., В-А | 15 |
| Номинальная частота Гном., Гц | 50 |
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТВ-110 | ТВ-110-II У2 | |
| Заводской номер | 887-А, 887-В, 887-С | 4816-А, 4816-В, 4816-С | 954-А, 954-В, 954-С, 4848-А, 4848-В, 4848-С, 5223-С |
| Номинальное напряжение, кВ | 110 | ||
| Наибольшее рабочее напряжение, кВ | 126 | ||
| Номинальный первичный ток ^ном^ А | 750 | 600 | |
| Номинальный вторичный ток Ьном^ А | 5 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,5 | ||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 25 | |
| Номинальная частота Гном., Гц | 50 | ||
Продолжение таблицы 1
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-110-II | ТВ-1 | 10-II У2 | ||
| Заводской номер | 60, 68, 07 | 3997-А, 3997-В, 3997-С | 1138-А, 1138-В, 1138-С | 1005-А, 1005-В, 1005-С, 1000-А, 1000-В, 1000-С | 1307-А, 1307-В, 1307-С |
| Номинальное напряжение, кВ | 110 | ||||
| Наибольшее рабочее напряжение, кВ | 126 | ||||
| Номинальный первичный ток Гном^ А | 600 | 600 | 500 | 600 | 1000 |
| Номинальный вторичный ток Ьном^ А | 5 | 5 | 1 | 1 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | ||||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 25 | 30 | 25 | 30 | 50 |
| Номинальная частота Гном., Гц | 50 | ||||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТВ-110-II У2 | ТВ-110-II 2 У2 | ||
| Заводской номер | 4534-А, 4534-В, 4534-С | 5026-А,5026-В, 5026-С, 953-А, 953-В, 953-С, 5224-А, 5224-В, 5224-С | 876-А,876-В, 876-С, 841-А, 841-В,841-С, 988-А, 988-В, 988-С, 989-А, 989-В,989-С, 8890-А, 8890-В, 8890-С, 840-А, 840-В, 840-С | 890-А, 890-В, 890-С |
| Номинальное напряжение, кВ | 110 | |||
| Наибольшее рабочее напряжение, кВ | 126 | |||
| Номинальный первичный ток ^ном^ А | 600 | 750 | ||
| Номинальный вторичный ток Ьном^ А | 5 | 1 | 5 | |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | |||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 25 | 50 | |
| Номинальная частота Гном., Гц | 50 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТВ-110-1 | |
| Заводской номер | 12520-А, 12520-В, 2520-С | 12949-1, 12949-2, 12949-3, 12969-1 12969-2, 12969-3, 12967-1, 12967-2, 12967-3, 12950-1, 12950-2, 12950-3, 12971-1, 12971-2, 12971-3, 12970-1, 12970-2, 12970-3 |
| Номинальное напряжение, кВ | 110 | |
| Наибольшее рабочее напряжение, кВ | 126 | |
| Номинальный первичный ток ^ном^ А | 1000 | 400 |
| Номинальный вторичный ток Ьном^ А | 5 | |
| Класс точности вторичных обмоток для измерений и учета | 1 | 3 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 |
| Номинальная частота Гном., Гц | 50 | |
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТВ-110/18 | ТВ-110/20 У2 | |
| Заводской номер | 431-А, 431-В, 431-С, 8462-А, 8462-В, 8462-С, 248-А, 248-В, 248-С,120-А, 120-В, 120-С, 249-А, 249-В, 249-С, 119-А, 119-В, 119-С, 121-А, 121-В, 121-С | 9320-А, 9320-В, 9320-С | 9906-А, 9906-В, 9906-С, 9774-А, 9774-В, 9774-С, 9758-А, 9758-В, 9758-С, 9771-А, 9771-В, 9771-С |
| Номинальное напряжение, кВ | 110 | ||
| Наибольшее рабочее напряжение, кВ | 126 | ||
| Номинальный первичный ток Гном^ А | 600 | 400 | 600 |
| Номинальный вторичный ток Ьном^ А | 5 | ||
| Класс точности вторичных обмоток для измерений и учета | 3 | ||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 | 50 |
| Номинальная частота Гном., Гц | 50 | ||
Продолжение таблицы 1
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-110/50 | ||||
| Заводской номер | 2750-А, 2750-В, 2750-С, 1833-А, 1833-В, 1833-С | 1663-А, 1663-В | 3126-А, 3126-В, 3126-С | 3835-А, 3835-В, 3835-С | 1460-А, 1460-В, 1460-С |
| Номинальное напряжение, кВ | 110 | ||||
| Наибольшее рабочее напряжение, кВ | 126 | ||||
| Номинальный первичный ток Гном^ А | 1000 | 600 | 750 | ||
| Номинальный вторичный ток Ьном^ А | 5 | ||||
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 3 | 0,5 | ||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 | 25 | 30 | 50 |
| Номинальная частота Гном., Гц | 50 | ||||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТВУ-110/50 | ТВ-110/50 | ТВ-110/52 | ТВ-110/52 |
| Заводской номер | 457-А, 457-В, 457-С | 849-А, 849-В, 849-С | 1150-А, 1150-В, 1150-С,1151-В | 231-В, 222-С, 222-В, 222-А |
| Номинальное напряжение, кВ | 10 | |||
| Наибольшее рабочее напряжение, кВ | 26 | |||
| Номинальный первичный ток ^ном^ А | 600 | 750 | 1000 | |
| Номинальный вторичный ток Ьном^ А | 5 | 1 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,5 | |||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 25 | 50 | 40 | |
| Номинальная частота Гном., Гц | 50 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение | ||||
| Модификация трансформатора | ТВ-110/52 | ||||
| Заводской номер | 159-А, 159-В, 159-С, 157-А, 157-В, 157-С | 1061-А, 1061-В, 1061-С | 1034-А, 1034-В, 1034-С, 1033-А, 1033-В, 1033-С, 1079-А, 1079-В, 1079-С, 1083-А, 1083-В, 1083-С, 1080-А, 1080-В, 1080-С | 041-А, 041-В, 041-С | 233-С, 233-В, 233-А |
| Номинальное напряжение, кВ | 110 | ||||
| Наибольшее рабочее напряжение, кВ | 126 | ||||
| Номинальный первичный ток ^ном^ А | 1000 | 600 | 1000 | ||
| Номинальный вторичный ток Ъном^ А | 5 | 1 | |||
| Класс точности вторичных обмоток для измерений и учета | 1 | 0,5 | 3 | 0,5 | |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 | 40 | ||
| Номинальная частота Гном., Гц | 50 | ||||
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-35 | 15 шт. |
| Трансформатор тока | ТВ-35-II | 12 шт. |
| Трансформатор тока | ТВ-35-II У2 | 34 шт. |
| Трансформатор тока | ТВ-35-IIIУ2 | 18 шт. |
| Трансформатор тока | ТВ-35-2-5 У2 | 7 шт. |
| Трансформатор тока | ТВ-35-2-5 У2 | 6 шт. |
| Трансформатор тока | ТВ-110 | 6 шт. |
| Трансформатор тока | ТВ-110-II | 3 шт. |
| Трансформатор тока | ТВ-110-II У2 | 52 шт. |
| Трансформатор тока | ТВ-110-1 | 21 шт. |
| Трансформатор тока | ТВ-110/18 | 21 шт. |
| Трансформатор тока | ТВ-110/20 У2 | 15 шт. |
| Трансформатор тока | ТВ-110/50 | 20 шт. |
| Трансформатор тока | ТВУ-110/50 | 3 шт. |
| Трансформатор тока | ТВ-110/52 | 38 шт. |
| Паспорт ТВ-35 | - | 15 экз. |
| Паспорт ТВ-35-II | - | 12 экз. |
| Паспорт ТВ-35-II У2 | - | 34 экз. |
| Паспорт ТВ-35-III У2 | - | 18 экз. |
| Паспорт ТВ-35-2-5 У2 | - | 7 экз. |
| Паспорт ТВ-35-2-5 У2 | - | 6 экз. |
| Паспорт ТВ-110 | - | 6 экз. |
| Паспорт ТВ-110-II | - | 3 экз. |
| Паспорт ТВ-110-II У2 | - | 52 экз. |
| Паспорт ТВ-110-1 | - | 21 экз. |
| Паспорт ТВ-110/18 | - | 21 экз. |
| Паспорт ТВ-110/20 У2 | - | 15 экз. |
| Паспорт ТВ-110/50 | - | 20 экз. |
| Паспорт ТВУ-110/50 | - | 3 экз. |
| Паспорт ТВ-110/52 | - | 38 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 72 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
