| Номер в госреестре | 68637-17 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВСп-4950 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные РВСп-4950 (далее резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары вертикальные стальные РВСп-4950 представляют собой металлические сосуды в форме вертикального цилиндра с днищем и крышей с понтоном. Тип резервуаров -наземный вертикальный сварной. По конструктивным особенностям резервуары относятся к резервуарам со стационарной крышей с понтоном (РВСп).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные РВСп-4950 расположены в резервуарном парке общества с ограниченной ответственностью «Ильский НПЗ» (ООО «Ильский НПЗ»).

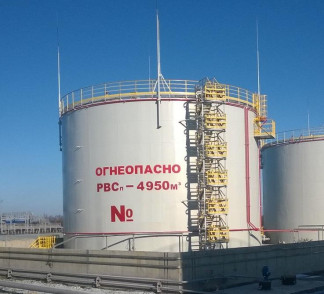

Общий вид резервуара представлен на рисунке 1. Пломбировка резервуара не предусмотрена.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 4950 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,15 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры: | |
| - диаметр, мм; | 20920 |
| - высота цилиндрической части, мм; | 14900 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С; | от -40 до +50 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, не менее, лет | 25 |
наносится на титульный лист паспорта методом типографской печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуаров вертикальных стальных РВСп-4950
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВСп-4950 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный номер 55464-13);
- рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер 55464-13);
- линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
- нивелир с компенсатором C330 (Регистрационный номер 21986-01);
- толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
- штангенциркуль ТТТЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВСп-4950
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
