| Номер в госреестре | 68640-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФЗМ (далее - трансформаторы тока) изготовлены в период с 1983 г. по 2004 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

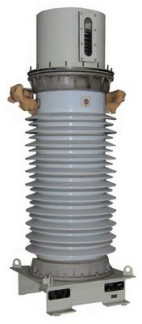

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТФЗМ 110Б-П У1 | ТФЗМ 110Б-ГУ У1 | ТФЗМ 110Б У1 |
| Заводской номер | 10232, 10243, 10222 | 62478, 62485, 62479, 6263, 1095 | 217, 229, 254 |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
| Номинальный первичный ток 11ном., А | 750 | 300 | 600 |
| Номинальный вторичный ток 12ном., А | 1 | 5 | |
| Класс точности обмоток для измерения | 0,5 | 0,2S | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 30 | 30 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110Б-11 У1 | 3 шт. |
| Трансформатор тока | ТФЗМ 110Б-ГУ У1 | 5 шт. |
| Трансформатор тока | ТФЗМ 110-Б У1 | 3 шт. |
| Паспорт ТФЗМ 110Б-ГГ У1 | - | 3 экз. |
| Паспорт ТФЗМ 110Б-ГУУ1 | - | 5 экз. |
| Паспорт ТФЗМ 110-Б-У1 | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
