| Номер в госреестре | 68641-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПШФ-10 |
| Изготовитель | ПО "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург) |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТПШФ-10 (далее - трансформаторы тока) изготовлены в период с 1955 г. по 1959 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока ТПШФ-10 являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора.

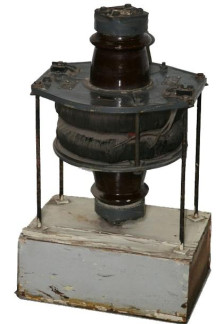

Выводы вторичной обмотки расположены в центральной части корпуса трансформатора. Общий вид трансформаторов тока на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Заводской номер | 3065, 3073, 3074, 2641, 2630, 2640, 3420, 3406, 3408, 3410, 3409, 3421 | 86628, 99214, 86629 |
| Номинальное напряжение, кВ | 10 | 10 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 |
| Номинальный первичный ток Гном^ А | 6000 | 2000 |
| Номинальный вторичный ток Ьном^ А | 5 | 5 |
| Класс точности обмоток цля измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 30 |
| Номинальная частота ^ом., Гц | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
аблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТПШФ-10 | 15 шт. |
| Паспорт ТПШФ-10 | - | 15 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТПШФ-10
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
