Машины испытательные универсальные электромеханические CMT, CMT-L, LDS, LDS-L, 68645-17

Назначение

Машины испытательные универсальные электромеханические CMT, CMT-L, LDS, LDS-L (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов материалов на растяжение, сжатие, изгиб и сдвиг в режиме статического нагружения.

Описание

Конструктивно машины состоят из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с двумя колоннами, силовой преднатянутой шариковинтовой пары для перемещения подвижной траверсы с захватом, неподвижного захвата, установленного на основании, силового электродвигателя, универсального тензорезисторного датчика и датчика перемещения подвижной траверсы.

Испытуемый образец закрепляется между подвижной и неподвижной траверсами в захватах или между сжимающими столами. Электродвигатель силового привода через винтовые колонны и преднагруженные шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца. Нагрузка, прикладываемая к испытуемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе. Машины могут комплектоваться дополнительными датчиками. Фотоэлектрический энкодер измеряет перемещение, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения подвижной траверсы. Сигналы от датчиков силы и перемещения поступают в контроллер.

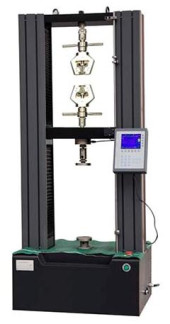

Внешний вид машин показан на рисунке 1.

а) модификация CMT, б) модификация CMT -L, в) модификация LDS, г) модификация LDS -L

Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статистического расчёта.

Структура обозначения модификаций машин: N-X L/H, где:

N - серия машины; X - верхний предел измерений; L - одноколонное исполнение;

H - увеличенная высота.

Машины модификаций CMT (входит в комплект поставки) и CMT-L (по требованию Заказчика) комплектуются измерителем YYU-10/50; машины модификаций CMT и CMT-L по требованию Заказчика комплектуются измерителем DYU-800. Измерители используются для измерения изменения длины образца под воздействием приложенной нагрузки, соответствующей деформации образца. Машины модификаций CMT могут комплектоваться дополнительным оборудованием (термокриокамерами и высокотемпературными печами). Машины имеют порты для подключения дополнительного оборудования.

Модификации машин одноколонного исполнения, а также модификации CMT-100 и LDS-100 имеют одну зону для испытаний на сжатие и расширение. Остальные модификации машин имеют две зоны для испытаний: верхняя для испытаний на растяжение, нижняя -на сжатие.

Модификации CMT и CMT-L изготавливаются с автоматическим управлением и обработкой данных на ПК. Модификации LDS и LDS-L выпускаются с ручным управлением и отображением информации на электронном дисплее.

Пломбирование машин испытательных универсальных электромеханических CMT, CMT-L, LDS, LDS-L не предусмотрено.

Программное обеспечение

Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.

Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

td

о

CD

l—I О

й к о н о >

СИ ю'

•~-Л

и

К

о

н

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4228-445-2017 «ГСИ. Машины испытательные универсальные электромеханические CMT, CMT-L, LDS, LDS-L. Методика поверки», утверждённому ФБУ «Ростест-Москва» 06.07.2017 г.

Основные средства поверки:

динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % -для модификаций CMT, CMT-L или ±0,24 % - для LDS, LDS-L;

индикатор часового типа ИЧ-10, КТ 0 по ГОСТ 577-68 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49310-12);

линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66266-16);

секундомер двухстрелочный 60-секундный СДСпр-4-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2102-65).

калибратор датчиков деформаций KMF-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация Jinan Liangong Testing Technology Co., Ltd.
