Назначение
Преобразователи измерительные MACX (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов (напряжения и силы постоянного тока, силы переменного тока, электрического сопротивления) от датчиков различных физических величин в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.
Описание
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока по ГОСТ 26.011-80, пропорциональных входному сигналу.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания.
Модификации преобразователей отличаются друг от друга функциональным назначением и характеристиками.
Преобразователи модификации с индексом (-SP) имеют пружинные Push-in клеммные зажимы, в случае, если индекс (-SP) в наименовании отсутствует, зажимы винтовые. У модификаций преобразователей с конфигурируемыми диапазонами входных и выходных сигналов (с индексами (-С) и (-NC) в обозначении) на торцевой поверхности под защитным стеклом могут быть расположены DIP-переключатели, предназначенные для выбора режимов работы преобразователя. Преобразователи с индексом (-UP) в обозначении модификации имеют расширенный диапазон напряжения питания. Преобразователи с индексом (-EX) в обозначении модификации выполнены в искробезопасном исполнении с маркировкой [Ex ia] IIC.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.

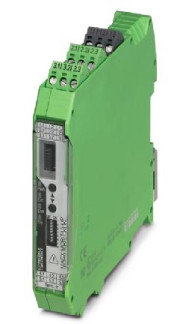

Внешний вид преобразователей представлен на рисунке 1.
а) модификации MACX MCR(-EX)-T-UI-UP(-SP)(-C)
б) модификации MACX MCR-SL-CAC-5-I(-UP) и MACX MCR-SL-CAC-12-I(-UP)
в) модификации MACX MCR(-EX)-T-UIREL-UP(-SP)(-C)
,рр/
/
ti ?/
г) модификации MACX MCR(-EX)-SL-TC-I(-NC)
д) модификации MACX
MCR(-EX)-SL-RTD-I(-SP)(-
NC)
е) модификации MACX MCR(-EX)- SL-IDSI-I(-SP)
ж) модификации MACX з) модификации MACX MCR(-EX)-SL-RPSSI-I(-UP) MCR(-EX)-SL-RPSS-2I-2I(-SP) (-SP)
и) модификации MACX MCR(-EX)-SL-RPSSI-2I(-SP)
к) модификации MACX MCR-UI-UI(-UP)(-SP)(-NC)
Рисунок 1 - Внешний вид модификаций преобразователей измерительных MACX
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Пломбирование преобразователей не предусмотрено, так как части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 - 2.
Модификация
|
Назначение
|
Диапазоны входного сигнала
|
Диапазоны
преобразования
выходного
сигнала
|
Пределы допускаемой основной приведенной1) погрешности преобразования
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающего воздуха от нормальных условий на каждый 1 °С
|
1
|
2
|
3
|
4
|
5
|
6
|
MACX MCR-UI-UI (-UP)(-SP)(-NC)
|
Преобразование сигналов напряжения и силы постоянного тока
|
от 0 до 100 мА2) от -100 до +100 мА3) 4) от 1 до 5 мА от 2 до 10 мА от 4 до 20 мА от 0 до 100 В4) от -100 до +100 В4) 5) от 1 до 5 В от 2 до 10 В
|
от 0 до 5 мА от 0 до 10 мА от 0 до 20 мА от -5 до +5 мА от -10 до +10 мА от -20 до +20 мА от 1 до 5 мА от 2 до 10 мА от 4 до 20 мА от 0 до 2,5 В от 0 до 5 В от 0 до 10 В от -2,5 до +2,5 В от -5 до +5 В от -10 до +10 В от 0,5 до 2,5 В от 1 до 5 В от 2 до 10 В
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-SL-RPSSI-I(-SP)
|
Преобразование с развязкой цепи питания
|
от 0 до 20 мА от 4 до 20 мА
|
от 0 до 20 мА от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-SL-RPSSI-2I(-SP)
|
Преобразование с развязкой цепи питания
|
от 0 до 20 мА от 4 до 20 мА
|
от 0 до 20 мА от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
1
|
2
|
3
|
4
|
5
|
6
|
MACX MCR(-EX)-SL-RPSS-2I-2I(- SP)
|
Преобразование с развязкой цепи питания
|
от 4 до 20 мА
|
от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-
SL-RPSSI-I(-UP)
(-SP)
|
Преобразование с развязкой цепи питания
|
от 0 до 20 мА от 4 до 20 мА
|
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-SL-IDSI-I(-SP)
|
Преобразование с развязкой выходного сигнала
|
от 0 до 20 мА от 4 до 20 мА
|
от 0 до 20 мА от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
MACX MCR-SL-CAC-5-I(-UP)
|
Преобразование силы переменного тока частотой от 45 до 65 Гц
|
от 0 до 1 А от 0 до 5 А
|
от 0 до 20 мА от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
MACX MCR-SL-CAC-12-I(-UP)
|
Преобразование силы переменного тока частотой от 45 до 65 Гц
|
от 0 до 5 А от 0 до 12 А
|
от 0 до 20 мА от 4 до 20 мА
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-
t-uirel-up(-sp)
(-C)
|
Преобразование
сигналов
преобразователей
термоэлектричес-
ких6) и термопреобразователей сопротивления7)
|
от 0 до 50 кОм от -1000 до +1000 мВ
|
от 4 до 20 мА от -10 до +10 В
|
±0,1 %
|
±0,01 %
|
MACX MCR(-EX)-T-UI-UP(-SP)(-C)
|
Преобразование
сигналов
преобразователей
термоэлектричес-
6)
ких и термопреобразователей
7)
сопротивления 7
|
от 0 до 50 кОм от -1000 до +1000 мВ
|
от 4 до 20 мА от -10 до +10 В
|
±0,1 %
|
±0,01 %
|
1
|
2
|
3
|
4
|
5
|
6
|
MACX MCR(-EX)-SL-TC-I(-NC)
|
Преобразование
сигналов
преобразователей
термоэлектричес-
6)
ких 7
|
от -20 до +70 мВ (диапазон температур от -250 до +1372 оС)
|
от 0 до 20 мА от 4 до 20 мА
|
±(0,1600/At8)) % (для диапазона температур -250 до +600 оС);
±0,1 % (для диапазона температур свыше 600 оС)
|
±0,01 %
|
MACX MCR(-EX)-
SL-RTD-I(-SP)
(-NC)
|
Преобразование
сигналов
термопреобразо
вателей
7)
сопротивления
|
от 0 до 2000 Ом (диапазон температур -200 до +850 оС)
|
от 0 до 20 мА от 4 до 20 мА
|
±(0,1 • 1000/At8)) %
|
±0,01 %
|
Примечания:
1) За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала);
2) Приведены максимальные значения диапазона входного сигнала. Верхнее граничное значение диапазона входного сигнала устанавливается при помощи DIP-переключателей и может выбираться из ряда: 1; 1,5; 2; 3; 5; 10; 15; 20; 30; 50; 100 (мА);
3) Нижнее граничное значение диапазона входного сигнала устанавливается при помощи DIP-переключателей и может выбираться из ряда: -1; -1,5; -2; -3; -5; -10; -15; -20; -30; -50; -100 (мА);
4) Верхнее граничное значение диапазона входного сигнала может выбираться из ряда: 50; 60; 75; 100; 120; 150; 200; 300; 500 (мВ); 1; 1,5; 2; 3; 5; 10; 15; 20; 30; 50; 100 (В);
5) Верхнее граничное значение диапазона входного сигнала может выбираться из ряда: -50; -60; -75; -100; -120; -150; -200; -300; -500 (мВ); -1;6- 1,5; -2; -3; -5; -10; -15; -20; -30; -50; -100 (В);
6) Типы преобразователей термоэлектрических по ГОСТ Р 8.585-2001 и EN 60584 и их характеристики приведены в таблице 2;
7) Типы термопреобразователей сопротивления по ГОСТ 6651-2009 и EN 60751, подключаемые по двух-, трех- или четырехпроводной схемам, и их характеристики приведены в таблице 3;
8) Значение в числителе дроби и в знаменателе (At) - температура, оС. At - диапазон измерения температуры из таблиц 2 и 3.
|
Тип преобразователя термоэлектрического
|
Диапазон измерения температуры, °С
|
E (IEC/EN 60584)
|
от -250 до +1000
|
J (IEC/EN 60584)
|
от -210 до +1200
|
K (IEC/EN 60584)
|
от -250 до +1372
|
N (IEC/EN 60584)
|
от -250 до +1300
|
L
|
от -200 до +900
|
Таблица 3 - Характеристики термопреобразователей сопротивления
Тип термопреобразователя сопротивления
|
Диапазон измерения температуры, °С
|
Pt50 (IEC/EN 60751)
|
от -200 до +850
|
Pt100 (IEC/EN 60751)
|
от -200 до +850
|
Pt200 (IEC/EN 60751)
|
от -200 до +850
|
Pt500 (IEC/EN 60751)
|
от -200 до +850
|
Pt100 (Sama RC21-4-1966)
|
от -200 до +600
|
Pt500 (Sama RC21-4-1966)
|
от -200 до +600
|
Ni100
|
от -60 до +250
|
Ni500
|
от -60 до +250
|
Cu50
|
от -50 до +200
|
Cu53
|
от -50 до +180
|
Таблица 4 - Основные технические характеристики преобразователей измерительных MACX
Наименование характеристики
|
Значение характеристики
|
Напряжение питания постоянного тока, В:
- для модификаций MACX MCR-UI-Ui(-SP)(-NC)
- для модификаций с индексом (-UP)
- для всех остальных модификаций
|
от 9,6 до 30 от 19,2 до 253 от 19,2 до 30
|
Напряжение питания переменного тока частотой 50/60 Гц (только для модификаций с индексом (-UP)), В
|
от 19,2 до 253
|
Габаритные размеры (ширина х высота х глубина), мм, не более
|
35 х 104 х 114,5
|
Масса, кг, не более
|
0,2
|
Нормальные условия измерений:
- температура окружающего воздуха, °C
- относительная влажность, %
|
от +10 до +30 от 10 до 90
|
Рабочие условия измерений:
- температура окружающего воздуха, °C
- относительная влажность, % не более
|
от -20 до +60 95
|
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и с помощью наклейки на боковую поверхность корпуса преобразователя.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование
|
Количество
|
Преобразователь (по заказу)
|
1 шт.
|
Паспорт
|
1 экз.
|
Методика поверки
|
1 экз.
|
Поверка
осуществляется по документу МП 68653-17 «Преобразователи измерительные MACX MCR. Методика поверки», утвержденному ООО «ИЦРМ» 21.07.2017 г.
Основные средства поверки:
- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Техническая документация фирмы-изготовителя
