Счетчики электрической энергии однофазные статические БАРС-1М, 68662-17

Назначение

Счетчики электрической энергии однофазные статические БАРС-1М (далее - счетчики) предназначены для учета активной электрической энергии в однофазных двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.

Описание

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения однофазной сети из аналогового представления в цифровое с помощью аналогоцифрового преобразователя (АЦП).

Конструктивно, счетчики состоят из блока электронного (плата печатная, счетный механизм и датчик тока), расположенного в корпусе. Корпус счетчиков (цоколь и кожух в комплекте) и детали клеммной колодки (боковина левая и боковина правая), на которой расположены все зажимы, изготавливается из пластмассы с огнезащитными добавками. Измеренная информация отображается на электромеханическом отсчетном устройстве барабанного типа. В качестве датчика тока используется микроомный шунт, в качестве датчика напряжения - резистивные делители. По выборкам мгновенных значений напряжений и токов производится вычисление средней за период сети значений активной мощности. По вычисленным значениям активной мощности формируются импульсы телеметрии на выходе счетчика, наращиваются регистры текущих значений накопленной энергии.

Счетчики имеют телеметрический (импульсный) выход с оптической развязкой. Телеметрический выход может использоваться в качестве поверочного выхода или для объединения счетчиков в состав ранее разработанных и эксплуатируемых автоматизированных систем коммерческого учета потребляемой электроэнергии.

Счетчики, в зависимости от значений базового (максимального) тока и конструктивного исполнения, имеют следующие модификации:

-    БАРС-1М.111.2-Б2 - счетчик электрической энергии однофазный статический в квадратном корпусе для установки на DIN-рейку со значением базового тока 5 А и максимального тока 60 А (рис. 1 а);

-    БАРС-1М.121.2^2 - счетчик электрической энергии однофазный статический в квадратном корпусе для установки на DIN-рейку со значением базового тока 10 А и максимального тока 100 А (рис. 1 а);

-    БАРС-1М.111.2-Б1 - счетчик электрической энергии однофазный статический в круглом корпусе для установки в щиток со значением базового тока 5 А и максимального тока 60 А (рис. 1 б);

-    БАРС-1М.121.2-Б1 - счетчик электрической энергии однофазный статический в круглом корпусе для установки в щиток со значением базового тока 10 А и максимального тока 100 А (рис. 1 б);

-    БАРС-1М.111.2-Б2 - счетчик электрической энергии однофазный статический в круглом усеченном корпусе для установки в щиток со значением базового тока 5 А и максимального тока 60 А (рис. 1 в);

-    БАРС-1М.121.2-Б2 - счетчик электрической энергии однофазный статический в круглом усеченном корпусе для установки в щиток со значением базового тока 10 А и максимального тока 100 А (рис. 1 в);

-    БАРС-1М.111.2-Б3 - счетчик электрической энергии однофазный статический в прямоугольном корпусе для установки в щиток со значением базового тока 5 А и максимального тока 60 А (рис. 1 г);

- БАРС-1М.121.2-83 - счетчик электрической энергии однофазный статический в прямоугольном корпусе для установки в щиток со значением базового тока 10 А и максимального тока 100 А (рис. 1 г).

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы предприятия, предотвращающей вскрытие корпуса счетчика.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

в)

г)

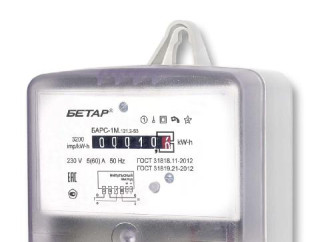

Рисунок 1 - Общий вид счетчиков электрической энергии однофазных статических

БАРС-1М

в) г)

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места

нанесения знака поверки (2) на счетчики

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики счетчиков

Знак утверждения типа

наносится на щиток счетчика флексографским способом и типографским способом в левый верхний угол титульного листа документов:

ПДЕК.411152.003 РЭ «Счетчики электрической энергии однофазные статические БАРС-1М. Руководство по эксплуатации»;

ПДЕК.411152.003 ИМ «Счетчики электрической энергии однофазные статические БАРС-1М. Инструкция по монтажу и паспорт».

Комплектность

Таблица 3 - Комплектность

Поверка

осуществляется по документу ПДЕК.411152.003 МП «Счетчики электрической энергии однофазные статические БАРС-1М. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 15 марта 2017 г.

Основные средства поверки:

Установки для поверки счетчиков электрической энергии автоматизированные УАПС-1, модификация УАПС-1М. (Регистрационный номер № 23832-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство

0    поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности

1    и 2

ПДЕК.411152.003 ТУ. Счетчики электрической энергии однофазные статические БАРС-1М. Технические условия.
