| Номер в госреестре | 68663-17 |
| Наименование СИ | Токосъемники |
| Обозначение типа СИ | MD 4070 |
| Изготовитель | Компания "TESEQ GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Токосъемники MD 4070 (далее - токосъемники) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными, приемниками измерительными)) для измерений силы тока индустриальных радиопомех, создаваемых техническими средствами в линиях питания, связи и управления.
Принцип действия токосъемников основан на преобразовании силы протекающего в линии тока в напряжение, измеряемое приборами (анализаторами спектра, вольтметрами селективными, приемниками измерительными). Преобразование осуществляется путем взаимодействия первичной и вторичной цепей посредством магнитного поля, наведенного протекающим в первичной цепи током.
Конструктивно токосъемник представляет собой трансформатор тока, первичную обмотку которого образует провод цепи, в которой проводятся измерения. Повышающая вторичная обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного тороидального сердечника. Соединение полуобмоток осуществляется за счет контактных площадок, расположенных на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем электрического экранирования вторичной обмотки. Подавление внешних магнитных полей предусмотрено за счет симметричной конструкции.
Корпус токосъемника не изолирован. Измерения в неизолированных и высоковольтных сетях не допускаются.
Предусмотрены два режима работы токосъемника: активный и пассивный. В пассивном режиме работы встроенный усилитель выключен, в активном режиме работы - включен.

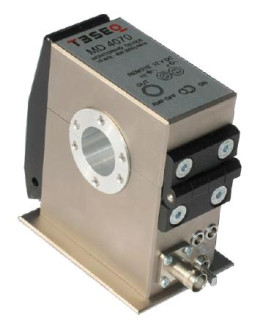

Внешний вид токосъемника, места пломбировки от несанкционированного доступа и место нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рис. 1.
место для нанесения наклейки «Знак утверждения типа»
места пломбировки от
несанкционированного
доступа
место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,01 до 600 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1), в режимах работы: пассивный активный | от - 15 до 0 от - 46 до - 28 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2 |
Примечание: для связи силы протекающего тока и измеряемого напряжения коэффициент калибровки измеряется в дБ относительно проводимости, то есть единица измерений коэффициента калибровки дБ[1/Ом] (величина, обратная сопротивлению).
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,9 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 113х60х90 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +20° С, % атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус токосъемника методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Токосъемник MD 4070 | 1 |
| Соединительный кабель | 1 |
| Блок питания | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 68663-17 «Инструкция. Токосъемник MD 4070 компании «TESEQ GmbH», Г ермания. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 03.05.2017 г.
Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (рег. №35617-07);
- генератор сигналов Г4-219 (рег. №33132-06);
- анализатор спектра Е4440А (рег. №26411-04);
- линия с согласованной нагрузкой: диапазон частот от 20 Гц до 1000 МГц, КСВН в диапазоне частот не более 1,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых токосъемников с требуемой точностью.
Знак поверки наносится на корпус токосъемника методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к токосъемникам MD 4070
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
| Зарегистрировано поверок | 50 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
