| Номер в госреестре | 68664-17 |
| Наименование СИ | Комплексы поверочные портативные |
| Обозначение типа СИ | КПП-4 |
| Изготовитель | Закрытое акционерное общество лаборатория новых информационных технологий "ЛАНИТ" (ЗАО "ЛАНИТ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы поверочные портативные КПП-4 (далее - комплексы КПП-4) предназначены для воспроизведения и измерения частоты вращения вала, угла поворота при поверке преобразователей скорости и направления воздушного потока.
Принцип действия комплексов КПП-4 при воспроизведении и измерении частоты вращения вала основан на вращении ротора электродвигателя. Регулировка частоты вращении ротора электродвигателя производится цифровым регулятором с широтно-импульсной модуляцией. Частота вращения ротора электродвигателя измеряется оптроном. Воспроизведенные и измеренные значения частоты вращения вала отображаются на дисплее цифрового регулятора в об/мин. Измерения угла поворота осуществляется лимбом со стрелкой.
Конструктивно комплексы КПП-4 выполнены в виде кейса для хранения и перевозки в котором располагаются два раскручивающих устройства (исполнение 18802 и исполнение 18811), лимб со стрелкой, кронштейны и крепежные приспособления, вспомогательное оборудование.
Исполнения раскручивающих устройств отличаются конструктивным исполнением и диапазонами воспроизведения и измерения частоты вращения вала. Раскручивающее устройство исполнения 18802 состоит из шагового электродвигателя, цифрового регулятора с дисплеем и органами управления, адаптера для крепления электродвигателя на оси преобразователей скорости воздушного потока. Раскручивающее устройство исполнения 18811 имеет аналогичную конструкцию и отличается только типом применяемого двигателя, используется коллекторный электродвигатель. Лимб со стрелкой состоит из лимба со шкалой, стрелки, приспособления для закрепления преобразователей направления воздушного потока.
Значения частоты вращения вала при измерениях отображаются на дисплее раскручивающих устройств, измеренные значения угла поворота вала снимаются со шкалы лимба.

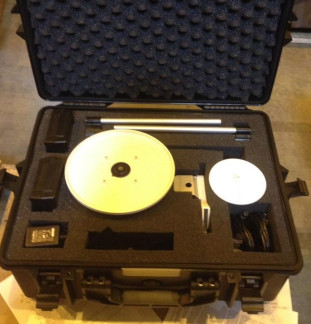

Общий вид комплексов КПП-4 представлен на рисунке 1.
Схема пломбирования комплексов КПП-4 от несанкционированного доступа представлена на рисунке 2.
1 - раскручивающее устройство 18802
2 - раскручивающее устройство 18802
3 - кронштейны и крепежные приспособления
4 - лимб со стрелкой
Комплексы КПП-4 имеют встроенное программное обеспечение ПО «18860.hex». Встроенное ПО «18860.hex» установлено в микропроцессор раскручивающего устройства.
Встроенное ПО обеспечивает: управление работой раскручивающего устройства, обработку и отображение измеренных значений на дисплее раскручивающего устройства, задание и поддержание оборотов электродвигателя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 18860.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.05 |
| Цифровой идентификатор ПО (алгоритм CRC32) | 5B53C556 |
| Примечание - значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанной версии. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерения частоты вращения вала, об/мин | от 20 до 15000 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения частоты вращения вала, об/мин | ±0,003-ю* |
| Диапазон измерения угла поворота,° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерения угла поворота,° | ±1 |
| Цена единицы младшего разряда воспроизведения и измерения частоты вращения вала, об/мин | 0,1 |
| Цена единицы младшего разряда при измерении угла поворота,° | 0,5 |
| Примечание: ю * - показания значения частоты вращения вала, об/мин | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Электрическое питание от сети постоянного тока: -напряжение, В | от 9 до 15 | ||
| Максимальная потребляемая мощность, Вт | 0,5 | ||
| Наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Г абаритные размеры комплекса поверочного портативного КПП-4, мм, не более | длина | ширина | высота |
| 550 | 430 | 215 | |
| Масса комплекса поверочного портативного КПП-4, кг, не более | 10,0 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: o/~' -температура воздуха, C -относительная влажность воздуха, % | от +15 до +35 от 10 до 90 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус комплекса КПП-4 в виде наклейки.
Таблица 4 - Комплектность комплексов поверочных портативных КПП-4
| Наименование | Обозначение | Количество |
| Раскручивающее устройство исполнения 18802 | 18802 | 1 шт. |
| Раскручивающее устройство исполнения 18811 | 18811 | 1 шт. |
| Лимб со стрелкой | Лимб | 1 шт. |
| Кронштейн и приспособления для крепления | - | 1 шт. |
| Кейс для хранения и перевозки | Кейс | 1 шт. |
| Руководство по эксплуатации «Комплексы поверочные портативные КПП-4» | ЯКИН.665600.676 РЭ4 | 1 экз. |
| Методика поверки | МП 2551-0170-2017 | 1 экз. |
осуществляется по документу МП 2551-0170-2017 «Комплексы поверочные портативные КПП-4. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.05.2017 года. Основные средства поверки:
Прибор для измерения частоты вращения TESTO 465, регистрационный № 17741-06; Угломер с нониусом, тип 2, регистрационный № 957-01.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия «Комплексы поверочные портативные КПП-4. ЯКИН.665600.676 ТУ4»
