| Номер в госреестре | 68666-17 |
| Наименование СИ | Антенны штыревые активные |
| Обозначение типа СИ | R&S HЕ010Е |
| Изготовитель | "Rohde&Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны штыревые активные R&S НЕ010Е (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электромагнитного поля.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемном штыре тока в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна состоит из приемного штыря и усилителя. Выходной разъем антенны подключается к усилителю R&S IN600, от которого осуществляется питание антенны.
Усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенны с волновым сопротивлением выходного коаксиального разъема типа N (розетка) по ГОСТ 13317-89 с номинальным входным сопротивлением 50 Ом.
Для измерения напряженности электрического поля антенна подключается ко входу измерительного прибора, анализатора спектра, селективного вольтметра, ваттметра и других приемных устройств.

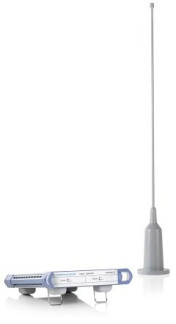

Внешний вид антенны и усилителя, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках 1 и 2.
место пломбировки от несанкционированного доступа Рисунок 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 100 |
| Диапазон изменений коэффициента калибровки, дБ(м-1) | от 10 до 35 |
| Пределы допускаемой погрешности измерений коэффициента калибровки, дБ | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 120x120x1000 |
| Масса, кг, не более | 1,0 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от -40 до +60 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Антенна штыревая активная | R&S HE010E | 1 |
| Усилитель | R&S IN600 | 1 |
| Кабель питания блока питания | 1 | |
| Комплект эксплуатационных документов | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 68666-17 «Инструкция. Антенны штыревые активные R&S НЕ010Е фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 04.04.2017 г.
Основные средства поверки:
- установка измерительная К2П-70 (рег. № 26236-03);
- установка образцовая П1-5 (рег. № 7833-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
Нормативные документы, устанавливающие требования к антеннам штыревым активным R&S НЕ010Е
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
