| Номер в госреестре | 68669-17 |
| Наименование СИ | Магнитометры универсальные |
| Обозначение типа СИ | МФ-34ФМ Магноскан |
| Изготовитель | Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры универсальные МФ-34ФМ Магноскан (далее - магнитометры) предназначены для измерений: магнитной индукции постоянного магнитного поля; амплитудного значения магнитной индукции переменного магнитного поля; среднего квадратического значения магнитной индукции переменного магнитного поля; амплитудного значения магнитной индукции импульсного магнитного поля; дифференциального значения магнитной индукции постоянного неоднородного магнитного поля.
Принцип действия магнитометров основан на измерении магнитной индукции с помощью первичных измерительных преобразователей (далее - преобразователя).
Конструктивно магнитометр представляет собой портативный прибор, состоящий из электронного блока и преобразователя, подключаемого к электронному блоку с помощью гибкого кабеля.
Электронный блок включает в себя электрическую схему, обеспечивающую обработку сигналов с подключаемого преобразователя и индикацию результата измерений на цветном графическом дисплее.
Магнитометры могут комплектоваться тремя типами преобразователей: П-1М, П-1С и Г-2С. Преобразователи П-1М и П-1С используют метод измерения магнитной индукции с помощью датчика Холла. Преобразователи включают в себя усилитель сигнала с датчика Холла, схему температурной компенсации и энергонезависимую память для идентификации преобразователя электронным блоком. Отличие преобразователя П-1М от преобразователя П-1С состоит в различном расположении датчика Холла: у П-1М магниточуствительная ось перпендикулярна плоскости рабочей части преобразователя, а у П-1С магниточуствительная ось совпадает с продольной осью рабочей части преобразователя.
В преобразователе Г-2С используется метод измерения разностного значения магнитной индукции постоянного магнитного поля двумя магниторезистивными датчиками, которые расположены на одной оси на базовом расстоянии 20 мм. Преобразователь включает в себя два магниторезистивных датчика, схему размагничивания и усилитель, 12-ти разрядный АЦП и энергонезависимую память для идентификации преобразователя и хранения градуировочных констант.
В состав магнитометров входят контрольные образцы №1 и №2 для проверки его работоспособности.
Магнитометры могут применяться для:
- контроля остаточной намагниченности ответственных деталей узлов и механизмов, таких как детали подшипников и подшипников в сборе и т. д.
- контроля уровня остаточной намагниченности перед сваркой газопроводных и нефтепроводных труб;
- контроля величины постоянного, переменного и импульсного магнитного поля, создаваемых различными магнитными и электромагнитными устройствами, такими как намагничивающие дефектоскопы, магнитные столы и патроны шлифовальных станков, размагничивающие устройства, постоянные магниты и т. д.;
- исследования магнитной неоднородности поверхности ферромагнитных деталей и формы магнитного импульса.
Магнитометры позволяют индицировать измеренные значения в единицах напряженности магнитного поля (А/см или А/м).
Магнитометры рассчитаны на применение в лабораторных и цеховых условиях различных отраслей промышленности.

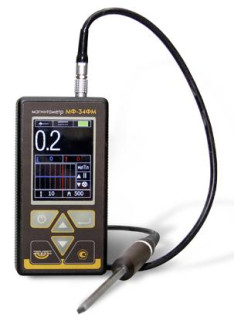

Внешний вид магнитометров с указанием мест нанесения знака утверждения типа и пломбирования представлен на рисунках 1, 2.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции постоянного, переменного и импульсного магнитного поля (для преобразователей П-1М и П-1С), мТл | от 1 до 300 |
| Диапазон измерений дифференциального значения магнитной индукции постоянного магнитного поля (для преобразователя Г-2С), мкТл | от 3 до 2000 |
| Диапазон частот при измерении магнитной индукции переменного магнитного поля (для преобразователей П-1М и П-1С), Гц | от 0,2 до 100 |
| Длительность импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля, мс | от 5 до 2500 |
| Дискретность измерений: - для преобразователей П-1М и П-1С, мТл - для преобразователя Г-2С, мкТл | 1 1 |
| Пределы допускаемой абсолютной погрешности измерений (для преобразователей П-1М и П-1С), мТл: - магнитной индукции постоянного магнитного поля - среднего квадратического и амплитудного значений магнитной индукции переменного магнитного поля - амплитудного значения магнитной индукции импульсного магнитного поля | ±(0,03В* + 2) ±(0,1В + 3) ±(0,1В + 3) |
| Пределы допускаемой абсолютной погрешности измерений дифференциального значения магнитной индукции постоянного магнитного поля (для преобразователей Г-2С), мкТл | ±(0,05-В+2) |
| Базовое расстояние преобразователя Г-2С, мм | 20±1 |
| * В - измеренное значение магнитной индукции: для преобразователей П-1М и П-1С, мТл; для преобразователя Г-2С, мкТл | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) - преобразователей (диаметр х длина) | 130 х 66 х 24 16 х 326 |
| Размеры рабочей части, мм, не более: - преобразователя П-1М (ширина х высота х длина) - преобразователя П-1С (диаметр х длина) - преобразователя Г-2С (диаметр х длина) | 6,5 х 4 х 200 9 х 200 6,5 х 200 |
| Масса электронного блока, кг, не более | 0,2 |
| Напряжение питания постоянного тока от встроенного Li-ion-аккумулятора, В | 3,7±0,6 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106,7 |
наносится на лицевую панель электронного блока по технологии предприятия-изготовителя и на титульном листе руководства по эксплуатации ПРДЦ.411170.006 РЭ типографским способом.
Комплект поставки магнитометров приведен в таблице 3.
| Таблица 3 - Комплектность магнитометра Мс | >-34ФМ Магноскан | |
| Наименование | Обозначение | Количество |
| 1 Магнитометр универсальный МФ-34ФМ Магноскан в составе: | ||
| 1.1 Блок электронный | ПРДЦ 265.166.123.006.01.00.00 | 1 шт. |
| 1.2 Сетевое зарядное устройство | 1 шт. | |
| 1.3 Преобразователь П-1М | ПРДЦ 265.166.123.006.03.00.00 | 1 шт.* |
| 1.4 Преобразователь П-1С | ПРДЦ 265.166.123.006.02.00.00 | 1 шт.* |
| 1.5 Преобразователь Г-2С | ПРДЦ 265.166.123.006.04.00.00 | 1 шт.* |
| 1.6 Кейс (сумка) для транспортировки | 1 шт. | |
| 1.7 Контрольный образец №1 | ПРДЦ 265.166.123.006.05.00.00 | 1 шт. |
| 1.8 Контрольный образец №2 | ПРДЦ 265.166.123.006.06.00.00 | 1 шт. |
| 2 Магнитометр универсальный МФ-34ФМ Магноскан. Руководство по эксплуатации | ПРДЦ.265.166.123.006 РЭ | 1 экз. |
| 3 Магнитометры универсальные МФ-34ФМ Магноскан. Методика поверки | ПРДЦ.265.166.123.006 МП | 1 экз. |
| 4 Свидетельство о первичной поверке | 1 экз. | |
| * Количество и тип преобразователей определяется требованиями заказчика | ||
осуществляется по документу ПРДЦ.265.166.123.006 МП «Магнитометры универсальные МФ-34ФМ Магноскан. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.04.2017 г. Основные средства поверки:
- рабочий эталон единицы магнитной индукции постоянного магнитного поля 1 разряда в диапазоне 0,02...2,0 Тл по ГОСТ 8.030-2013;
- рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля
1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц по ГОСТ 8.030-2013;
- миллитесламетр портативный универсальный ТП2-2У, рег. № 16373-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
ТУ 26.51.66.123-006-ПРДЦ-2016 «Магнитометры универсальные МФ-34ФМ Магноскан. Технические условия».
| Зарегистрировано поверок | 166 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
