| Номер в госреестре | 68670-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TA |
| Изготовитель | ?ма "RS ISOLSEC", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТА предназначены для передачи сигналов измерительной информации измерительным приборам аналогового и цифрового типа. Применяются во внутренних устройствах в электросетях переменного тока промышленной частоты.
Трансформаторы тока ТА представляют собой масштабные преобразователи. Принцип действия основан на явлении взаимной индукции. Выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Общий вид показан на рис.1. Трансформаторы тока ТА по конструкции
относятся к трансформаторам шинного типа. Выпускаемые модификации ТА 321, ТА 24, ТА 34, ТА 36, ТА 38 различаются диапазоном первичного тока, размерами проходных отверстий и габаритными размерами. Вторичные обмотки равномерно намотаны на ленточные магнитопроводы и обмотаны изолирующей лентой. Трансформаторы ТА заключены в изолирующий корпус из термопластика. Выводы вторичных обмоток подключены к клеммникам на корпусе трансформатора, которые закрыты крышкой и пломбируются для предотвращения несанкционированного доступа.

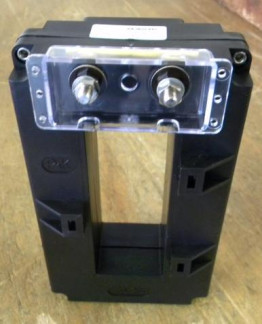

Рисунок 1 - Общий вид трансформатора
отсутствует.
Таблица 1 - Характеристики трансформатора
| Характеристики | ТА 321 | ТА 24 | ТА 34 | ТА 36 | ТА 38 |
| наибольшее рабочее напряжение, кВ | 0,72 | 0,72 | 0,72 | 0,72 | 0,72 |
| номинальные токи первичной обмотки, А | от 100 до 2500 | от 500 до 4000 | от 100 до 4000 | от 2500 до 6000 | от 2500 до 6000 |
| номинальные токи вторичной обмотки, А | 5 или 1 | 5 или 1 | 5 или 1 | 5 или 1 | 5 или 1 |
| классы точности | 0,5; 1,0; 3,0 | 0,5; 1,0; 3,0 | 0,5; 1,0; 3,0 | 0,5; 1,0; 3,0 | 0,5; 1,0; 3,0 |
| номинальные нагрузки, В • А | от 1,25 до 60 | от 10 до 60 | от 1,25 до 60 | от 30 до 60 | от 30 до 60 |
| коэффициент безопасности | От 5 до 30 | ||||
| номинальная частота, Гц | 50 или 60 | ||||
| габаритные размеры, мм ДхВхШ | 87x144x66 | 97х164х59 | 137х190х80 | 156x199x89 | 145х221х90 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -25 до +40 °С.
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТА | 1 шт. |
| Руководство по эксплуатации | 1 экз. (на партию) | |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- Трансформатор тока эталонный ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ±0,05 %) (рег номер 27007-04).
- Прибор сравнения КНТ-03, погрешность тока ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности (рег номер 24719-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТА
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
| Зарегистрировано поверок | 179 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
