| Номер в госреестре | 68672-17 |
| Наименование СИ | Установки поворотные малогабаритные |
| Обозначение типа СИ | МПУ-8 |
| Изготовитель | АО "НПО "СПАРК", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поворотные малогабаритные МПУ-8 (далее - установки) предназначены для воспроизведений угловой скорости.
Принцип действия установки основан на работе поворотного механизма и электронной счётной системы. Воспроизведение заданной угловой скорости обеспечивается контролем величины приращения угла поворота за единицу времени. Установка состоит из блока поворотного, кронштейна, комплекта жгутов и монтажного комплекта.
Блок поворотный обеспечивает воспроизведение заданной угловой скорости поворотной платформы и фиксацию на ней исследуемого оборудования. Подключение исследуемого оборудования осуществляется через 24-х контактный токосъёмник, один разъём которого выведен на поворотную платформу, а другой на боковой панели блока поворотного. В основании блока поворотного расположены четыре регулировочные опоры, предназначенные для его установки в горизонт. Контроль положения блока поворотного осуществляется по жидкостному уровню, что позволяет произвести его нивелирование на месте эксплуатации с погрешностью не более 1°.
Кронштейн обеспечивает установку блока поворотного в вертикальном положении, что позволяет обеспечить вращение исследуемого оборудования в вертикальной плоскости.
Комплект жгутов предназначен для подключения блока к сети питания переменного напряжения 220 В 50 Гц, либо постоянного напряжения 27 В.
Комплект монтажный СПАН.401922.014 предназначен для надёжной фиксации исследуемого оборудования.
Управление работой установки осуществляется с помощью сенсорных кнопок, расположенных на лицевой панели блока поворотного. Также предусмотрена возможность управления установкой с помощью персонального компьютера.

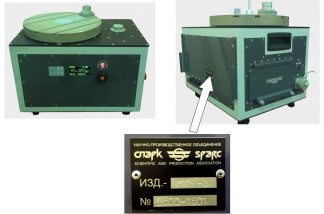

Общий вид блока поворотного установки представлен на рисунке 1.
слзрк
изд.-
№ rFSe6-1 cO'Se
Для защиты от несанкционированного доступа выполнено опломбирование головок винтов на боковых панелях, крышке и днище блока поворотного. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 2.
При работе с установкой используется встроенное и автономное программное обеспечение (далее - ПО).
Встроенное ПО реализует функциональность установки и предназначено для управления работой установки.
Автономное ПО функционирует под управлением операционной системы Windows и служит для дистанционного управления работой установки.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1. Уровень защиты встроенного ПО «высокий», автономного ПО - «средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
| Таблица 1 - Идентификационные данные программного обеспечения | ||
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | MPU8 | MPUWindow |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 23f11c2e167b22f3 247054de5f959b6c | a1b9ded83e208957 eee59066b604aeb4 |
| Алгоритм вычисления идентификатора ПО | md5 | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений угловой скорости, °/с | ±(0,03 - 150) |
| Пределы допускаемой относительной погрешности воспроизведений угловой скорости, %: | ±1 |
| Нестабильность воспроизведения угловой скорости в пределах одного оборота, %, не более:1) - для угловой скорости от 0,03 до 0,05 включ. °/с - для угловой скорости Св. 0,05 до 150 включ. °/с | 2 1 |
| Разность угловых скоростей при вращении по часовой и против часовой стрелки, %, не более | 1 |
| Примечание: 1) Нестабильность угловой скорости характеризует «плавность» вращения поворотной платформы и определяется отклонением мгновенного значения угловой скорости, определённой за период времени 20 с, от заданного значения. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 220±20 55±5 от 21 до 30 |
| Потребляемая мощность, В • А, не более | 300 |
| Масса, кг, не более | 25 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 455 305 365 |
| Г рузоподъёмность, кг, не более | 20 |
| Количество токоведущих шин токосъёмника | 24 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, %, не более | от + 5 до + 40 98 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 5000 |
наносится на информационную табличку блока поворотного металлографическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок поворотный | СПАН.402131.001 | 1 шт. |
| Кронштейн | СПАН.301568.006 | 1 шт. |
| Комплект жгутов | СПАН.442629.125 | 1 компл. |
| Паспорт | СПАН.402111.009 ПС | 1 экз. |
| Руководство по эксплуатации | СПАН.402111.009 РЭ | 1 экз. |
| Методика поверки | СПАН.402111.009 МП | 1 экз. |
| Комплект монтажный | СПАН.401922.014 | 1 компл. |
| Чемодан | СПАН.321426.008 | 1 шт. |
| Шнур RS-232, 9 (м) - 9 (п), 3м, 9 пров. (распайка "1" в "1") (SCH-12/10) ф. ComPort | - | 1 шт. |
| Комплект программного обеспечения | СПАН.442629.129 | 1 компл. |
| Ведомость ЗИП | СПАН.402111.009 ЗИ | 1 компл. |
осуществляется по документу СПАН.402111.009 МП «Установка поворотная малогабаритная МПУ-8. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева 27.06.2017 г. Основные средства поверки:
- Рабочий эталон 1 разряда единицы плоского угла при угловом перемещении твёрдого тела в диапазоне от 0 до 360° в соответствии с ГПС для средств измерений плоского угла согласно приказу Росстандарта от 19.01.2016 № 22 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
- Частотомер электронно-счётный 53131 А, рег. № 26211-03;
- Фототахометр электронный TESTO 465, рег. № 48431-11;
- Секундомер электронный «Интеграл С-01», рег. № 44154-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку блока поворотного.
приведены в эксплуатационном документе.
СПАН.402111.009 ТУ «Установки поворотные малогабаритные МПУ-8. Технические условия»
Приказ Росстандарта от 19.01.2016 № 22 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
