| Номер в госреестре | 68684-17 |
| Наименование СИ | Эквиваленты сети питания |
| Обозначение типа СИ | NNB 51/ NNB 52 |
| Изготовитель | Компания "TESEQ GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети питания NNB 51/ NNB 52 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Принцип действия эквивалентов сети (как V-образных эквивалентов сети питания) основан на обеспечении испытываемого объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающее на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Конструктивно эквиваленты сети выполнены в виде моноблока. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину БВ-25 d-sub или разъем KFV 60.
Эквиваленты сети выпускаются в модификациях NNB 51 и NNB 52, которые отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.

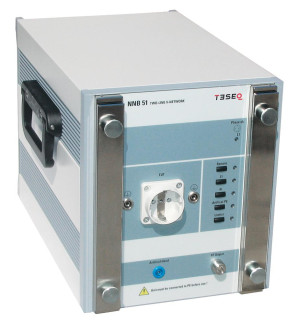

Внешний вид эквивалентов сети, места пломбировки от несанкционированного доступа, места для нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунках
места для нанесения наклейки «Знак утверждения типа»
1 и 2.
Рисунок 2 - Внешний вид задней панели эквивалентов сети
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| NNB 51 NNB 52 | |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Диапазон изменений коэффициента калибровки, дБ(м-1) | от 11 до 27 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| NNB 51 | NNB 52 | |
| Габаритные размеры (ширинахглубина^высота), мм, не более | 270x418x275 480x485x275 | |
| Масса, кг, не более | 12 | 24 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +20 °С,% атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 | |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус эквивалентов сети методом наклейки
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт |
| Эквивалент сети NNB 51 или NNB 52 | 1 |
| Переходник от соединения типа F к международному | 1 |
| Комплект эксплуатационных документов | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 68684-17 «Инструкция. Эквиваленты сети питания NNB 51/ NNB 52 компании «TESEQ GmbH», Г ермания. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 03.05.2017 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. 33132-06);
- приемник измерительный R&S ESU8 (рег. № 41971-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых эквивалентов сети с требуемой точностью.
Знак поверки наносится на корпуса эквивалентов сети методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к эквивалентам сети питания NNB 51/ NNB 52
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
| Зарегистрировано поверок | 37 |
| Поверителей | 3 |
| Актуальность данных | 26.10.2024 |
