| Номер в госреестре | 68686-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZXR |
| Изготовитель | "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения JDZXR (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов основан на методе преобразования посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из электромагнитного устройства (ЭМУ) и внешнего корпуса. Трансформаторы являются однофазными трансформаторами опорного типа, выполненными из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
Трансформаторы выпущены в следующих модификациях JDZXR23-6 и JDZXR23-10 которые отличаются номинальным напряжением первичной обмотки.

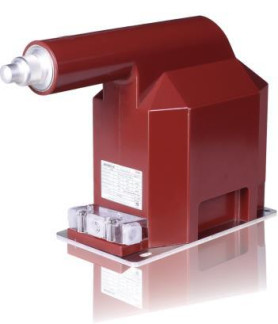

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
L
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение первичной обмотки, кВ - для модификации JDZXR23-6 - для модификации JDZXR23-10 | 6/V3 10/V3 |
| Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток - дополнительной вторичной обмотки | 100/V3/100/V3 100/3 |
| Класс точности вторичных обмоток - основных вторичных обмоток - дополнительной вторичной обмотки | 0,5/0,5 3Р |
| Значения номинальных мощностей вторичных обмоток, В-А - основных вторичных обмоток - дополнительной вторичной обмотки | 50/50 200 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 328 |
| - ширина | 178 |
| - длина | 487 |
| Масса, кг, не более | 35 |
| Условия эксплуатации: | |
| о/"ч - температура окружающей среды, С | от -25 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ не менее, ч, не менее | 262800 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 205311705, 205321705, 205331705, 205341705, 205351705, 205361705, 205371705, 205381705, 205391705, 205401705, 205411705, 205421705) Трансформатор напряжения (зав. №№ 204761705, 204771705, 204781705, 204791705, 204801705, 204811705) | JDZXR23-6 JDZXR23-10 | 12 шт. 6 шт. |
| Паспорт | 18 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- Магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
