| Номер в госреестре | 68687-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB1-10 |
| Изготовитель | "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока LMZB1-10 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы состоят из магнитопровода с пятью вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки. По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки.
Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.

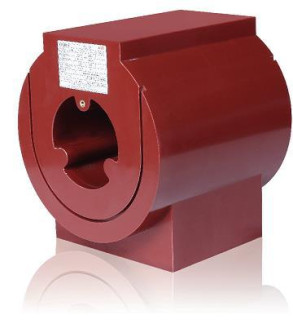

Общий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | 4000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5S/0,5S |
| Класс точности вторичных обмоток для защиты | 10Р/10Р/10Р |
| Номинальная вторичная нагрузка обмоток для измерений и учета, В-А | 5/10 |
| Номинальная вторичная нагрузка обмоток для защиты, В-А | 15/15/15 |
| Номинальный коэффициент безопасности приборов КБном, вторичной обмоток для измерений, не более | 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее | 10 |
| Электрическая прочность изоляции трансформатора: - при приложении напряжения промышленной частоты, кВ - при приложении напряжения полного грозового импульса, кВ | 32 60 |
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 295 |
| - ширина | 260 |
| - длина | 260 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -25 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 130051705; 130061705; 130071705; 130081705; 130091705; 130101705; 130111705; 130121705; 130131705; 130141705; 130151705; 300051706) | LMZB1-10 | 12 шт. |
| Паспорт | 12 шт. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока LMZB1-10
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
