| Номер в госреестре | 68690-17 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | "СЕВЕР" |
| Изготовитель | Общество с ограниченной ответственностью "АЗС СПЕЦСЕРВИС" (ООО "АЗС СПЕЦСЕРВИС"), г. Серпухов |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные «СЕВЕР» (далее - колонки) предназначены для измерений объёма светлых нефтепродуктов (бензин, керосин, дизельное топливо и др., далее -топливо), с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного средства.
В колонках реализован прямой метод измерений - непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом индикаторе (шкале) которого индицируется количество отпущенного топлива, его цена и стоимость.
Колонки осуществляют прием (подачу) топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана и/или при включении насоса перед выдачей дозы колонки.
Колонки состоят из:
- рамы;
- гидравлического блока;
- отсчетного устройства:
- Север-4К, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- ЭКО (ЭКО-2, ЭКО-4, ЭКО-6, ЭКО-8), производства ООО «АМС», Россия;
- стрелочного производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- крана раздаточного.
Гидравлический блок состоит из:
- насоса НП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- газоотделителя ГП-60, производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- моноблока ZYB-50A, ZYB-80A, производства «Zhejiang Maide Mashune Co., Ltd,»
Китай;
- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.»,
Китай;
- датчика импульсов МЕ 01-05-05 и МЕ 01-08, производства «ELTOMATIC», Дания;
- измерителя объема Bennett RSJ-50, производства «Zhejiang Maide Masine Co., Ltd.», Китай и ПЖ 4х125 производства ООО «АЗС СПЕЦСЕРВИС», Россия;
- электромагнитного клапана:
- mSF-20 или mSF-25, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- DV1050Ex, производства «Zhejiang Maide Masine Co., Ltd.», Китай;
- ASCO, производства ASCO NUMATICS, США Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная «СЕВЕР» Х1Х2Х3-Х4 Х5, где «СЕВЕР» - обозначение типа колонки;
Х1 - конструктивная модель колонки:
1 - в прямоугольном корпусе;
2 - в корпусе L типа однорукавная;
5 - в корпусе L типа многорукавная;
8 - в корпусе H типа;
Х2 - количество раздаточных рукавов от одного до десяти;
Х3 - исполнение гидравлической части:
1 - самовсасывающая;
0 - напорная;
Х4 - номинальный расход колонки, л/мин:
50;
80;
160;
Х5 - вид отсчетного устройства:
СДИЭ - «ЭКО» со светодиодными индикаторами;
СДИС - «Север-4К» со светодиодными индикаторами;
ЖКИЭ - «ЭКО» с жидкокристаллическими индикаторами;
ЖКИС - «Север-4К» с жидкокристаллическими индикаторами;
МС - со стрелочным индикатором.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «СЕВЕР» 210-80 СДИЭ по ТУ 26.51.52-005-31862095-2017. Колонка в корпусе L-типа, один раздаточный рукав, напорная, с номинальным расходом 80 л/мин и отсчетным устройством «ЭКО» со светодиодными индикаторами.

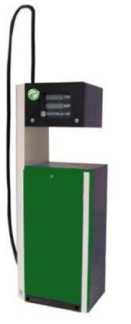

Общий вид колонок представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.
Л
Рисунок 3 - Схемы пломбировки объемного счетчика жидкости типа RSJ-50
и нанесения знака поверки
Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.
Лист № 4
Места Всего листов 7
пломбирования
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен пломбой (для отсчетного устройства Север-4К) или стикером (для отсчетного устройства ЭКО), паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные ПО | |||
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Север-4К | ЭКО | |
| Номер версии (идентификационный номер) ПО | 2ххх | 1ххх | |
| Цифровой идентификатор ПО | -* | -* | |
| где х принимает значения от 0 до 9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | |||
| прочитано через какой-либо интерфейс после опломбирования | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Номинальный расход через один рукав колонки, дм3/мин (л/мин) | 50±5 | 80±8 | 160+16 |
| Наименьший расход через один рукав колонки, дм3/мин (л/мин), не более | 5 | 10 | 10 |
| Минимальная доза выдачи, дм3 (л), не более | 2 | 10 | 10 |
| Пределы допускаемой основной относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива (20±5)оС, % | ±0,25 | ||
| Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего среды и топлива, отличной (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более | ±0,5 | ||
| 1 | 2 |
| Сходимость показаний, %, не более | 0,25 |
| Максимальное давление, МПа | 0,3 |
| Верхний предел показаний указателя разового учёта1: - объема, л | 9999,99 |
| - цены за единицу объема, руб. | 99,99 |
| - стоимости выданного объема, руб. | 99999,99 |
| Верхний предел показаний указателя суммарного учёта для отсчетных устройств, л: - МС | 999999 |
| - СДИС, ЖКИС | 42949672 |
| - СДИЭ, ЖКИЭ | 42949672,96 |
| Дискретность (цена деления) указателя суммарного учета, л: - для отсчетных устройств СДИС, ЖКИС (МС) | 1 |
| - для отсчетных устройств СДИЭ, ЖКИЭ | 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С: - для исполнения У1 - для исполнения ХЛ1 - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от -40 до +50 от -60 до +50 от 30 до 100 от -40 до +35 от -402 до +50 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242; от 323 до 418 от 49 до 51 |
| Потребляемая мощность, кВ-А, не более, при напряжении электропитания: - от 187 до 242 В - от 323 до 418 В | 0,35 от 0,55 до1,6 |
| Длина раздаточного рукава, м, не менее | 4 |
| Общее количество раздаточных рукавов, шт., не более | 10 |
| Среднее время наработки на отказ, ч, не менее | 12000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты, не ниже | GbIIBT3 |
| Обозначение | Г абаритные размеры (Д х Ш х В), мм | Масса, кг, не более | |
| «СЕВЕР | 111-50 Х | 660 х 445 х 1330 | 130 |
| «СЕВЕР | 121-50 Х | 950 х 580 х 2130 | 320 |
| «СЕВЕР | 120-50 Х | 950 х 580 х 2130 | 200 |
| «СЕВЕР | 111-80 Х | 640 х 580 х 1400 | 120 |
| «СЕВЕР | 121-80 Х | 950 х 580 х 2130 | 320 |
| «СЕВЕР» | 120-80 Х | 950 х 580 х 2130 | 200 |
| «СЕВЕР» | 111-160 Х | 950 х 580 х 2130 | 320 |
| «СЕВЕР» | 110-160 Х | 950 х 580 х 2130 | 200 |
| «СЕВЕР» | 211-50 Х | 640 х 580 х 2130 | 140 |
| «СЕВЕР» | 210-50 Х | 640 х 580 х 2130 | 140 |
| «СЕВЕР» | 211-80 Х | 640 х 580 х 2130 | 140 |
| «СЕВЕР» | 210-80 Х | 640 х 580 х 2130 | 140 |
| «СЕВЕР | 521-50 Х | 940 х 580 х 2130 | 160 |
| «СЕВЕР» | 520-50 Х | 940 х 580 х 2130 | 160 |
| «СЕВЕР» | 541-50 Х | 1320х 580х2130 | 340 |
| «СЕВЕР» | 540-50 Х | 1320х 580х2130 | 340 |
| «СЕВЕР» | 560-50 Х | 1930х 580х2130 | 500 |
| «СЕВЕР» | 561-50 Х | 1930х 580х2130 | 500 |
| «СЕВЕР» | 580-50 Х | 2400х 580х2130 | 680 |
| «СЕВЕР» | 581-50 Х | 2400х 580х2130 | 680 |
| «СЕВЕР» | 5100-50 Х | 3100х 580х2130 | 850 |
| «СЕВЕР» | 5101-50 Х | 3100х 580х2130 | 850 |
| «СЕВЕР» | 840-50 Х | 1320х 580х2180 | 360 |
| «СЕВЕР» | 860-50 Х | 1800х 580х2180 | 500 |
| «СЕВЕР | 8100-50 Х | 2100х 580х2180 | 860 |
наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная «СЕВЕР» | По заказу | 1 шт. |
| Эксплуатационная документация | - | 1 комп. |
| Комплект ЗИП | - | 1 комп. |
осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы объема жидкости 2-го разряда (мерники эталонные 2-го разряда по ГОСТ 8.470-82), вместимостью 2, 10, 20, 50 дм3 и 100 дм3, с погрешностью ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в руководстве по эксплуатации и на пломбы в соответствии с рисунками 3 - 5.
приведены в эксплуатационном документе.
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
ТУ 26.51.52-005-31862095-2017 Колонки топливораздаточные «СЕВЕР». Технические условия
