Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000, 68693-17

Назначение

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-5000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 1000 м3, 2000 м3, 3000 м3, 5000 м3.

Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.

Цилиндрическая стенка резервуара включает в себя:

-    шесть поясов, выполненных из листового проката (РВС-1000 №№ 17, 18, 20, 21);

-    восемь поясов, выполненных из листового проката (РВС-1000 № 22, РВС-3000 №№ 14, 15, 16, РВС-5000 №№ 53, 54, 55, 57, 58, 59);

-    восемь поясов, каждый пояс изготовлен из двух рулонируемых полотнищ (РВС-2000

№ 23);

-    девять поясов, выполненных из листового проката (РВС-1000 №19);

-    девять поясов, каждый пояс изготовлен из двух рулонируемых полотнищ (РВС-2000

№ 24);

-    десять поясов, выполненных из рулонируемых полотнищ (РВС-5000 № 56).

Листы изготовлены из стали марки Ст3сп.

Резервуары РВС-1000 (№№ 17, 18, 19, 20, 21, 22), РВС-2000 (№№ 23, 24), РВС-3000 (№№ 14, 15, 16), РВС-5000 (№№ 53, 54, 55, 56, 57, 58, 59) расположены на территории нефтебазы АО «ННК-Камчатнефтепродукт», г. Петропавловск-Камчатский, ул. Космонавтов, 1.

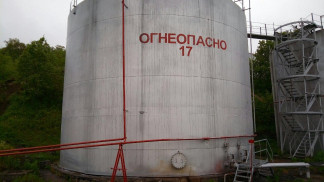

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-5000 представлен на рисунках: 1, 2, 3, 4.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

-    рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

-    толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);

-    нивелир электронный SDL30 (регистрационный номер 51740-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;

РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
