| Номер в госреестре | 68702-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 700 м3, 1000 м3, 2000 м3, 3000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-700 (№ 1, 2, 3, 4, 5, 6, 7), РВС-1000 (№ 8, 9, 10, 11, 12, 18, 20, 25), РВС-2000 (№2 13, 14, 15, 16, 17, 19, 21, 26, 27, 28), РВС-3000 (№ 22) расположены в парке «Сангарская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Кобяйский район, п. Сангарск, мкр. Нефтебаза.

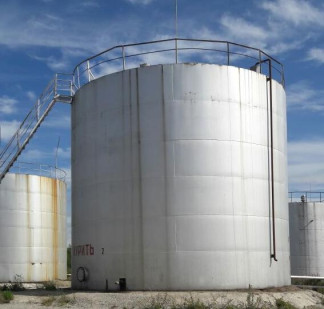

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 700 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-700 РВС-1000 РВС-2000 РВС-3000 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | - 40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 7 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-700 | 7 экз. |
| Г радуировочная таблица | 7 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 8 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-1000 | 8 экз. |
| Г радуировочная таблица | 8 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 10 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-2000 | 10 экз. |
| Г радуировочная таблица | 10 экз. | |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | РВС-3000 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности ГОСТ 7502-98, Р30Н2Г с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 51 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
