| Номер в госреестре | 68707-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CTIG |
| Изготовитель | "Dongwoo Electric Co., Ltd.", Корея |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2022 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока CTIG (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для встраивания в ячейки комплектных распределительных устройств элегазовых (КРУЭ) типов HSG - 144A, HSG - 305A.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты, протекающего через токоведущую шину установки, в которую встраивается трансформатор тока, в переменный ток для измерения с помощью стандартных измерительных приборов.
Трансформаторы тока представляют собой кольцевой магнитный сердечник, заключенный в изоляционную оболочку. Выводы вторичной обмотки выполнены из гибкого многожильного провода. Трансформаторы тока не имеют встроенной первичной обмотки, функцию первичной обмотки выполняют сборные шины или кабель соответствующего размера, проходящие через отверстие токопровода.
Внешний вид с указанием места нанесения знака поверки трансформаторов тока представлены на рисунке 1. Пломбирование трансформаторов тока не предусмотрено.

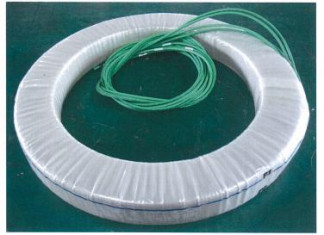

Рисунок 1 - Внешний вид с указанием места нанесения знака поверки трансформаторов тока
отсутствует.
Основные метрологические и технические характеристики трансформаторов тока представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение | |
| Номинальное рабочее напряжение, кВ | 110 | 220 |
| Номинальный первичный ток /1ном, А | от 100 до 4000 | от 10 до 6000 |
| Номинальный вторичный ток /2ном, А | 1; 2; 5 | |
| Наименование характеристики | Значение | |
| Номинальная вторичная нагрузка £2ном с коэффициентом мощности cos92=0,8, В-А | от 2,5 до 100 | |
| Классы точности вторичных обмоток для измерений и учета | 0,1; 0,2; 0,2S; 0,5; 0,5S; 1,0 | |
| Классы точности вторичных обмоток для защиты | 5P;10P | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета КБном | от 2 до 20 | |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 5 до 30 | |
| Номинальная частота переменного тока, Гц | 50 | |
| Габаритные размеры, мм - внутренний диаметр, не менее - внешний диаметр, не более - высота, не более | 180 330 75 | 375 491 60 |
| Масса, кг, не более | 50 | 70 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 | |
| Средняя наработка на отказ, ч | 86830 | |
| Средний срок службы, лет | 30 | |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора тока методом термотрансферной печати.
Комплектность представлена в таблице 2.
Таблица 2
| Наименование | Количество |
| Трансформатор тока CTIG | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформатор тока измерительный эталонный NCD (регистрационный номер в Федеральном информационном фонде 32118-12);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок MP 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на трансформатор тока и/или в паспорт трансформатора тока.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
