| Номер в госреестре | 68717-17 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | Калибр |
| Изготовитель | ОАО "Промприбор", г.Ливны |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные «Калибр» (далее - установки) предназначены для измерений объема и массы нефтепродуктов (далее - жидкости), хранения и передачи единиц объема и массы жидкости при поверке (калибровке) счетчиков жидкости с кинематической вязкостью от 0,55 до 300 сСт (далее - счетчики).
Принцип действия установок основан на сличении объема и массы жидкости, прошедших через установки и поверяемые счетчики.
Установки состоят из:
- накопительной емкости;
- измерительного блока с электрошкафом;
- установки поверочной средств измерений объема и массы УПМ (модификации УПМ 100 или УПМ 500, далее - УПМ), регистрационный номер 45711-16.
Накопительная емкость, объемом в 400 или 1000 литров, для размещения поверочной жидкости (далее - измеряемая среда), установлена на передвижную платформу.
Измерительный блок состоит из:
- насосного агрегата, применяемого для создания расхода измеряемой среды;
- счетчика жидкости СЖ (модель СЖ-ППО, DN 40) с вторичным прибором (ВП) датчиком индукционным ДИ-О-5 и контроллером КУП 40, регистрационный номер 59916-15, для визуального контроля стабильности расхода;
- манометров деформационных с трубчатой пружиной серии 2, модификации 213.53, регистрационный номер 55984-13, диапазон измерений избыточного давления от 0 до 10 МПа, класс точности - 1;
- термометра биметаллического серии 52, модификация А.52.063, регистрационный номер 54520-13, диапазон измерений температуры от минус 50 до плюс 50 °С, класс точности - 1;
- контроллеров КУП 30, с ценой единицы младшего разряда индикаторного устройства 0,01 дм , для регистрации показаний поверяемых счетчиков с ВП ДИ-О-5 и УСС;
- трубопроводов;
- запорной арматуры (шаровые краны DN 40).
Электрошкаф служит для размещения блоков управления режимами работы установки.
Установки выпускаются в двух модификациях: «Калибр» 100 и «Калибр» 500, которые отличаются объемом накопительной емкости и применяемой УПМ.
Обозначение установок для заказа имеет вид:
Установка поверочная «Калибр» Х, где Х - значение номинального объема мерника УПМ (100 или 500).
Пример обозначения установок при заказе:
Установка поверочная «Калибр» 100 по ТУ 4381-297-05806720-2015
Общий вид установки показан на рисунке 1.

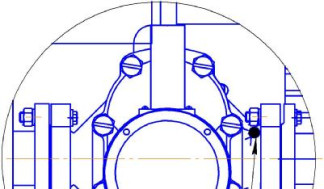

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 - 7.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых расходов, м3/ч | от 0,6 до 25 |
| Пределы допускаемой относительной погрешности, %: - при измерении объема | ±0,05 |
| - при измерении массы | ±0,04 |
| Измеряемая среда | керосин осветительный КО-25 |
| Наименование характеристики | Значение |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242; от 323 до 418 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 12000 |
| Габаритные размеры, мм: - накопительная емкость: - 400 л - 1000 л - измерительный блок - УПМ 100 - УПМ 500 - платформа для УПМ 100, не менее | 600 х 925 х 1250 800 х 1425 х 2050 1280х1750х1440 900 х 1685 х 965 1200х2415х1385 1100х 500х1100 |
| Масса, кг, не более: - с учетом массы жидкости - без учета массы жидкости | 2700 1700 |
| Условия эксплуатации: - температура измеряемой среды и окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа - рабочее давление измеряемой среды, МПа, не более | от +10 до +30 от 30 до 95 от 84 до 106,7 0,35 |
| Среднее время наработки на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
| Маркировка взрывозащиты, не ниже | 2Exd[ia]meIIBT3 X или 2Exd[ia]eIIBT3 X |
наносится на титульный лист руководства по эксплуатации и маркировочную табличку на корпусе измерительного блока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установки поверочные «Калибр» | УП-2.00.000 | 1 шт. |
| Установка поверочная «Калибр». Руководство по эксплуатации | УП-2.00.000 РЭ | 1 экз. |
| Установка поверочная «Калибр». Формуляр | УП-2.00.000 ФО | 1 экз. |
| Установка поверочная «Калибр». Методика поверки | УП-2.00.000 МП | 1 экз. |
| Эксплуатационная документация на комплектующие | - | 1 комп. |
осуществляется по документу УП-2.00.000 МП «Установка поверочная «Калибр». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.02.2017 г.
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015, гири номинальной массой 2, 10, 20, 50, 100 кг и 500 кг;
- рабочие эталоны единицы объема жидкости 1-го разряда (мерники эталонные 1-го разряда по ГОСТ 8.470-82), вместимостью 100 дм3 и 500 дм3, с погрешностью ±0,02 % (регистрационный номер 47665-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 2 - 7.
приведены в эксплуатационной документации.
ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ТУ 4381-297-05806720-2016 Установка поверочная «Калибр». Технические условия
| Зарегистрировано поверок | 18 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
