Станки специальные вибродиагностические СП-180М, 68729-17

68729-17
Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.
Карточка СИ
Номер в госреестре 68729-17
Наименование СИ Станки специальные вибродиагностические
Обозначение типа СИ СП-180М
Изготовитель Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва; ООО "ДИАМЕХ", г.Москва (срок свидетельства: 18.09.2022 г.)
Год регистрации 2017
Срок свидетельства 18.09.2027
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.

Описание

Принцип действия станка СП-180М основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Станок СП-180М состоит из станины-основания, приводного механизма, шпинделя, пневматического механизма подачи осевой нагрузки, заключенного в специальный корпус, пневматического механизма подачи радиальной нагрузки, шкафа управления и прибора виброизмерительного «ЯШМА» (Государственный реестр СИ № 36859-14).

Измерение параметров вибрации станком СП-180М производится при воздействии на подшипник стандартных значений осевой и радиальной нагрузки с целью осуществления входного контроля подшипников качения.

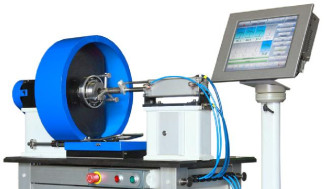

Общий вид станка специального вибродиагностического СП-180М представлен на рисунке 1. Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа представлен на рисунке 2. Вид сзади корпуса механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа представлен на рисунке 3.

Программное обеспечение

Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию, т.к. отсутствует физический доступ к носителю информации и отсутствует программно-аппаратный интерфейс для изменения программы в процессе эксплуатации.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

StandDiag.exe update yashma ver 2 11.svy

Номер версии (идентификационный номер) ПО

Не ниже 1.58 Не ниже 2.11

Цифровой идентификатор ПО

AD32F5691

E15D3713

Другие идентификационные данные

-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значения

Диапазон измерений СКЗ виброускорения, м/с2 (дБ, исходное значение виброускорения 3 10-4 м/с2)

от 1,0 до 100 (от 70,5 до 110,5)

Диапазон измерений СКЗ виброскорости:

- в диапазоне частот от 50 до 300 Гц включ., мм/с (дБ, исходное значение виброскорости 0,05 мкм/с)

от 0,25 до 14,1 (от 74 до 109)

- в диапазоне частот св. 300 до 1800 Гц включ., мм/с (дБ, исходное значение виброскорости 0,05 мкм/с)

от 0,11 до 14,1 (от 67 до 109)

- в диапазоне частот св. 1800 до 10000 Гц, мм/с (дБ, исходное значение виброскорости 0,05 мкм/с)

от 0,1 до 14,1 (от 66 до 109)

Диапазон рабочих частот при измерении виброускорения, Гц

от 25 до 10000

Пределы допускаемой абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц, дБ

±1,0

Пределы допускаемой абсолютной погрешности измерений виброскорости на базовых частотах 160, 640 и 2560 Гц, дБ

±1,0

Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения и виброскорости относительно базовых частот в диапазонах частот от 1,2 Бн до 0,8 Бв (где Бв и Бн - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более

±1,0

Измеряемые частоты вращения шпинделя, об/мин (Гц)

900; 1800 (15; 30)

Пределы допускаемой относительной погрешности измерений частоты вращения шпинделя, %

от -2 до +1

Диапазон рабочих температур, °С

от +17 до +27

Г абаритные размеры шкафа управления (длинахширинахвысота), мм, не более

1040x600x900

Масса станка, кг, не более

400

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220 или 380 50

Средний срок службы, лет Средняя наработка на отказ, ч

10

30000

Знак утверждения типа

наносится на маркировочной табличке, расположенной на задней панели корпуса пневматического механизма подачи осевой нагрузки, методом наклейки или гравировки и на титульный лист руководства по эксплуатации и/или паспорта методом печати или наклейки.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Станок специальный вибродиагностический

СП-180М

1 шт.

Комплект дополнительных принадлежностей

1 компл.

Руководство по эксплуатации

СП-180М.000.000 РЭ

1 экз.

Паспорт

СП-180М.000.000 ПС

1 экз.

Методика поверки

СП-180М.000.000 МП

1 экз.

Поверка

осуществляется по документу СП-180М.000.000 МП «Станок специальный вибродиагностический СП-180М. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.06.2017 г.

Основные средства поверки - установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012; установка тахометрическая УТ05-60 (государственный реестр СИ № 6840-78).

Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке методом оттиска и/или в паспорте.

Сведения о методах измерений

ГОСТ Р 52545.1-2006 Подшипники качения. Методы измерения вибрации. Общие положения.

Нормативные документы

Технические условия ТУ 3818-080-54981193-17 «Станок специальный вибродиагностический СП-180М».

Зарегистрировано поверок 41
Поверителей 4
Актуальность данных 16.09.2024
68729-17
Номер в ГРСИ РФ:
68729-17
Производитель / заявитель:
Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва; ООО "ДИАМЕХ", г.Москва (срок свидетельства: 18.09.2022 г.)
Год регистрации:
2017
Cрок действия реестра:
18.09.2027
