| Номер в госреестре | 68736-17 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | ПТ-ИнКС |
| Изготовитель | Закрытое акционерное общество Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ"), г. Казань |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры ПТ-ИнКС (далее - ПТ) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Принцип действия ПТ основан на преобразовании преобразователем измерительным сигнала от первичного преобразователя (сенсора) в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Первичный преобразователь состоит из измерительной вставки с чувствительным элементом в виде термопреобразователя сопротивления с номинальной статической характеристикой (далее - НСХ) Pt 100 или 100 П по ГОСТ 6651-2009 (МЭК 60751), помещенной в защитную арматуру. Первичные преобразователи могут комплектоваться защитными гильзами, изготовленными из нержавеющей стали 12Х18Н10Т или специальных материалов с характеристиками не хуже.
Преобразователь измерительный конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения первичного преобразователя, напряжения питания и вывода выходного сигнала.
Входные и выходные цепи в ПТ выполнены без гальванической связи. Схема внутренних соединений преобразователя измерительного с термопреобразователем сопротивления - 3 или 4-х проводная.
В зависимости от установленного преобразователя измерительного ПТ изготавливаются двух моделей: модель 41 и модель 53. Тип входного сигнала и диапазон преобразования для ПТ модели 41 выбираются программно с помощью кнопочного переключателя, расположенного на корпусе преобразователя измерительного с контролем по светодиодному индикатору. ПТ модели 53 имеет НСХ Pt 100.

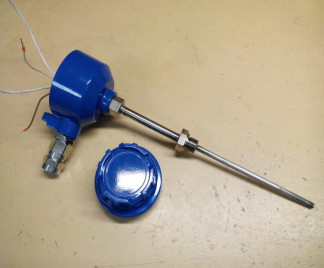

Общий вид ПТ представлен на рисунках 1 и 2.
Пломбирование корпуса ПТ осуществляется с помощью пломбировочной мастики, нанесенной на винт, стопоряший отвинчивание крышки клеммной коробки от корпуса, с контрольным клеймом эксплуатирующей или обслуживающей организации. Схема пломбировки ПТ приведена на рисунке 3.
Программное обеспечение ПТ является встроенным. Программное обеспечение осуществляет функции сбора, обработки и формирования выходного унифицированного сигнала, эквивалентного измеренной температуре. Программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Конструкция ПТ исключает возможность несанкционированного влияния на программное обеспечение ПТ и измерительную информацию.
Уровень защиты программного обеспечения ПТ «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ПТ представлены в таблицах 1, 2 и 3.
Таблица 1 - Метрологические характеристики ПТ
| Тип НСХ | Диапазон измерений * температуры , °С | Минимальный интервал измерений, °С | Пределы допускаемого отклонения от НСХ первичного преобразователя, °С | Пределы допускаемой основной приведенной погрешности преобразователя ** измерительного, % | |
| Модель 41 | Модель 53 | ||||
| Pt 100 (а = 0,00385 °С-1) | От -50 до +250 | 50 | ±(0,1+0,0017 • |t|), класс допуска АА | ±0,1 | ±0,05 |
| 100 П (а = 0,00391 °С-1) | - | ||||
| * Указаны предельные значения. Конкретный диапазон в зависимости от конструктивной модификации указан в паспорте и приводится на маркировочной табличке ПТ. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. t - значение измеряемой температуры, °С. Примечание - Пределы допускаемой основной погрешности ПТ Д0, °С, вычисляются по формуле Д0 = \/ДПП + ДПИ , где д - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного преобразователя, °С; д - пределы допускаемой основной абсолютной погрешности преобразователя измерительного, ПИ °С. | |||||
Таблица 2 - Дополнительные погрешности преобразователей измерительных ПТ модели 41
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды относительно +23 °С на каждые 10 °С, % | ±0,025 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной повышенной влажностью (95 % при температуре +35 °С), % | ±0,05 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания от его номинального значения ((24±1,2) В) в пределах допустимого диапазона напряжения питания (при номинальном значении сопротивления нагрузки), % | ±0,05 |
| Примечания 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. При расчете погрешности ПТ при рабочих условиях основная и дополнительная погрешности суммируются геометрически. | |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды относительно температуры калибровки (от +20 до +28 °С) на каждый 1 °С, % | ±0,005 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания от его номинального значения ((24±1,2) В) в пределах допустимого диапазона напряжения питания (при номинальном значении сопротивления нагрузки), % | ±0,005 |
| Примечания 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. При расчете погрешности ПТ при рабочих условиях основная и дополнительная погрешности суммируются геометрически. | |
Основные технические характеристики ПТ представлены в таблице 4.
Таблица 4 - Основные технические характеристики ПТ
| Наименование характеристики | Значение | |
| Модель 41 | Модель 53 | |
| Выходной сигнал | от 4 до 20 мА | от 4 до 20 мА с поддержкой протокола HART |
| Напряжение питания, В | от 10 до 36 | от 8 до 30 |
| Потребляемая мощность, Вт, не более | 1,1 | 0,9 |
| Г абаритные размеры корпуса преобразователя измерительного, мм, не более: - высота - ширина - глубина | 123 123 90 | |
| Длина монтажной части, мм, не более | 1160 | |
| Масса, кг, не более | 3 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 | |
| Маркировка взрывозащиты | 1ExdIICT6X | |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 529-89) | IP65 | |
наносится на маркировочную табличку, закрепленную на корпусе ПТ методом шелкографии или лазерной гравировки.
Комплектность ПТ представлена в таблице 5.
| Наименование | Обозначение | Количество |
| Преобразователь температуры ПТ-ИнКС (модель по заказу) | - | 1 шт. |
| Руководство по эксплуатации | ПТ-ИнКС.421198.001 РЭ | 1 экз. |
| Паспорт | ПТ-ИнКС.421198.001 ПС | 1 экз. |
| Методика поверки | МП 54-2017 | 1 экз. |
осуществляется по документу МП 54-2017 «Государственная система обеспечения единства измерений. Преобразователи температуры ПТ-ИнКС. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан»12 июля 2017 г.
Основные средства поверки:
- калибраторы температуры JOFRA серии RTC-R с общим диапазоном воспроизводимых температур от минус 50 до плюс 250 °С; пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему штатному платиновому термометру сопротивления углового типа ±(0,04.. .0,11) °С; нестабильность поддержания заданной температуры ±(0,005.. .0,02) °С; диапазон измерений силы постоянного тока от 0 до 24 мА, пределы допускаемой основной погрешности измерения силы постоянного тока ±(0,005 % от показания + 0,010 % от верхнего предела диапазона) (регистрационный номер в Федеральном информационном фонде 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователей температуры ПТ-ИнКС.
отсутствуют.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ Р 52931-2005 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ ИнКС.421198.001 Преобразователи температуры ПТ-ИнКС. Технические условия
