Копры маятниковые PH, 68741-17

Назначение

Копры маятниковые серии PH (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.

Описание

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.

В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных или персонального компьютера.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Модуль управления и обработки данных и/или персональный компьютер предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.

Копры серии PH выпускаются в следующих модификациях: PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100, PH-150, PH-300, PH-450, PH-750, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.

Копры модификаций PH-150, PH-300, PH-450, PH-750 оснащаются модулем управления и обработки данных. Опционально копры данных модификаций могут быть доукомплектованы персональным компьютером.

Для работы с копрами модификаций PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100 используется только персональный компьютер.

Также все модификации копров могут быть укомплектованы сменными маятниками, механизмом поднятия маятника.

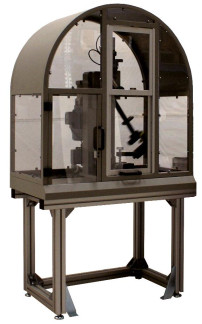

Общий вид копров приведён на рисунках 1 - 4.

Рисунок 4 - Общий вид копров маятниковых серии PH-150, PH-300, PH-450, PH-750 (напольного исполнения)

Пломбирование копров не предусмотрено.

Программное обеспечение

Для работы с копрами маятниковыми PH-150, PH-300, PH-450, PH-750 применяется встроенное программное обеспечение «firmware», а также программное обеспечение (далее -ПО) «DIONImpact», устанавливаемое на персональный компьютер. Для работы с копрами маятниковыми PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100 применяется ПО «DIONImpact».

ПО служит для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений.

Уровень защиты встроенного ПО - «Высокий» в соответствии с Р 50.2.077-2014. Уровень защиты ПО «DIONImpact» - «Средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на раму копров методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 25-17 «Копры маятниковые серии PH. Методика поверки», утверждённому ООО «Автопрогресс-М» 06.07.2017 г.

Основные средства поверки:

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка - до 60 кг, класс точности - Средний;

-    квадрант оптический КО-60М, (0-180)°, ПГ±30'', ТУЗ-3.1387-76.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Walter + Bai AG», Швейцария.
