| Номер в госреестре | 68763-17 |
| Наименование СИ | Счетчики активной и реактивной электрической энергии трехфазные |
| Обозначение типа СИ | СЕ318BY |
| Изготовитель | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
| Год регистрации | 2017 |
| Срок свидетельства | 27.07.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

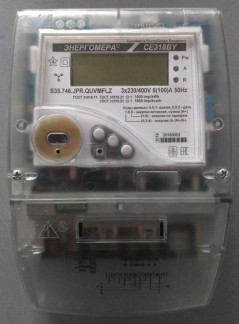

Счетчики активной и реактивной электрической энергии трехфазные СЕ318БУ (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.
Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока по каждой фазе, с последующим вычислением микроконтроллером значений активной и реактивной энергии и других параметров сети. В зависимости от исполнения, счетчики могут измерять среднеквадратические значения напряжений и токов, углов, активной, реактивной и полной мощности, активной и реактивной энергии, частоты сети. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики имеют в своем составе три измерительных элемента (для счетчиков прямого включения - шунт, для счетчиков трансформаторного включения - трансформатор тока) микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, испытательное выходное устройство (электрическое, оптическое), интерфейсы для работы в системах автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемых величин и другой информации, клавиатуру с одной или несколькими кнопками, реле управления нагрузкой или (и) реле сигнализации, индикаторы функционирования.
Параметризация счетчиков производится с помощью свободно распространяемого технологического программного обеспечения «Admin Tools», которое доступно для скачивания с сайта производителя (www.energomera.by).
Счетчики подключаются к сети переменного тока через измерительные трансформаторы тока или непосредственно.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика. Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001. Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики предназначены для установки внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе, снаружи помещений в щитах и шкафах и других конструктивных элементах, обеспечивающих соответствующую степень защищенности от климатических факторов.
Счетчики в зависимости от исполнения обеспечивают также фиксацию воздействий магнитом, переменным магнитным полем промышленной частоты, радиоизлучением, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика, а также фактов вскрытий клеммной крышки и корпуса.
Формирование обозначения модификаций счетчиков представлено на рисунке 1 и в таблицах 1 и 2.
CE318BY ХХХ.ХХХ. ХХХ.ХХХ ХХХ
Обозначение модуля связи (при необходимости) Дополнительные функции*:
См. таблицу 1.
Интегрированные интерфейсы связи*:
См. таблицу 2.
Базовый (максимальный) ток:
3 - 5(10)А;
5 -5(б0)А;
6 -5(l00)А;
9 - 5(80)А.
Номинальное напряжение:
4 - 230 В.
Класс точности:
0 - 0,5S по активной энергии;
1 - 1 по активной энергии;
5 - 0,5S/0,5 по активной/реактивной энергии;
6 - 0,5S/1,0 по активной/реактивной энергии;
7- 1/1 по активной/реактивной энергии,
8- 1/2 по активной/реактивной энергии Тип корпуса:
S3x - для установки в щиток;
R3x - для установки на DIN рейку
Примечание - * Количество и вид символов определяется наличием дополнительных программноаппаратных опций и каналов связи в соответствии с таблицами 1 и 2
Рисунок 1 - Структура условного обозначения счетчиков
| Таблица | - Дополнительные функции | |
| № п/п | Обозначение | Дополнительная функция |
| 1 | Q | Реле прямого управления нагрузкой |
| 2 | S | Реле сигнализации и внешнего управления нагрузкой |
| 3 | U | Измерение параметров сети |
| 4 | Y | 2 направления учета |
| 5 | V | Электронная пломба |
| 6 | М | Датчик переменного электромагнитного и радио полей |
| 7 | F | Датчик постоянного магнитного поля |
| 8 | L | Подсветка ЖКИ |
| 9 | В | Возможность замены батарейки часов без разбора корпуса |
| 10 | Z | С расширенным набором данных |
Таблица 2 - Интерфейсы
| № п/п | Обозначение | Интерфейс |
| 1 | J | Оптический порт |
| 2 | A | Интерфейс RS485 |
| 3 | P | PLC модем |
| 4 | R | Радио модем с встроенной антенной |
| 5 | R2 | Радио модем с внешней антенной |
| 6 | G | GSM модем |
Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена на рисунках 5, 6, 7.
Пломба для нанесения оттиска знака поверки
Место нанесения пломбы с оттиском организации для защиты от
несанкционированного
перепрограммирования
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков активной и реактивной электрической энергии трехфазных СЕ318ВУ, указаны в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CE318R32. х45(6,9) | 94.13.1.1 | 13 | 83AF775A | CRC32 |
| СБ318Я32.х43 | 94.13.2.5 | 63 | 8DEF42B8 | CRC32 |
| CE318S31. х45(6,9) | 94.13.1.2 | 13 | 473D29F1 | CRC32 |
| CE318S35^43 | 94.13.1.3 | 13 | 733E7DFB | CRC32 |
| CE318S35 .х45(6,9) | 94.13.1.4 | 13 | E695663B | CRC32 |
| CE318S31^43 | 94.13.1.5 | 13 | 21F834C3 | CRC32 |
| CE318S34 .х45(6,9) | 94.13.1.6 | 13 | C6351F75 | CRC32 |
| СЕ3^39. х45(6,9) | 105.21.01.1 | 21 | D8D1249D | CRC32 |
| СЕ318S39.х43 | 105.21.01.1 | 21 | D8D1249D | CRC32 |
По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 4. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Установлен «Высокий» уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.
Основные метрологические и технические характеристики счетчика указаны в таблице 4.
Таблица 4 - Основные метрологические и технические характеристики
| Характеристика | Значение |
| Номинальный или базовый ток, А | 5 |
| Максимальный ток, А | 10; 60; 80; 100 |
| Номинальное напряжение, В | 3x230/400 |
| Класс точности по ГОСТ 31819.21-2012 для активной энергии по ГОСТ 31819.22-2012 для активной энергии по ГОСТ 31819.23-2012 для реактивной энергии по техническим условиям для реактивной энергии | S ,5 ,5 о" о" |
| Диапазон рабочих температур окружающего воздуха, °С | от -40 до +70 |
| Диапазон значений постоянной счетчика, имп./кВтч (имп./кварч) | от 800 до 8000 |
| Стартовый ток - включение непосредственное, класс 1, не более - через трансформаторы тока, класс 0,5S, не более - через трансформаторы тока, класс 1, не более | 0,002 1б 0,001 1н 0,002 1н |
| Количество десятичных знаков индикатора, не менее | 8 |
| Полная мощность, потребляемая каждой цепью тока при номинальном (базовом) токе, В-А, не более | 0,2 для счетчиков исполнения Q 0,1 для остальных счетчиков |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном напряжения, В • А(Вт), не более | 9,0 (1,5) |
| Активная мощность для счетчиков с модулем связи PLC, потребляемая каждой цепью напряжения, Вт, не более | 3,5 |
| Пределы допускаемой основной относительной погрешности счетчика при измерении среднеквадратических значений силы тока при 0,051Б(номин)< I <1макс, % | ±1,0 для класса 0,5S ±2,0 для класса 1 |
| Пределы допускаемой основной относительной погрешности счетчика при измерении среднеквадратических значений напряжения при 0,75иномин < U < 1,15 иномин, % | ±1,0 для класса 0,5S ±2,0 для класса 1 |
| Пределы допускаемой абсолютной погрешности счетчика при измерении углов сдвига фаз между основными гармониками фазных напряжений и фазных токов, между основными гармониками фазных напряжений, °, | ±3 (от -180 ° до +180 °) |
| Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, в диапазоне от 47,5 до 52,5 Гц, Гц | ±0,1 |
| Характеристика | Значение |
| Суточный ход часов, с, не более | ±1 |
| Дополнительный суточный ход часов на 1°С в диапазоне температур от минус 40 °С до 70 °С, с, не более | ±0,2 |
| Время хранения информации при отключении питания | в течение срока службы |
| Время сохранения ведения календаря при отключении питания, лет, не менее | 10 |
| Интервалы усреднения значений мощности или накопленной энергии, мин | 1, 3, 5, 10, 15, 30 или 60 |
| Г лубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 ( для значений мощности, усредненной на интервале 30 минут - 128 суток) |
| Г лубина хранения значений накопленной активной и реактивной энергии в целом и с разбивкой по тарифам: - на начало суток (нарастающим итогом) и за сутки, сут - на начало месяца (нарастающим итогом) и за месяц (или расчетный период), мес - на начало года (нарастающим итогом) и за год, лет | 128 40 10 |
| Многотарифный режим поддерживает: - количество тарифов - количество тарифных зон - количество суточной тарифных программ - количество тарифных сезонов | от 1 до 8 от 1 до 48 от 1 до 32 24 (12 основных и 12 резерв) |
| Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 ( ГОСТ 31819.22-2012) | 2 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 2 |
| Скорость обмена по интерфейсам, бит/с | от 2400 до 19200 |
| Скорость обмена через оптический порт, бит/с | 9600 |
| Время обновления всех показаний счетчика на ЖКИ, с | 1 |
| Масса счетчика, кг, не более | 2,0 |
| Габаритные размеры корпуса (высота; ширина; длина), мм, не более - для R32 - для R33 - для S31 - для S34 - для S35 | 170x142x53 152x143x73 211x175x73 280x175x85 235x173x85 |
| Средняя наработка до отказа, ч, не менее | 220000 |
| Средний срок службы до первого капитального ремонта счетчиков, лет, не менее | 30 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
| Степень защитной оболочки по ГОСТ 14254-96 | IP51, категория 2 |
наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом сеткографии.
Комплект поставки счетчика должен соответствовать таблице 5.
Таблица 5 - Комплект поставки
| Наименование | Количество |
| Счетчик активной и реактивной электрической энергии трехфазные СЕ318BY | 1 |
| Руководство по эксплуатации | 1 на партию счетчиков |
| Формуляр | 1 |
| Методика поверки | 1* |
| Упаковка | 1 |
| * - количество определяется договором на поставку |
осуществляется по документу МРБ МП.2611-2016 «Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY. Методика поверки», утвержденному РУП «БелГИМ» 13.08.2016 г. Основные средства поверки:
- установка для поверки счетчиков электрической энергии, рег.№ 37901-14, СУ201-3-0,05-К-X-X-X-X-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100. Примечание - Для групповой поверки счетчиков, у которых в качестве датчика тока применен шунт, поверочная установка должна содержать изолированные трансформаторы тока.
- установка для поверки счетчиков электрической энергии, рег.№ 11863-13, ЦУ6800, для счетчиков, у которых в качестве датчика тока применен трансформатор;
- частотомер Ч3-84, рег.№ 26596-04;
- секундомер Интеграл С-01, рег.№ 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в соответствующем разделе паспорта и на корпус счетчика в виде пломбы.
приведены в эксплуатационных документах.
ГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 690329298.009-2016 Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY. Технические условия
ТР ТС 004/2011 О безопасности низковольтного оборудования
ТР ТС 020/2011 Электромагнитная совместимость технических средств
