| Номер в госреестре | 68764-17 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | СЕ208BY |
| Изготовитель | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
| Год регистрации | 2017 |
| Срок свидетельства | 02.07.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные СЕ208БУ (далее -счетчики) предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером активной энергии, а также, в зависимости от исполнения, реактивной энергии и других параметров сети: среднеквадратических значений напряжений и токов в фазном и нулевом проводе, активной, реактивной и полной мощности, коэффициента мощности, реактивной энергии, частоты сети.
Счетчики имеют в своем составе: один или два измерительных элемента тока (шунт или трансформатор тока, два шунта или шунт и трансформатор тока, один измерительный шунт в цепи фазы и индикатор в цепи нейтрали), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, испытательное выходное устройство (электрическое, оптическое) для поверки, интерфейс для работы в системах автоматизированного учета потребленной электрической энергии, оптический порт для локального съема показаний, ЖК-дисплей для просмотра измеряемой информации.
Параметризация счетчиков производится с помощью свободно распространяемого технологического программного обеспечения «Admin Tools», которое доступно для скачивания с сайта производителя (www.energomera.by).
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, а также выдачу на ЖК-дисплей и по интерфейсам:
- количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет (см. таблицу 1).
Таблица 1 - Глубина хранения архивов показаний
| Момент фиксации | Г лубина хранения | Г лубина индикации |
| при смене суток | 128 | 50 |
| при смене месяцев или расчетных периодов | 40 | 40 |
| при смене лет | 10 | 10 |
- текущего счета потребителя, остаточного количества оплаченной электроэнергии в кВт*ч или в денежных единицах;
- остатка количества электроэнергии, потребленной в кредит и остатка социального лимита, в кВт*ч или в денежных единицах;
- количества только потребленной или потребленной и отпущенной электроэнергии, зафиксированной по команде по интерфейсу, а также архива этих показаний (не менее 20), зафиксированных по заданным событиям.
СЕ 208BY ХХ.ХХХ.Х.ХХХ.ХХХ
Дополнительные функции:
См. таблицу 3.
Интегрированные интерфейсы связи:
См. таблицу 2.
Количество измерительных элементов:
1 - счетчик с одним датчиком тока (в цепи фазы);
2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали).
3 - счетчик с двумя элементами:
- измерительный в цепи фазы;
- индикатор правильного подключения счетчика в цепи нейтрали
Базовый (максимальный) ток:
4 - 5(40)А;
5 -5(б0)А;
6 -5(l00)А;
8 - 10(100) А;
9 - 5(80)А.
Номинальное напряжение:
4 - 230 В.
Класс точности:
1 - 1 по активной энергии;
7- 1/1 по активной/реактивной энергии;
8 - 1/2 по активной/реактивной энергии. Тип корпуса:
S51, S52/x, S6, S7 - для установки в щиток; (х - 1; 2 или 3 в зависимости от конструкции клеммной колодки);
R8 - для установки на рейку;
Рисунок 1 - Структура условного обозначения счетчиков
В состав счетчика в соответствии со структурой условного обозначения могут входить следующие устройства: оптический, проводной, PLC или (и) радио интерфейс, реле управления нагрузкой реле сигнализации, датчики контроля: вскрытия клеммной крышки, вскрытия корпуса, воздействия магнитом, температуры внутри счетчика.
Счетчики, применяемые внутри помещений, могут использоваться только в местах, имеющих дополнительную защиту от влияния окружающей среды (в жилых и в общественных зданиях, в шкафах, в щитках). Счетчики предназначены для учета электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе, с информационным обменом данными по каналам связи в составе автоматизированных информационноизмерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Конструктивно счетчики выпускаются в корпусах для крепления на щитки, для крепления на DIN-рейку.
| № п/п | Обозначение | Дополнительная функция |
| 1 | Q | Реле управления |
| 2 | Y | 2 направления учета |
| 3 | U | Параметры сети |
| 4 | Z | С расширенным набором данных |
| 5 | V | Электронные пломбы |
| 6 | F | Датчик магнитного поля |
| 7 | L | Подсветка ЖКИ |
| 8 | К | Телеметрический выход |
| 9 | Т | Телеметрический вход |
| 10 | X | Сниженное собственное потребление |
| 11 | H | Возможность подключения резервного источника питания |
| 12 | D | С внешним питанием интерфейса |
| 13 | S | Реле сигнализации |
Таблица 3 - Интерфейсы
| № п/п | Обозначение | Интерфейс |
| 1 | J | Оптический порт |
| 2 | I | Ыа (ИК) |
| 3 | A | RS485 |
| 4 | B | MBUS |
| 5 | G | GSM |
| 6 | P | PLC |
| 7 | R | Радиоинтерфейс со встроенной антенной (печатный вариант) |
| 8 | R1 | Радиоинтерфейс со встроенной антенной |
| 9 | R2 | Радиоинтерфейс с внешней антенной |
| 10 | R3 | Радиоинтерфейс с внутренней и внешней антенной |
| 11 | N | Ethernet |
| 12 | W | Wi-Fi |
Счетчики в зависимости от исполнения обеспечивают фиксацию и хранение
- активных мощностей, усредненных на заданном интервале усреднения (только потребление или потребление и отпуск) или накоплений энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы времени;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;
Счетчики обеспечивают фиксацию корректировок времени, изменений настроек счетчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса.
Счетчики в зависимости от исполнения обеспечивают также фиксацию воздействий магнитом, нарушений в электроустановке потребителя, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.

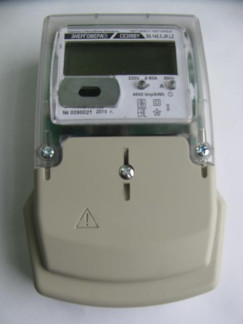

Фотографии общего вида счетчиков приведены на рисунках 2 - 5.
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии однофазных мнотарифных СЕ 208BY указаны в таблице 4.
Таблица 4 - Идентификационные данные программного обеспечения счетчиков
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СЕ208 S7 | 108.8.1.1 | 8 | FCB9887C | CRC32 |
| СЕ208 S52 | 93.67.3.3 | 67 | A16B47C2 | CRC32 |
| СЕ208 S6 | 122.1.1.1 | 67 | 3970DF54 | CRC32 |
| СЕ208 R8 | 123.1.1.1 | 8 | BC35F293 | CRC32 |
По своей структуре ПО счетчика не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 5 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Класс точности по активной энергии по ГОСТ 31819.21-2012 | 1 |
| Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 1 или 2 |
| Диапазон входных сигналов: сила тока напряжение: - для исполнения в корпусе S7ххх JPR.ххх; - для остальных исполнений коэффициент активной мощности коэффициент реактивной мощности | от 0,05/б до /макс от 0,55 до 1,15 от 0,8 до 1,15 от 0,8(емк) до 1,0 до 0,5(инд) от 0,25(емк) до 1,0 до 0,25(инд) |
| Базовый ток, А | 5, 10 |
| Максимальный ток, А | 40; 60; 80; 100 |
| Номинальное напряжение, В | 230 |
| Диапазон рабочих температур окружающего воздуха для счетчика, °С | от - 40 до +70 |
| Постоянная счетчика, имп./(кВтч) (имп./(кварч)) | от 800 до 4800 |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
| Наименование характеристики | Значение |
| Стартовый ток | 0,002 1б |
| Полная мощность, потребляемая каждой цепью тока, при базовом токе, В А, не более | 0,5 для счетчиков исполнения Q (с реле управления); 0,2 для остальных счетчиков |
| Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, ВА(Вт), не более | 3 (1,0 ) |
| Активная мощность, потребляемая встроенными модулями связи при номинальном значении напряжения, Вт, не более | 3 |
| Пределы суточного хода встроенных часов, c/сут | ±1,0 |
| Пределы изменения суточного хода часов при отклонении температуры окружающего воздуха на 1 °С от (23±2) °С в пределах рабочего диапазона температур (от минус 40 °С до плюс 70 °С), с/сут | ±0,2 |
| Интервалы усреднения значений мощности или значений энергии, мин | от 1 до 60 для исполнений Z; 30 и 60 для остальных исполнений |
| Г лубина хранения усредненных значений мощности или накоплений энергии, значений, не менее | 6144 - для исполнений Z; 4464 - для остальных исполнений |
| Число тарифов | 8 - для исполнения Z; 4 - для остальных исполнений |
| Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 | 1 - для исполнений К |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 1 - для счетчиков активной энергии; 2 - для счетчиков активно/реактивной энергии |
| Скорость обмена по интерфейсу, бит/с | от 300 до 57600 в зависимости от исполнения |
| Скорость обмена через оптический порт, бит/с | от 300 до 19200 в зависимости от исполнения |
| Масса счетчика (измерительного блока), кг, не более | 2,0 |
| Габаритные размеры корпуса (длина; ширина; высота), не более, мм - для R8 - для S7 - для S6 - для S51, S52/x | 151x142x73 213x122x75 183x115x55 215x135x116 |
| Средняя наработка до отказа, ч, не менее | 220000 |
| Средний срок службы, лет, не менее | 30 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
| Степень защитной оболочки по ГОСТ 14254-96 | IP51, категория 2 |
наносят на панель счетчика или измерительного блока офсетной печатью (или другим способом, не ухудшающим качества), на титульные листы эксплуатационной документации типографским способом.
Комплект поставки счетчика должен соответствовать таблице 6.
Таблица 6 - Комплект поставки
| Наименование | Количество |
| Счетчик электрической энергии однофазный многофункциональный СЕ208BY | 1 |
| Руководство по эксплуатации | 1 на партию |
| Формуляр | 1 |
| Методика поверки | 1* |
| Упаковка | 1 |
| * Количество определяется договором на поставку | |
осуществляется по документу МРБ МП.2341-2013 «Счетчики электрической энергии однофазные мнофункциональные СЕ208BY. Методика поверки», утвержденному РУП «БелГИМ» 14.08.2013 г. Основные средства поверки:
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-0-6Ш -18-1-2-1, рег.№ 37901-14, для счетчиков измеряющих реактивную энергию;
- установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-02-РХ, рег.№ 25472-10, для счетчиков измеряющих активную энергию;
- частотомер Ч3-84, рег.№ 26596-04;
- секундомер Интеграл С-01, рег.№ 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в соответствующем разделе паспорта и на корпус счетчика в виде пломбы.
приведены в эксплуатационных документах.
ГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 690329298.008-2013 Счетчики электрической энергии однофазные многотарифные СЕ208BY. Технические условия
ТР ТС 004/2011 О безопасности низковольтного оборудования
ТР ТС 020/2011 Электромагнитная совместимость технических средств
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
