| Номер в госреестре | 68765-17 |
| Наименование СИ | Комплект мер моделей дефектов |
| Обозначение типа СИ | КМ0001 |
| Изготовитель | АО "Транснефть - Диаскан", г.Луховицы |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер моделей дефектов КМ0001 (далее - комплект) предназначен для хранения и воспроизведения приписанных значений геометрических величин искусственных дефектов на поверхности для использования при поверке, калибровке внутритрубных диагностических комплексов.
Принцип действия комплекта мер основан на воспроизведении приписанных значений геометрических величин искусственных дефектов, нанесённых на поверхности трубных секций.
Комплект мер состоит из набора стендов и фланцевых вставок, изготовленных в виде труб (ГОСТ 20295-85, ГОСТ 31447-2012, ГОСТ 10705-80) с нанесенными на них моделями дефектов (далее - МД).
Общий вид комплектов представлен на рисунке 1.
Фланцевые вставки устанавливаются в трубопроводный испытательный полигон, трубопровод которого заполняется рабочей жидкостью. Перемещение внутритрубных диагностических комплексов в них обеспечивается потоком рабочей жидкости.
Стенды (сухая протяжка) устанавливаются на испытательной площадке полигона. Перемещение внутритрубных диагностических комплексов в них обеспечивается с помощью лебедки.

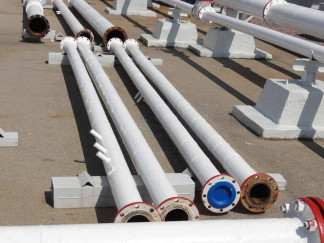

Рисунок 1 - а) общий вид фланцевых вставок; б) общий вид стендов.
Пломбирование комплекта мер моделей дефектов КМ0001 не предусмотрено. Перечень мер, входящих в состав комплекта, указан в таблице 1.
Таблица 1
| Обозначение | Тип | МД, выполненные на мере |
| ФВ 1220-8.2-44 | фланцевая вставка | «7811-50», «7811-51», «7811-52», «7811-53» |
| НО 309 - 00.210 | стенд | «403», «452», «428», «430», «227» |
| НО 307 - 00.210 | стенд | «202», «203», «220», «223», «225», «227» |
| ФВ 720-8.2-27 | фланцевая вставка | «8388-43», «8388-44», «8388-45», «8388-46» |
| Обозначение | Тип | МД, выполненные на мере |
| ФВ 530-8.2-26 | фланцевая вставка | «6217-57», «6217-58», «6217-59», «6217-60» |
| НО.300-00.010 | стенд | «211», «212», «11», «213» |
| НО186-00.250 | стенд | «7-1», «7-2», «8-1», «8-2», «10-1» |
| ФВ 325-02 | фланцевая вставка | «41», «42», «43», «6» |
| ФВ 159-3 | фланцевая вставка | «322-1», «322-2», «323-1», «323-2», «324-1», «324-2», «328» |
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон воспроизведения толщины стенки меры, мм: | |
| - мера ФВ 1220-8.2-44 | от 11,0 до 26,8 |
| - мера НО 309 - 00.210 | от 10,2 до 27,4 |
| - мера НО 307 - 00.210 | от 9,9 до 16,3 |
| - мера ФВ 720-8.2-27 | от 9,8 до 25,5 |
| - мера ФВ 530-8.2-26 | от 10,4 до 18,1 |
| - мера НО.300-00.010 | от 5,8 до 16,0 |
| - мера НО186-00.250 | от 6,8 до 15,7 |
| - мера ФВ 325-02 | от 4,9 до 18,3 |
| - мера ФВ 159-3 | от 4,6 до 7,8 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины | |
| стенки меры, мм | ±0,3 |
| Номинальные значения воспроизведения длины МД, мм: - мера ФВ 1220-8.2-44 | |
| - «7811-50» | 78,0 |
| - «7811-51» | 30,5 |
| - «7811-52» | 15,0 |
| - «7811-53» | 162,0 |
| - мера НО 309 - 00.210 | |
| -«403» | 52,6 |
| - «452» | 5,2 |
| -«428» | 5,5 |
| -«430» | 105,0 |
| -«227» | 385,0 |
| - мера НО 307 - 00.210 | |
| - «202» | 30,5 |
| -«203» | 30,8 |
| - «220» | 6,3 |
| - «223» | 5,7 |
| -«225» | 48,0 |
| -«227» | 320,0 |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | 75,0 |
| - «8388-44» | 30,5 |
| - «8388-45» | 15,5 |
| - «8388-46» | 210,0 |
| Наименование параметра | Значение параметра |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | 78,0 |
| - «6217-58» | 30,0 |
| - «6217-59» | 15,0 |
| - «6217-60» | 180,0 |
| - мера H0.300-00.010 | |
| -«211» | 5,9 |
| -«212» | 5,8 |
| - «11» | 71,2 |
| -«213» | 120,0 |
| - мера Н0186-00.250 | |
| - «7-1» | 100,0 |
| - «7-2» | 15,0 |
| - «8-1» | 88,0 |
| - «8-2» | 15,0 |
| - «10-1» | 80,0 |
| - мера ФВ 325-02 | |
| - «6» | 175,0 |
| - мера ФВ 159-3 | |
| - «322-1» | 88,0 |
| - «322-2» | 5,9 |
| - «323-1» | 77,0 |
| - «323-2» | 91,0 |
| - «324-1» | 96,0 |
| - «324-2» | 5,8 |
| - «328» | 96,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины | ±1,0 |
| МД для МД, мм: | |
| - мера ФВ 1220-8.2-44 | |
| - «7811-50» | |
| - «7811-51» | |
| - «7811-52» | |
| - мера НО 309 - 00.210 | |
| - «403» | |
| -«452» | |
| - «428» | |
| -«430» | |
| - мера НО 307 - 00.210 | |
| -«202» | |
| - «203» | |
| - «220» | |
| - «223» | |
| -«225» | |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | |
| - «8388-44» | |
| - «8388-45» | |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | |
| - «6217-58» | |
| - «6217-59» |
| Наименование параметра | Значение параметра |
| - мера НО.300-00.010 | |
| -«211» | |
| -«212» | |
| - «11» | |
| - мера НО186-00.250 | |
| - «7-2» | |
| - «8-2» | |
| - мера ФВ 159-3 | |
| -«322-2» | |
| -«323-2» | |
| -«324-2» | |
| Пределы допускаемой абсолютной погрешности воспроизведения длины | ±6,0 |
| МД для МД, мм: | |
| - мера ФВ 1220-8.2-44 | |
| - «7811-53» | |
| - мера НО 309 - 00.210 | |
| - «227» | |
| - мера НО 307 - 00.210 | |
| - «227» | |
| - мера ФВ 720-8.2-27 | |
| - «8388-46» | |
| - мера ФВ 530-8.2-26 | |
| - «6217-60» | |
| - мера НО.300-00.010 | |
| -«213» | |
| - мера НО186-00.250 | |
| - «7-1» | |
| - «8-1» | |
| - «10-1» | |
| - мера ФВ 325-02 | |
| - «6» | |
| - мера ФВ 159-3 | |
| -«322-1» | |
| -«323-1» | |
| - «324-1» | |
| -«328» | |
| Номинальные значения воспроизведения раскрытия (ширины) МД, мм: | |
| - мера ФВ 1220-8.2-44 | |
| - «7811-50» | 15,3 |
| - «7811-51» | 30,5 |
| - «7811-52» | 81,0 |
| - «7811-53» | 175,0 |
| - мера НО 309 - 00.210 | |
| - «403» | 51,7 |
| -«452» | 112,0 |
| - «428» | 113,0 |
| -«430» | 4,9 |
| - «227» | 318,0 |
| Наименование параметра | Значение параметра |
| - мера НО 307 - 00.210 | |
| - «202» | 29,4 |
| -«203» | 29,6 |
| - «220» | 47,5 |
| - «223» | 56,3 |
| -«225» | 6,0 |
| - «227» | 260,0 |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | 15,6 |
| - «8388-44» | 30,5 |
| - «8388-45» | 76,0 |
| - «8388-46» | 219,0 |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | 14,9 |
| - «6217-58» | 30,0 |
| - «6217-59» | 75,0 |
| - «6217-60» | 137,0 |
| - мера НО.300-00.010 | |
| -«211» | 46,0 |
| -«212» | 52,0 |
| - «11» | 15,0 |
| -«213» | 81,0 |
| - мера НО186-00.250 | |
| - «7-1» | 115,0 |
| - «7-2» | 50,0 |
| - «8-1» | 110,0 |
| - «8-2» | 15,0 |
| - «10-1» | 112,0 |
| - мера ФВ 325-02 | |
| - «6» | 158,0 |
| - мера ФВ 159-3 | |
| -«322-1» | 66,0 |
| -«322-2» | 66,0 |
| - «323-1» | 50,0 |
| -«323-2» | 6,0 |
| -«324-1» | 95,0 |
| -«324-2» | 67,0 |
| - «328» | 69,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения раскрытия (ширины) МД для МД, мм: - мера ФВ 1220-8.2-44 - «7811-50» - «7811-51» - «7811-52» - мера НО 309 - 00.210 -«403» - «452» -«428» -«430» | ±1,0 |
| Наименование параметра | Значение |
| параметра | |
| - мера НО 307 - 00.210 | |
| -«202» | |
| - «203» | |
| - «220» | |
| - «223» | |
| - «225» | |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | |
| - «8388-44» | |
| - «8388-45» | |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | |
| - «6217-58» | |
| - «6217-59» | |
| - мера НО.300-00.010 | |
| -«211» | |
| -«212» | |
| - «11» | |
| - мера НО186-00.250 | |
| - «7-2» | |
| - «8-2» | |
| - мера ФВ 159-3 | |
| - «322-2» | |
| - «323-2» | |
| - «324-2» | |
| Пределы допускаемой абсолютной погрешности воспроизведения | ±6,0 |
| раскрытия (ширины) МД для МД, мм: | |
| - мера ФВ 1220-8.2-44 | |
| - «7811-53» | |
| - мера НО 309 - 00.210 | |
| - «227» | |
| - мера НО 307 - 00.210 | |
| - «227» | |
| - мера ФВ 720-8.2-27 | |
| - «8388-46» | |
| - мера ФВ 530-8.2-26 | |
| - «6217-60» | |
| - мера НО.300-00.010 | |
| -«213» | |
| - мера НО186-00.250 | |
| - «7-1» | |
| - «8-1» | |
| - «10-1» | |
| - мера ФВ 325-02 | |
| - «6» | |
| - мера ФВ 159-3 | |
| -«322-1» | |
| -«323-1» | |
| - «324-1» | |
| -«328» |
| Наименование параметра | Значение параметра |
| Номинальное значение воспроизведения глубины МД, мм: - мера ФВ 1220-8.2-44 | |
| - «7811-50» | 3,5 |
| - «7811-51» | 2,8 |
| - «7811-52» | 3,5 |
| - «7811-53» | 12,3 |
| - мера НО 309 - 00.210 | |
| - «403» | 5,2 |
| -«452» | 5,8 |
| - «428» | 5,6 |
| -«430» | 5,7 |
| - «227» | 57,5 |
| - мера НО 307 - 00.210 | |
| - «202» | 1,9 |
| -«203» | 3,8 |
| - «220» | 1,7 |
| - «223» | 4,2 |
| - «225» | 2,0 |
| - «227» | 39,4 |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | 2,6 |
| - «8388-44» | 2,0 |
| - «8388-45» | 2,5 |
| - «8388-46» | 10,3 |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | 2,7 |
| - «6217-58» | 2,0 |
| - «6217-59» | 2,6 |
| - «6217-60» | 13,5 |
| - мера НО.300-00.010 | |
| -«211» | 3,6 |
| -«212» | 2,4 |
| - «11» | 1,5 |
| -«213» | 9, 3 |
| - мера НО186-00.250 | |
| - «7-1» | 7,5 |
| - «7-2» | 3,1 |
| - «8-1» | 7,6 |
| - «8-2» | 2,5 |
| - «10-1» | 7,5 |
| - мера ФВ 325-02 | |
| - «6» | 5, 1 |
| - мера ФВ 159-3 | |
| -«322-1» | 9,1 |
| -«322-2» | 2,9 |
| - «323-1» | 5,1 |
| -«323-2» | 3,0 |
| -«324-1» | 7,5 |
| -«324-2» | 2,0 |
| - «328» | 8,9 |
| Наименование параметра | Значение параметра |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины МД для МД, мм: - мера ФВ 1220-8.2-44 - «7811-50» - «7811-51» - «7811-52» - мера НО 309 - 00.210 -«403» - «452» -«428» -«430» - мера НО 307 - 00.210 - «202» -«203» - «220» -«223» - «225» - мера ФВ 720-8.2-27 - «8388-43» - «8388-44» - «8388-45» - мера ФВ 530-8.2-26 - «6217-57» - «6217-58» - «6217-59» - мера НО.300-00.010 -«211» -«212» - «11» | ±0,3 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины МД для МД, мм: - мера ФВ 1220-8.2-44 - «7811-53» - мера НО 309 - 00.210 - «227» - мера НО 307 - 00.210 - «227» - мера ФВ 720-8.2-27 - «8388-46» - мера ФВ 530-8.2-26 - «6217-60» - мера НО.300-00.010 -«213» - мера НО186-00.250 - «7-1» - «7-2» - «8-1» - «8-2» - «10-1» | ±1,0 |
| Наименование параметра | Значение параметра |
| - мера ФВ 325-02 | |
| - «6» | |
| - мера ФВ 159-3 | |
| - «322-1» | |
| - «322-2» | |
| - «323-1» | |
| - «323-2» | |
| - «324-1» | |
| - «324-2» | |
| - «328» | |
| Номинальное значения расстояний от начала меры до МД, мм: | |
| - мера ФВ 1220-8.2-44 | |
| - «7811-50» | 6570 |
| - «7811-51» | 6593 |
| - «7811-52» | 6600 |
| - «7811-53» | 6516 |
| - мера НО 309 - 00.210 | |
| - «403» | 3250 |
| -«452» | 3575 |
| - «428» | 3539 |
| -«430» | 3520 |
| - «227» | 8969 |
| - мера НО 307 - 00.210 | |
| - «202» | 5913 |
| - «203» | 5915 |
| - «220» | 6228 |
| - «223» | 6204 |
| - «225» | 6195 |
| - «227» | 9124 |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | 7575 |
| - «8388-44» | 7600 |
| - «8388-45» | 7606 |
| - «8388-46» | 7520 |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | 5627 |
| - «6217-58» | 5653 |
| - «6217-59» | 5666 |
| - «6217-60» | 5560 |
| - мера НО.300-00.010 | |
| -«211» | 1542 |
| -«212» | 1527 |
| - «11» | 1500 |
| -«213» | 2038 |
| - мера НО186-00.250 | |
| - «7-1» | 3950 |
| - «7-2» | 3990 |
| - «8-1» | 3950 |
| - «8-2» | 3980 |
| - «10-1» | 3950 |
| Наименование параметра | Значение параметра |
| - мера ФВ 325-02 | |
| - «6» | 985 |
| - «43» | 4907 |
| - мера ФВ 159-3 | |
| - «322-1» | 3501 |
| - «322-2» | 3511 |
| - «323-1» | 3474 |
| - «323-2» | 3488 |
| - «324-1» | 4535 |
| - «324-2» | 4578 |
| - «328» | 3837 |
| Пределы допускаемой относительной погрешности воспроизведения | |
| расстояния от начала меры до МД, % | ±0,5 |
| Номинальные значения углового положения МД, °: - мера ФВ 1220-8.2-44 | |
| - «7811-50» | 53 |
| - «7811-51» | 97 |
| - «7811-52» | 139 |
| - «7811-53» | 316 |
| - мера НО 309 - 00.210 | |
| - «403» | 267 |
| -«452» | 135 |
| - «428» | 176 |
| -«430» | 6 |
| - «227» | 26 |
| - мера НО 307 - 00.210 | |
| - «202» | 178 |
| -«203» | 223 |
| - «220» | 312 |
| - «223» | 87 |
| - «225» | 270 |
| -«227» | 294 |
| - мера ФВ 720-8.2-27 | |
| - «8388-43» | 51 |
| - «8388-44» | 95 |
| - «8388-45» | 135 |
| - «8388-46» | 262 |
| - мера ФВ 530-8.2-26 | |
| - «6217-57» | 59 |
| - «6217-58» | 118 |
| - «6217-59» | 174 |
| - «6217-60» | 250 |
| - мера НО.300-00.010 | |
| -«211» | 138 |
| -«212» | 210 |
| - «11» | 284 |
| -«213» | 351 |
| Наименование параметра | Значение параметра | |
| - мера НО 186-00.250 | ||
| - «7-1» | 65 | |
| - «7-2» | 79 | |
| - «8-1» | 162 | |
| - «8-2» | 178 | |
| - «10-1» | 347 | |
| - мера ФВ 325-02 | ||
| - «6» | 150 | |
| - мера ФВ 159-3 | ||
| - «322-1» | 330 | |
| - «322-2» | 346 | |
| - «323-1» | 162 | |
| - «323-2» | 176 | |
| - «324-1» | 162 | |
| - «324-2» | 174 | |
| - «328» | 336 | |
| Пределы допускаемой абсолютной погрешности воспроизведения углового | ||
| положения МД, ° | ±5,0 | |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра | ||
| Г абаритные размеры, мм, не более | Масса, кг, | ||
| диаметр | длина | не более | |
| - мера ФВ 1220-8.2-44 | 1220 | 8202 | 4214 |
| - мера НО 309 - 00.210 | 1020 | 11864 | 5100 |
| - мера НО 307 - 00.210 | 820 | 12268 | 3048 |
| - мера ФВ 720-8.2-27 | 720 | 8211 | 3400 |
| - мера ФВ 530-8.2-26 | 530 | 8210 | 2313 |
| - мера НО.300-00.010 | 426 | 13933 | 1400 |
| - мера НО186-00.250 | 377 | 17151 | 2030 |
| - мера ФВ 325-02 | 325 | 8152 | 1000 |
| - мера ФВ 159-3 | 159 | 6596 | 160 |
| Средний срок службы комплекта, лет | 10 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от | -30 до +50 | |
наносится на титульный лист паспорта в правом верхнем углу методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера ФВ 1220-8.2-44 | ФВ 1220-8.2-44 | 1 шт. |
| Мера НО 309 - 00.210 | НО 309 - 00.210 | 1 шт. |
| Мера НО 307 - 00.210 | НО 307 - 00.210 | 1 шт. |
| Мера ФВ 720-8.2-44 | ФВ 720-8.2-27 | 1 шт. |
| Мера ФВ 530-8.2-26 | ФВ 530-8.2-26 | 1 шт. |
| Мера НО.300-00.010 | НО.300-00.010 | 1 шт. |
| Мера НО186-00.250 | НО186-00.250 | 1 шт. |
| Наименование | Обозначение | Количество |
| Мера ФВ 325-02 | ФВ 325-02 | 1 шт. |
| Мера ФВ 159-3 | ФВ 159-3 | 1 шт. |
| Паспорт | ЦТД 75.180.99 ПС | 1 экз. |
| Методика поверки | МП 015.Д4-17 | 1 экз. |
осуществляется по документу МП 015.Д4-17 «ГСИ. Комплект мер моделей дефектов КМ0001. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 марта 2017 г.
Основные средства поверки:
- Толщиномер ультразвуковой MG2-XT (рег.№ 46559-11).
- Штангенциркуль типа ШЦ-[-250-0,01 (рег.№ 52058-12);
- Штангенциркуль ШЦ-Ш-500-0,1 (рег.№ 7706-00);
- Индикатор часового типа ИЦ (рег.№ 58190-14);
- Дальномер лазерный Leica DISTO X310 (рег.№ 55021-13);
- Угломер маятниковый 3УРИ-М (рег.№ 1560-12);
- Угольник поверочный 90° типа УШ (рег.№ 666-10);
- Щупы набора №4 (рег.№ 369-73).
- Линейка поверочная ШП (рег.№ 3599-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Технические условия на меры моделей дефектов ТУ 4834-083-18024722-2017.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
