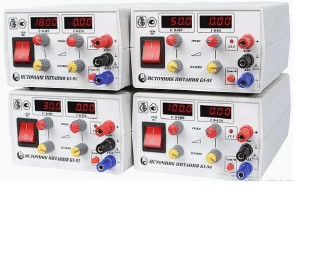

Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94, 68767-17

Таблица 1 - Диапазоны восп

роизведения выходных напряжений и силы тока ИП

Параметры

Наименование источника питания

Б5-91

Б5-92

Б5-93

Б5-94

Диапазон воспроизведения выходного напряжения, В

от 0 до 18

от 0 до 17,5 включ.

от 0 до 17,5 включ.

от 0 до 17,5 включ.

св. 17,5 до 30,0

св. 17,5 до 50,0

св. 17,5 до 100,0

Диапазон воспроизведения выходной силы тока, А

от 0 до 17,5

от 0 до 15

от 0 до 9

от 0 до 4,5

Наименование

источника

питания

Диапазон измерения, В

Пределы допускаемой абсолютной погрешности измерения выходного напряжения, В

Б5-91

от 0 до 18

±(1-10-^+0,050)

где иизм -измеренное значение напряжения постоянного тока встроенным вольтметром, В

Б5-92

от 0 до 17,5 включ.

±(1-10-3Иизм+0,050)

св. 17,5 до 30,0

±(1-10-3иизм+0,30)

Б5-93

от 0 до 17,5 включ.

±(1-10-3Иизм+0,050)

св. 17,5 до 50,0

±(1-10-3иизм+0,30)

Б5-94

от 0 до 17,5 включ.

±(1-10-3Иизм+0,050)

св. 17,5 до 100,0

±(1-10-3Иизм+0,30)

Наименование

источника

питания

Диапазон измерения, А

Пределы допускаемой абсолютной погрешности измерения выходной силы тока, В

Б5-91

от 0 до 17,5 включ.

±(0,01 Тмакс+0,05)

где 1макс - верхний предел диапазона измерения силы тока, А

св. 17,5 до 25,0

±(0,01 Тмакс+0,50)

Б 5-92

от 0 до 15

±(0,01 Тмакс+0,05)

Б5-93

от 0 до 9

±(0,01 Тмакс+0,05)

Б 5-94

от 0 до 4,5

±(0,01Тмакс+0,05)

Наименование характеристики

Значение

Напряжение питающей сети переменного тока, В

230

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В

±(0,001Имакс+0,002)

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А

±(0,01 Тмакс+0,05)

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В

±(0,001-Имакс+0,02)

Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А

±(0,01 Тмакс+0,05)

Нестабильность выходного напряжения от времени за 8 непрерывной работы и за любые 10 мин., из этих 8ч, В

±0,003'Имакс

Нестабильность выходного тока от времени за 8 непрерывной работы и за любые 10 мин., из этих 8ч, А

±(0,01 Тмакс+0,05)

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более:

-    эффективного значения

-    амплитудного значения

0,6

12

Пульсации выходного тока в режиме стабилизации тока эффективного значения , мА, не более

10

Примечание:

где 1макс - верхний предел диапазона измерения силы тока, А; имакс - верхний предел диапазона измерения напряжения, В

Наименование характеристики

Значение

Мощность, потребляемая от сети питания переменного тока 230 В при номинальном напряжении, В •А, не более

600

Рабочие условия эксплуатации:

-    температура, °С

-    относительная влажность при +20°С, %, не более

-    уровень звуковой мощности, дБА, не более

от +10 до +35 80 60

Устойчивость к климатическим воздействиям по ГОСТ 22261-94, группа

2

Время непрерывной работы, ч, не менее

8

Время установления рабочего режима, мин., не более

15

Масса, кг, не более

1,6

Габаритные размеры (глубинахширинахвысота), мм, не более

220x140x90

Средняя наработка на отказ, ч, не менее

3200

Средний срок службы, лет, не менее

10

Наименование изделия

Обозначение

Кол-во

Источники питания Б5-91, Б5-92, Б5-93, Б5-94

ЦГИУ 571001.020

1

Руководство по эксплуатации

ЦГИУ571001.020РЭ**

1

Шнур питания сетевой

SCZ - 1R

1

Ящик картонный

ЦГИУ571001.025

1

Шнур соединительный

ЦГИУ571001.022*

1

Ящик транспортный

ЦГИУ571001.026*

1

Примечание:

* - поставляется по требованию заказчика

** - методика поверки МРБ МП. 2222-2012 поставляется в составе руководства по

эксплуатации с обозначением ЦГИУ571001.020РЭ.
