| Номер в госреестре | 68773-17 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные портативные |
| Обозначение типа СИ | SciAps X Series |
| Изготовитель | "SciAps Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 25.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные портативные SciAps X Series (далее по тексту -анализаторы) предназначены для измерений массовой доли химических элементов в металлах и сплавах по аттестованным методикам измерений.
Принцип действия анализаторов основан на регистрации спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой анализатора, взаимодействует с анализируемой пробой и вызывает вторичное излучение, спектр которого зависит от элементного состава.
Прибор работает на методике фундаментальных параметров.
Для более точного измерения массовой доли производителем в программу закладывается стандартный набор калибровок по алюминиевым, титановым, никелевым, медным, кобальтовым, нержавеющим, инструментальным, низколегированным металлам и сплавам. Для измерения не стандартных элементов (не входящих в базовые калибровки) требуются отдельное внесение данных элементов, что можно сделать дистанционно по запросу.
Анализаторы выполнены в виде портативного прибора, конструктивно состоящего из источника рентгеновского излучения (рентгеновская трубка), детектора, встроенной видеокамеры, автоматической системы защиты детектора, управляющей электроники, блока питания и сенсорного экрана управления.

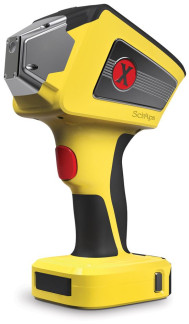

Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SciAps, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей.
Также реализован обмен данными между анализатором и персональным компьютером посредством USB и Wi-Fi.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SciAps |
| Номер версии (идентификационный номер) ПО | SciAps XRF v1.3.5-rc и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли, % | от 0,05 до 100 |
| Предел допускаемого среднеквадратического отклонения (СКО) значений результатов измерения массовой доли, %, не более | 1 |
| Пределы допускаемой относительной погрешности измерений массовой доли, %: |
| Наименование характеристики | Значение |
| В диапазоне: | |
| - от 0,05 до 1,60 % включ., | ±20 |
| - св. 1,60 до 5,80 % включ., | ±10 |
| - св. 5,80 до 100 % | ±3 |
Таблица 3 - Основные технические характеристики
| Диапазон показаний массовой доли, % | от 0,001 до 100 |
| Диапазон определяемых элементов | от Mg (Z=12) до Pu (Z=94) |
| Количество одновременно определяемых элементов | до 36 |
| Минимальное время экспозиции, с | 1 |
| Минимальная продолжительность работы в автономном режиме, ч | 20 |
| Условия эксплуатации: -температура, С° -относительная влажность, % | от -20 до +50 от 30 до 90 |
| Условия хранения: -температура, С° -относительная влажность, % | от -40 до +60 от 30 до 90 |
| Габаритные размеры, мм (ДхШхВ) | 185x267x115 |
| Масса, вместе с установленной в прибор АКБ, г, не более | 1,5 кг |
наносится типографским способом на титульный лист Руководства по эксплуатации. Комплектность средства измерений
Таблица 4
| Наименование | Количество, шт. |
| Стандартная комплектация | |
| Анализатор рентгенофлуоресцентный портативный SciAps X Series | 1 |
| Переносной чемодан | 1 |
| Проленовое окошко | 3 |
| АКБ | 2 |
| Зарядное устройство для АКБ | 1 |
| Сетевой кабель для зарядного устройства | 1 |
| Инструкция по эксплуатации на USB Flash drive | 1 |
| Методика поверки МП 023.Д4-17 | 1 |
| USB кабель | 1 |
| Опциональное программное обеспечение и аксессуары | |
| Переносной стенд | - |
| Аналитические программы для анализа почв, руд, пластиков, драгоценных металлов, баббитов и других материалов | - |
| Специализированное программное обеспечение на ПК для создания пользовательских эмпирических калибровок | - |
| Беспроводной принтер | - |
осуществляется по документу МП 023.Д4-17 «ГСИ. Анализаторы рентгенофлуоресцентные портативные SciAps X Series. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26 января 2017 г.
Основные средства поверки:
- стандартный образец состава никеля ГСО 8570-2004
- стандартный образец состава сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Ч1МФ, 25Ч1МФ, 30ХН2МФА, 12МХ, В2Ф, ГСО 4165-91П, 2489-91П - 2497-91П (комплект СО УГ0-УГ9).
- стандартный образец состава мельхиора типа МНЖМц30-1-1 (комплект М35) ГСО 551-86П - 555-86П
- стандартный образец состава деформируемого сплава ВЖ175-ИД ГСО 10126-2012 Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «SciAps Inc.», США
| Зарегистрировано поверок | 559 |
| Поверителей | 32 |
| Актуальность данных | 16.11.2024 |
