| Номер в госреестре | 68779-17 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | серии TBS |
| Изготовитель | Акционерное общество «ТеконГруп» (АО «ТеконГруп»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 25.09.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты серии TBS (далее - барьеры) предназначены для передачи аналоговых унифицированных сигналов силы постоянного электрического тока во вторичную часть измерительной системы, а также для ограничения тока и напряжения до искробезопасных значений в электрических цепях и сопряжения искробезопасных и искроопасных цепей.
Конструктивно барьеры представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами, разъемами для подключения внешних цепей (разъемы для подсоединения искробезопасных цепей синего цвета). Плата устанавливается в пластиковый корпус, закреплена в монтажном профиле торцевыми крышками. Крышки пломбируются с целью устранения доступа к деталям.
Барьеры относятся к связанному электрооборудованию, реализуют вид взрывозащиты «i» (искробезопасная электрическая цепь) с уровнем взрывозащиты «ia», относятся к подгруппе IIC и имеют маркировку «[Ex ia Ga] IIC» в соответствии с ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ 31610.0-2014 (IEC 60079-0:2011).
В состав серии барьеров входят барьеры, указанные в таблице 1.
Таблица 1 - Перечень модификаций барьеров
| Наименование | Обозначение | Назначение |
| TBS AI-01 | БНРД.426475.006 | Одноканальный барьер для передачи сигналов постоянного тока от 4 до 20 мА из взрывоопасной зоны во взрывобезопасную с питанием источника сигнала, находящегося во взрывоопасной зоне |
| TBS AI-H-01 | БНРД.426475.007 | Одноканальный барьер для передачи сигналов постоянного тока от 4 до 20 мА из взрывоопасной зоны во взрывобезопасную с питанием источника сигнала, находящегося во взрывоопасной зоне, и одновременной двухсторонней передачей данных по HART-протоколу |
| TBS AO-01 | БНРД.426475.008 | Одноканальный барьер для передачи сигналов постоянного тока от 4 до 20 мА из взрывобезопасной зоны во взрывоопасную |
| TBS AO-H-01 | БНРД.426475.009 | Одноканальный барьер для передачи сигналов постоянного тока от 4 до 20 мА из взрывобезопасной зоны во взрывоопасную и одновременной двухсторонней передачей данных по HART-протоколу |
Барьеры TBS AI-01 и TBS AI-H-01 обеспечивают питание источников сигнала, находящихся во взрывоопасной зоне, с унифицированным токовым выходом от 4 до 20 мА. Барьеры TBS AI-H-01 и TBS AO-H-01 одновременно с передачей аналоговых сигналов тока обеспечивают двухстороннюю передачу данных по HART-протоколу.
Барьеры предназначены для установки и эксплуатации вне взрывоопасных и пожароопасных зон, не требуют искробезопасного заземления.

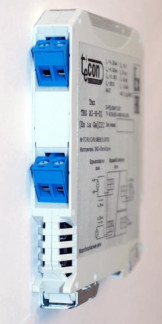

Фотографии общего вида барьеров приведены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Барьеры могут применяться в различных отраслях промышленности на взрывоопасных производствах.
отсутствует.
Таблица 2 - Метрологические характеристики
| Характеристика | Тип барьера | |||
| TBS AI-01 | TBS AI-H-01 | TBS AO-01 | TBS AO-H-01 | |
| Число каналов в барьере | 1 | |||
| Диапазон преобразований (вход/выход), мА | от 4 до 20/от 4 до 20 | |||
| Пределы допускаемой основной приведенной погрешности при преобразовании сигналов постоянного тока, % от диапазона преобразований | ±0,1 | |||
| Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды, | ±0,5 от основной на каждые 10 °С. | |||
| Поддержка обмена по HART-протоколу | нет | имеется | нет | имеется |
| Ех-маркировка | [Ex ia Ga] IIC | |||
| Максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей без нарушения взрывобезопасности, Um, В | 250 | |||
| Максимальное выходное напряжение на соединительных устройствах искробезопасных цепей, Uo, В | 25,2 | 26 | 25,2 | |
| Максимальный выходной ток, который может протекать в соединительных устройствах искробезопасных цепей, I0, мА | 94 | 97 | 94 | |
| Максимальная внешняя емкость С0, нФ | 75 | 69 | 75 | |
| Максимальная внешняя индуктивность L0, мГн | 1,8 | |||
| Ток срабатывания предохранителей, мА | 32 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более TBS AI-01 | 1,62 |
| TBSAI-H-01 | 1,92 |
| TBS AO-01 | 1,57 |
| TBS AO-H-01 | 1,76 |
| Габаритные размеры, мм, не более: (длина х ширина х высота) | 13х110х115 |
| Масса, кг, не более: | 0,1 |
| Наименование характеристики | Значение | |
| Нормальные условия эксплуатации | температура окружающего воздуха, °С | от +20 до +30 |
| относительная влажность окружающего воздуха, % | от 50 до 80 | |
| атмосферное давление, кПа | от 84,0 до 106,7 | |
| Рабочие условия эксплуатации | температура окружающего воздуха, °С | от -40 до +60 |
| относительная влажность окружающего воздуха (без конденсации), % | до 98 | |
| атмосферное давление, кПа | от 84,0 до 106,7 | |
| Срок службы, лет, не менее | 15 | |
| Средняя наработка на отказ, ч, не менее | 100 000 | |
наносится на боковую панель барьера приклеиванием шильдика, на титульный лист руководства по эксплуатации и паспорта барьеров типографским способом.
Таблица 5 - Комплектность барьеров
| Наименование | Обозначение | Количество, шт. |
| Барьер искрозащиты | TBS | согласно заказу |
| Руководство по эксплуатации | БНРД.426475.005РЭ | 1 |
| Паспорт | БНРД.426475.006ПС, БНРД.426475.007ПС, БНРД.426475.008ПС, БНРД.426475.009ПС | 4 |
| Методика поверки | БНРД.426475.005МП | 1 |
| Упаковка | - | 1 |
осуществляется по документу БНРД.426475.005МП «Барьеры искрозащиты серии TBS. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.07.2017 г.
Основные средства поверки:
калибратор электрических сигналов СА 100, регистрационный номер Федерального информационного фонда по обеспечению единства измерений (регистрационный № 19612-03); нановольтметр/микроомметр 34420А (регистрационный № 47886-11); мера электрического сопротивления однозначная МС 3050М, 100 Ом (регистрационный № 46843-11);
мера электрического сопротивления однозначная P 3030, 10 Ом (регистрационный № 18445-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки вносится в паспорт барьера и свидетельство о поверке.
ГОСТ 31610.0 -2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ 22261-94 ЕССИ. Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4218-005-54897848-2016 (БНРД.426475.005ТУ) Барьеры искрозащиты серии TBS. Технические условия
| Зарегистрировано поверок | 432 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
