| Номер в госреестре | 68788-17 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | YN-100 |
| Изготовитель | Компания "Snow lake, wuxi special instrument Co., Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры показывающие YN-100 (далее по тексту - манометры) предназначены для измерений избыточного давления в составе гидростанции на Зарагижской ГЭС.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.

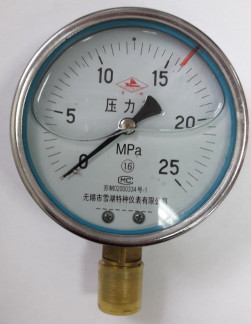

Общий вид манометра представлен на рисунке 1.
отсутствует.
Таблица 1- Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, МПа | от 0 до 25 |
| Пределы основной допускаемой приведенной погрешности, % (от верхнего предела измерений) | ±1,6 |
| Вариация показаний, % | 1,6 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С | ±0,8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -25 до +55 80 |
| Габаритные размеры (диаметрхглубина), мм, не более | 105x45 |
| Масса, кг, не более | 0,740 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Манометр показывающий YN-100 | 6 шт. |
| Паспорт | 6 экз. |
осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-600 2-го разряда по ГОСТ Р 8.802-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометрам показывающим YN-100
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
