Государственный реестр средств измерений

Мультиметры цифровые В7-358.250, 68798-17

68798-17
Мультиметры цифровые В7-358.250 (далее - мультиметр) предназначены для измерений:
Карточка СИ
Номер в госреестре 68798-17
Наименование СИ Мультиметры цифровые
Обозначение типа СИ В7-358.250
Изготовитель Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА"), г Екатеринбург
Год регистрации 2017
Срок свидетельства 05.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Мультиметры цифровые В7-358.250 (далее - мультиметр) предназначены для измерений:

-    среднеквадратических значений напряжения переменного тока;

-    среднеквадратических значений силы переменного тока;

-    напряжения и силы постоянного тока положительной и отрицательной полярности;

-    частоты, напряжения и силы переменного тока;

-    сопротивления постоянному току.

Описание

Принцип действия мультиметра основан на преобразовании входных значений измеряемой величины в цифровой код. Результат измерения отображается на жидкокристаллическом дисплее. Мультиметр позволяет проверять целостность электрических цепей и тестировать p-n переходы со звуковой индикацией.

Конструктивно мультиметр представляет собой переносной прибор настольного исполнения. Органы управления, индикации и присоединения мультиметра расположены на верхней панели.

Мультиметр питается от встроенной литий-полимерной аккумуляторной батареи напряжением 3,7 В и ёмкостью не менее 3500 мАч. Зарядку аккумуляторной батареи производят с помощью встроенного зарядного устройства мультиметра, питание на который подается от адаптера 220 В - USB через соединитель, находящийся на задней панели мультиметра.

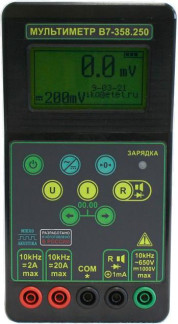

Общий вид и схема пломбировки мультиметров от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.

1 2

Программное обеспечение

Работа мультиметра осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от аппаратной части не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части мультиметра, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра мультиметра содержит массивы (таблицы), учитывающие конструктивные особенности мультиметра и измерительного тракта конкретного мультиметра. С помощью этих таблиц осуществляется преобразование (в цифровую форму) входных значений измеряемой величины. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого экземпляра мультиметра будет своим, поэтому на дисплее он не отображается.

Конструкция мультиметра исключает возможность несанкционированного влияния на ПО мультиметра и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

В7-358.250

Номер версии (идентификационный номер) ПО

не ниже 1.01

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики (диапазоны измерений)

Наименование характеристики

Значение

характеристики

Диапазоны измерений среднеквадратических значений силы переменного тока, в диапазоне частот от (30 до-104) Гц, А

от 0 до 0,2 от 0 до 2 от 0 до 20

Диапазоны измерений среднеквадратических значений напряжения переменного тока, В: в диапазоне частот от (30 до 104 ) Гц

от 0 до 2 от 0 до 20 от 0 до 200

в диапазоне частот от (30 до-103) Гц

от 0 до 650

Диапазоны измерений значений напряжения постоянного тока, В

от 0 до 0,2 от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 650

Диапазоны измерений значений силы постоянного тока, А

от 0 до 0,002 от 0 до 0,02 от 0 до 0,2 от 0 до 2 от 0 до 20

Диапазоны измерений значений частоты напряжения переменного тока, Гц в диапазоне измерений: от 0 до 2 В от 0 до 20 В от 0 до 200 В

от 30 до 1 104

от 0 до 650 В (так правильно или нет исходя что например только на частоте от 30 до 1103)

30 до 1103

Диапазоны измерений значений частоты силы переменного тока, Гц, в диапазоне измерений: от 0 до 0,2 А от 0 до 2 А от 0 до 20 А

от 30 до 1-104

Диапазоны измерений значений сопротивления постоянному току, Ом

от 0 до 2 103 от 0 до 20 • 103 от 0 до 200-103 от 0 до 2-106

Таблица 3 - Метрологические характеристики (пределы допускаемой основной абсолютной погрешности измерений)_

Наименование

характеристики

Значение характеристики

Диапазоны измерений

Значение

погрешности

Напряжение постоянного тока, В

от 0 до 0,2

±0,2 мВ

от 0 до 2

±2 мВ

от 0 до 20

±20 мВ

от 0 до 200

±200 мВ

от 0 до 650

±1000 мВ

Сила постоянного тока, А

от 0 до 0,002

±0,002 мА

от 0 до 0,02

±0,02 мА

от 0 до 0,2

±0,2 мА

от 0 до 2

±2 мА

от 0 до 20

±50 мА

Среднеквадратическое значение напряжения переменного тока, В

от 0 до 2

±10 мВ

от 0 до 20

±100 мВ

от 0 до 200

±1000 мВ

от 0 до 650

±5000 мВ

Среднеквадратическое значение силы переменного тока, А

от 0 до 0,2

±1 мА

от 0 до 2

±10 мА

от 0 до 20

±100 мА

Частота напряжения переменного тока, Гц

от 30 до 100 включ.

±0,3 Гц

св. 100 до 10000

±2 Гц

от 30 до 100 включ. (для предела «0-650 В»)

±0,3 Гц

св. 100 до 1000 (для предела «0-650 В»)

±2 Гц

Частота силы переменного тока, Гц

от 30 до 100 включ.

±0,3 Гц

св. 100 до 10000

±2 Гц

Сопротивление постоянному току, кОм

от 0 до 0,25 включ.

±1 Ом

св. 0,25 до 0,8 включ.

±2 Ом

св. 0,8 до 2

±3 Ом

от 0 до 2,5 включ.

±0,01 кОм

св. 2,5 до 8 включ.

±0,02 кОм

св. 8 до 20

±0,03 кОм

от 0 до 25 включ.

±0,1 кОм

св. 25 до 80 включ.

±0,2 кОм

св. 80 до 200

±0,3 кОм

от 0 до 250 включ.

±1 кОм

св. 250 до 800 включ.

±2 кОм

св. 800 до 2000

±3 кОм

Таблица 4 - Метрологические характеристики (пределы допускаемой дополнительной абсолютной погрешности измерений, обусловленной отклонением температуры воздуха от нормально допустимой)_

Наименование

характеристики

Значение характеристики

Диапазоны измерений

Значение

погрешности

Напряжение постоянного тока, В

от 0 до 0,2

±0,1 мВ на 10 °С

от 0 до 2

±1 мВ на 10 °С

от 0 до 20

±10 мВ на 10 °С

от 0 до 200

±100 мВ на 10 °С

от 0 до 650

±500 мВ на 10 °С

Наименование

характеристики

Значение характеристики

Диапазоны измерений

Значение

погрешности

Сила постоянного тока, А

от 0 до 0,002

±0,001 мА на 10 °С

от 0 до 0,02

±0,01 мА на 10 °С

от 0 до 0,2

±0,1 мА на 10 °С

от 0 до 2

±1 мА на 10 °С

от 0 до 20

±25 мА на 10 °С

Среднеквадратическое значение напряжения переменного тока, В

от 0 до 2

±5 мВ на 10 °С

от 0 до 20

±50 мВ на 10 °С

от 0 до 200

±500 мВ на 10 °С

от 0 до 650

±2000 мВ на 10 °С

Среднеквадратическое значение силы переменного тока, А

от 0 до 0,2

±0,5 мА на 10 °С

от 0 до 2

±5 мА на 10 °С

от 0 до 20

±50 мА на 10 °С

Частота напряжения переменного тока, Гц

от 30 до 100 включ.

±0,1 Гц

св. 100 до 10000

±1 Гц

от 30 до 100 включ. (для предела «0-650 В»)

±0,1 Гц

св. 100 до 1000 (для предела «0-650 В»)

±1 Гц

Частота силы переменного тока, Гц

от 30 до 100 включ.

±0,1 Гц

св. 100 до 10000

±1 Гц

Сопротивление постоянному току, кОм

от 0 до 2

±1 Ом на 10 °С

от 0 до 20

±10 Ом на 10 °С

от 0 до 200

±100 Ом на 10 °С

от 0 до 2000

±1 кОм на 10 °С

Таблица 5 - Технические характеристики средства измерений

Наименование характеристики

Значение характеристики

Сопротивление изоляции корпуса мультиметра, не менее, МОм

20

Средняя наработка на отказ, не менее, ч

4000

Установленный срок службы, не менее, лет

6

Масса, не более, кг

0,75

Г абаритные размеры, не более, мм

50x105x200

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)

Рабочие условия применения

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

группа 3 по ГОСТ 22261-94 от +5 до +40 90 при температуре +25°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность мультиметра.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование изделия

Обозначение

Количество

1. Мультиметр цифровой В7-358.250

МКИЯ.422160.001

1

2. Провод соединительный со щупом

2

3. Адаптер 220 В - USB (5 B. 1 A)*

1

4. Кабель USB 2.0 А - В (m - m)

1

5. Вставка плавкая ВП2Б-1-3,15 АБ

6. Транспортная тара

В7-358.250/Я1

1

7. Мультиметр цифровой В7-358.250. Руководство по эксплуатации

МКИЯ.422160.001 РЭ

1

8. Мультиметр цифровой В7-358.250. Формуляр

МКИЯ.422160.001 ФО

1

9. Мультиметры цифровые В7-358.250. Методика поверки

МКИЯ.422160.001 МП

1

* Допускается комплектовать мультиметр адаптером с током более 1 А

Поверка

осуществляется по документу МКИЯ.422160.001 МП «Мультиметры цифровые В7-358.250. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 30 мая 2017 г.

Основные средства поверки:

-    калибратор универсальный Н4-7 (рег. номер № 22125-01);

-    генератор сигналов низкочастотный измерительный Г3 053.2 (рег. № 29283-14);

-    магазин сопротивления Р4831 (рег. номер № 48930-12);

-    калибратор электрического сопротивления КС-100К5Т (рег. номер № 38140-08). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 .. .30А;

Госуда-р8ственная поверочная схема для средств изме-1рений сил6ы переменного электрического тока от 110- до 100 А в диапазоне частот от 110- до 110 Гц приложение к приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот 1-10 .210 Гц;

Государственная поверочная схема для средств измерений электрического сопротивления приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

ТУ 4221-136-20883295-2015 «Мультиметр цифровой В7-358.250. Технические условия».
