| Номер в госреестре | 68806-17 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | серии РиМ 189 |
| Изготовитель | Акционерное общество "Радио и Микроэлектроника" (АО "РиМ"), г. Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные серии РиМ 189 (далее - счетчики) предназначены для измерений (в зависимости от модификаций): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в однофазных двухпроводных электрических цепях переменного тока промышленной частоты; среднеквадратического значения фазного тока; среднеквадратического значения фазного напряжения; частоты питающей сети; удельной энергии потерь в цепях тока; коэффициента реактивной мощности цепи tg ф; коэффициента активной мощности cos ф; тока нулевого провода.
Счетчики измеряют показатели качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S:
- установившееся отклонение напряжения 5Иу;
- отклонение частоты Af.
Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи специализированных микросхем со встроенными АЦП. Остальные параметры, измеряемые счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и частоты сети.
Счетчики состоят из двух или одного оснований(ия) корпуса, в зависимости от исполнения корпуса счетчика (корпус «тип I», «тип II», «тип III» и «тип IV»). Корпус «тип I» выполнен в виде основания с отверстием диаметром 12 мм для прохода фазного провода ответвления к абоненту и выводом нулевого провода. Корпус «тип II» выполнен в виде двух отдельных оснований соединяющихся между собой при помощи шлейфа, каждое из которых имеет отверстие диаметром 12 мм для прохода фазного, и нулевого провода ответвления к абоненту соответственно. Корпус «тип III» выполнен в виде двух оснований соединяющихся между собой при помощи самонарезающих винтов, клеммного отсека и, шлейфа и имеют два отверстия диаметром 12 мм для прохода фазного, и нулевого провода ответвления к абоненту соответственно. Корпус «тип IV» выполнен в виде основания с двумя отсеками, для подключения коммуникатора и замены элемента питания (батарейки) без снятия пломбы поверителя и имеет два отверстия диаметром 12 мм для прохода фазного, и нулевого провода ответвления к абоненту соответственно.
Счетчики выпускаются в следующих модификациях: РиМ 189.1Х-ХХ (РиМ 189.11-01, РиМ 189.12-01, РиМ 189.13-01, РиМ 189.14-01, РиМ 189.15-01, РиМ 189.16-01, РиМ 189.17-01, РиМ 189.18-01) и РиМ 189.2Х-ХХ (РиМ 189.21, РиМ 189.21-01, РиМ 189.22, РиМ 189.22-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28). Которые отличаются: наличием устройства коммутации нагрузки (далее - УКН), наличием приемника сигналов глобальных навигационных спутниковых систем (далее - ГНСС), возможностью замены элемента питания (батарейки) и установки коммуникатора.

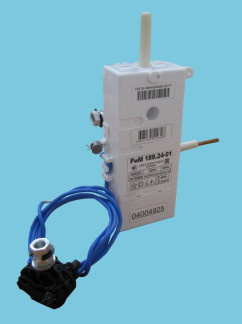

Общий вид средства измерений представлен на рисунках 1, 2, 3, 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5, 6, 7, 8.
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки РиМ 189.11-01, РиМ 189.12-01, РиМ 189.13-01, РиМ 189.14-01
о
РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01 в корпусе «тип I»
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | Исполнения счетчиков |
| Идентиф икационное наименование ПО | РМ18911 ВНКЛ.411152.051 ПО 1) | РиМ 189.11-01, РиМ 189.13-01 |
| РМ18912 ВНКЛ.411152.051-01 ПО 1) | РиМ 189.12-01, РиМ 189.14-01 | |
| РМ18915 ВНКЛ.411152.051-02 ПО 1) | РиМ 189.15-01, РиМ 189.17-01 | |
| РМ18916 ВНКЛ.411152.051-03 ПО 1) | РиМ 189.16-01, РиМ 189.18-01 | |
| РМ18921 ВНКЛ.411152.088 ПО | РиМ 189.21, РиМ 189.21-01 | |
| РМ18922 ВНКЛ.411152.088-01 ПО | РиМ 189.22, РиМ 189.22-01 | |
| РМ18923 ВНКЛ.411152.088-02 ПО | РиМ 189.23, РиМ 189.23-01 | |
| РМ18924 ВНКЛ.411152.088-03 ПО | РиМ 189.24, РиМ 189.24-01 | |
| РМ18925 ВНКЛ.411152.088-04 ПО | РиМ 189.25 | |
| РМ18926 ВНКЛ.411152.088-05 ПО | РиМ 189.26 | |
| РМ18927 ВНКЛ.411152.088-06 ПО | РиМ 189.27 | |
| РМ18928 ВНКЛ.411152.088-07 ПО | РиМ 189.28 | |
| Номер версии (идентификационный номер) ПО | 189.11 не ниже 1.00 | РиМ 189.11-01, РиМ 189.13-01 |
| 189.12 не ниже 1.00 | РиМ 189.12-01, РиМ 189.14-01 | |
| 189.15 не ниже 1.00 | РиМ 189.15-01, РиМ 189.17-01 | |
| 189.16 не ниже 1.00 | РиМ 189.16-01, РиМ 189.18-01 | |
| 189.21 не ниже 1.00 | РиМ 189.21, РиМ 189.21-01 | |
| 189.22 не ниже 1.00 | РиМ 189.22, РиМ 189.22-01 | |
| 189.23 не ниже 1.00 | РиМ 189.23, РиМ 189.23-01 | |
| 189.24 не ниже 1.00 | РиМ 189.24, РиМ 189.24-01 | |
| 189.25 не ниже 1.00 | РиМ 189.25 | |
| 189.26 не ниже 1.00 | РиМ 189.26 | |
| 189.27 не ниже 1.00 | РиМ 189.27 | |
| 189.28 не ниже 1.00 | РиМ 189.28 | |
| Цифровой идентификатор ПО | Исполняемый код защищен от считывания и модификации | Для всех |
| Алгоритм вычисления контрольной суммы исполняемого кода | Не используется | Для всех |
Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение | |||||
| РиМ 189. 11-01 | РиМ 189. 12-01 | РиМ 189. 15-01 | РиМ 189. 16-01 | РиМ 189.21, РиМ 189. 21-01 | РиМ 189.22, РиМ 189. 22-01 | |
| РиМ 189. 13-01 | РиМ 189. 14-01 | РиМ 189. 17-01 | РиМ 189. 18-01 | РиМ 189.23, РиМ 189. 23-01 | РиМ 189.24, РиМ 189. 24-01 | |
| РиМ 189.25 | РиМ 189.26 | |||||
| РиМ 189.27 | РиМ 189.28 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Класс точности: при измерении активной энергии | 1 | |||||
| при измерении реактивной энергии | 2 1) | 1 | ||||
| Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии, %, при: 0,05/s < I < 0,10/s cos ф 1,00 0,10/s < / < 1тах cos ф 1,00 0,10/й < / < 0,20/й cos ф 0,50 инд. ОДО/g < / < 0,20/д cos ф 0,80 емк. 0,20/д < / < lmax cos ф 0,50 инд. 0,20/й < / < lmBS cos ф 0,80 емк. | ±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0 | |||||
| Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии, %, при: 0,05/д < 1 < 0Д0/е sin Ф 1,00 ОДО/g < [ < [тах МПФ 1,00 ОДО/д < / < 0,20/д sin ф 0,50 0,20/д < I < [тах sin Ф 0,50 0,20/д < / < [тах sin ф 0,25 | ±2,5 ±2,0 ±2,5 ±2,0 ±2,5 | ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 | ||||
| Пределы допускаемой основной относительной погрешности при измерении коэффициента активной мощности cos ф, %, не более | ±4,0 | ±3,0 | ||||
| Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф, %, в диапазоне: 0,2/д < / < 1,0/д 1,0/д < / < 1тах | ±2,5 ±2,0 | |||||
| 1 | 2 3 4 5 | 6 7 |
| Пределы допускаемой основной относительной погрешности при измерении полной мощности, %, не более | ±3,0 | ±2,0 |
| Пределы допускаемой основной относительной погрешности при измрении среднеквадратических значений тока 5% %, в диапазоне 0,1^ — f | ±0,5 | |
| Пределы допускаемой основной относительной погрешности при измерении фазного напряжения, %, в диапазоне от 140 В до 280 В | ±0,5 | |
| Пределы допускаемой основной относительной погрешности при измерении установившегося отклонения напряжения основной частоты 5Uy, %, в диапазоне значений от - 30 до + 50, не более | ±0,5 | |
| Пределы допускаемой основной относительной погрешности при измерении удельной энергии потерь в цепях тока, %, в диапазоне 0Д/е < I < [тах | ±1,0 | |
| Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от -45 °С до + 85 °С, не более | ±5 | |
| Пределы допускаемой абсолютной погрешности при измерении частоты напряжения сети Af, Гц, в диапазоне значений от 42,5 Гц до 57,5 Гц, не более | ±0,030 | |
| Пределы дополнительной относительной погрешности, при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, %, при: 0,9(ШН <U< 1Д0Ua cos ф 1,00 0,9(ШН < U < 1ДОUa cos ф 0,50 инд. | ±0,7 ±1,0 | |
Пределы дополнительной относительной погрешности, при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне,%, при:
0,90i/H <U< 1,10 Ua sin ф 1,00 0,9(ШН < U < 1ДОUa sin ф 0,50 инд.
Пределы дополнительной относительной погрешности, при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, %, при: от 140 В до 280 В включ., cos ф 1,00
от 140 В до 280 В включ., cos ф 0,50 инд.
±1,0
±1,5
±0,7
±1,0
±0,7
±1,0
Пределы дополнительной относительной погрешности, при измерении реактивной энергии, вызываемой изменением напряжения расширенном рабочем диапазоне, %, при: от 140 В до 280 В включ., sin ф 1,00
±1,0
±1,5
±0,7
±1,0
от 140 В до 280 В включ., sin ф 0,50 инд.
Температурный коэффициент при измерении активной энергии,
%/К, при: cos ф 1,00 cos ф 0,50 инд cos ф 0,80 емк
±0,05
±0,07
±0,07
±0,05
±0,07
±0,07
Температурный коэффициент при измерении реактивной энергии, %/К, при: sin ф 1
sin ф 0,50 инд sin ф 0,50 емк sin ф 0,25 инд sin ф 0,25 емк
Базовый ток, А
±0,010
±0,015
±0,015
±0,015
±0,015
±0,05
±0,07
±0,07
±0,07
±0,07
5
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Максимальный ток, А | 100 | 80 | 100 | 80 | 100 | 80 |
| Номинальное напряжение, В | 230 | |||||
| Номинальная частота, Гц | 50 | |||||
| Суточный ход (точность хода ЧРВ) часов при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более | ±0,5 | |||||
| Стартовый ток: - при измерении активной энергии, мА - при измерении реактивной энергии, мА | 20 | |||||
| 25 | 20 | |||||
| Постоянная счетчика, имп ./(кВт-ч) [имп./(кварч)] | 4000 | |||||
| Количество тарифов | 8 | |||||
| Наличие УКН (макс. коммутируемый ток, А) | нет | есть (80) | нет | есть (80) | нет | есть (80) |
| Наличие ГНСС | нет | есть 2) | ||||
| Наличие отсека для коммуникатора | есть 3) 4) | |||||
| Возможность замены элемента питания без вскрытия пломбы поверителя | 4) есть 7 | |||||
| Измерение тока нейтрали | нет | есть | есть 5) | |||
| Время сохранения данных, лет, не менее | 40 | |||||
| Полная мощность, потребляемая каждой цепью тока, В А, не более | 0,1 | |||||
| Полная мощность, потребляемая каждой цепью напряжения, В • А, не более | 10 | |||||
| Активная мощность, потребляемая каждой цепью напряжения, Вт, не более | 1,5 | |||||
| Габаритные размеры, мм, не более высота ширина длина | 245 150 145 | |||||
| Масса, кг, не более | 1 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 95 от 70 до 106,7 | от -45 до +60 95 от 70 до 106,7 | ||||
| Средняя наработка до отказа, ч, не менее | 180 000 | 220 000 | ||||
| Средний срок службы Тсл, лет, не менее | 30 | |||||
Окончание таблицы 2_
1) для счетчиков типа РиМ 189.13-01, РиМ 189.14-01, РиМ 189.17-01, РиМ 189.18-01 учет реактивной энергии в целях технического учета;
2) для счетчиков РиМ 189.23, РиМ 189.23-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.27,
РиМ 189.28;
3) в корпусе «тип III» только для РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24,
РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28;
4) во всех модификациях при использовании корпуса «тип IV»;
5) для счетчиков типа РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.
Требования к точности при измерении показателей качества электроэнергии соответствуют классу S по ГОСТ 30804.4.30-2013.
наносится на корпус счетчика методом шелкографии. В эксплуатационной документации на титульных листах изображение Знака поверки наносится печатным способом.
Таблица 3 - Комплект поставки счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный серии РиМ 189 (одно из исполнений) | 1 шт. | |
| Паспорт(одно из исполнений) | 1 экз. | |
| Дисплей дистанционный РиМ 040.031)’ 2), РиМ 040.051)’ 3) | 1 шт. | |
| Комплект монтажных частей 1) | 1 комп. | |
| Руководство по эксплуатации 1) (одно из исполнений) | 1 экз. | |
| Методика поверки 1) | ВНКЛ.411152.088 ДИ | 1 экз. |
| Терминал мобильный РиМ 099.01 1) | ВНКЛ.426487.030 | 1 комп. |
| Коммуникатор RF-PLC РиМ 090.04 1)1 4) | ВНКЛ.426477.045 | 1 шт. |
| Руководство по монтажу счетчиков на опору ВЛ 1) | ВНКЛ.410106.007 Д | 1 экз. |
| Руководство по обмену данными в счетчиках электроэнергии. Сопроводительная документация по чтению, тарификации и управлению нагрузкой 1) | СТО ВНКЛ.14-2015 | 1 экз. |
| 1) поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков; 2) только для счетчиков РиМ 189.11-01, РиМ 189.12-01, РиМ 189.13-01, РиМ 189.14-01, РиМ 189.15-01, РиМ 189.16-01, РиМ 189.17-01, РиМ 189.18-01; 3) только для счетчиков РиМ 189.21, РиМ 189.21-01, РиМ 189.22, РиМ 189.22-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28; 4) только для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. | ||
осуществляется по документу ВНКЛ.411152.088 ДИ «Счетчики электрической энергии однофазные многофункциональные серии РиМ 189. Методика поверки», утвержденному ФГУП «СНИИМ» 27 июня 2017 года.
Основные средства поверки:
Установка УППУ-МЭ 3.1 (рег. № 29123-05, класс точности 0,05, 220/380 В, (0,01- 100) А, ПГ ±(0,03-0,06) %).
Секундомер СОС пр. (рег. № 11519-11, (0,2 - 60) мин.; цена деления 0,2 с; ПГ ±1 с/ч.). Персональный компьютер с соответствующим ПО.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик в виде оттиска поверительного клейма в установленном месте в соответствии с рисунками 5, 6, 7, 8 и на свидетельство о поверке или в соответствующем разделе паспорта.
приведены в эксплутационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.
«Счетчики электрической энергии однофазные многофункциональные серии РиМ 189. Технические условия ТУ 4228-062-11821941-2013».
