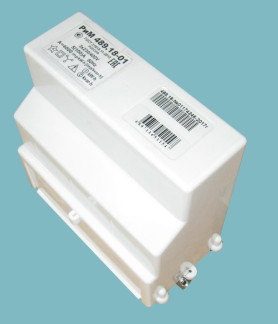

Счетчики электрической энергии трехфазные многофункциональные РиМ 489, 68807-17

Пломба поверителя

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РМ48918 ВНКЛ.411152.052 ПО

РМ48919 ВНКЛ.411152.052-01 ПО

РМ48926 ВНКЛ.411152.078-01 ПО

РМ48927 ВНКЛ.411152.078-02 ПО

РМ48928 ВНКЛ.411152.078-03 ПО

РМ48929 ВНКЛ.411152.078-04 ПО

Номер версии (идентификационный номер) ПО

489.18 не ниже 1.00

489.19 не ниже 1.00

489.26 не ниже 1.00

489.27 не ниже 1.00

489.28 не ниже 1.00

489.29 не ниже 1.00

Цифровой идентификатор ПО

Исполняемый код защищен от считывания и модификации

Алгоритм вычисления контрольной суммы исполняемого кода

Не используется

Значение

Наименование характеристики

РиМ 489.18-01

РиМ 489.26

РиМ 489.27

РиМ 489.19-01

РиМ 489.28

РиМ 489.29

1

2

3

4

Класс точности:

при измерении активной энергии

1

при измерении реактивной энергии

2

1

Пределы допускаемой основной

относительной погрешности счетчиков

при измерении активной энергии, %, при:

0,05/s < / < 0,10/s, cos ф 1,00

±1,5

0Д0/В < / > !тах cos ф 1,00

±1,0

0Д0/5 < / < 0,20/g cos ф 0,50 инд.

±1,5

0Д0/д < / < 0,20/д, cos ф 0,80 емк.

±1,5

0,20/д < / < Imax, cos Ф 0,50 ИНД.

±1,0

0,20/д < / < lmax, cos ф 0,80 емк.

±1,0

Пределы допускаемой основной

относительной погрешности счетчиков

при измерении реактивной энергии, %, при:

0,05/д < / < ОДО/д, sin ф 1,00

±2,5

±1,5

ОДО/д < / < sin Ф 1,00

±2,0

±1,0

0Д0/Й < 1 < 0,20/й, sin ф 0,50

±2,5

±1,5

0,20/g < 1 < sin ф 0,50

±2,0

±1,0

0,20/д < 1 < lmax, sin Ф 0,25

±2,5

±1,5

1

2

3 4

Пределы допускаемой основной относительной погрешности при измерении коэффициента активной мощности cos ф, %, не более

±4,0

±3,0

Пределы допускаемой основной относительной погрешности при измерении полной мощности, %, не более

±3,0

±2,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф, %, в диапазоне:

0,2/д < I < 1,0 1,0/е < / < !тах

±3,5

±3,0

±2,5

±2,0

Пределы допускаемой основной относительной погрешности при измрении среднеквадратических значений тока б^ф, %, в диапазоне 0,05 /в < / < 1тах

±0,5

Пределы допускаемой основной относительной погрешности при измерении фазного напряжения, %, в диапазоне от 140 В до 264 В

±0,5

Пределы допускаемой основной относительной погрешности при измерении линейного (межфазного) напряжения, %, в диапазоне от 242 В до 457 В

±0,5

Пределы допускаемой основной относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %, в диапазоне значений от - 30 до + 50, не более

±0,5

Пределы допускаемой основной относительной погрешности при измерении удельной энергии потерь в цепях тока, %, в диапазоне 0Д/„ < / <

±1,0

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от -45 °С до + 85 °С, не более

±5

Пределы допускаемой абсолютной погрешность при измерении частоты напряжения сети Af, Гц, в диапазоне значений от 42,5 Гц до 57,5 Гц, не более

±0,010

Пределы дополнительной относительной погрешности, при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, %, при: 0,90Z/H < U < l,10i/H cos Ф 1,00 0,90УН < U < 1Д0£/Н cos ф 0,50 инд.

±0,7

±1,0

1

2

3 4

Пределы дополнительной относительной погрешности, при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне,%, при:

0,90УН < U < 1Д0£/Н sin ф 1,00 0,90i/H < U < sin ф 0,50 инд.

±1,0

±1,5

±0,7

±1,0

Пределы дополнительной относительной погрешности, при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, %, при: от 140 В до 264 В включ., cos ф 1,00 от 140 В до 264 В включ., cos ф 0,50 инд.

±0,7

±1,0

Пределы дополнительной относительной погрешности, при измерении реактивной энергии, вызываемой изменением напряжения расширенном рабочем диапазоне, %, при: от 140 В до 264 В включ., sin ф 1,00 от 140 В до 264 В включ., sin ф 0,50 инд.

±1,0

±1,5

±0,7

±1,0

Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, не более

±1

Погрешность измерения длительности перенапряжения AtnET в диапазоне значений от 0,04 до 60 с, не более

±1

Погрешность измерения глубины провала перенапряжения 5Un в диапазоне значений от минус 10 % до минус 70 %, не более

±1

Погрешность измерения величины перенапряжения AUnEr в диапазоне значений от UHOm до 1,5 UHOm с неопределенностью ±1 %, не более

±1

Допускаемая относительная погрешность при измерении напряжения прямой последовательности U1(1) в диапазоне значений напряжения от 0,8 Uhom до 1,15 UHOM, не более

±0,5

Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, не более

±0,3

Температурный коэффициент при измерении

активной энергии, %/К

при:

cos ф 1,00 cos ф 0,50 инд cos ф 0,80 емк

±0,050

±0,070

±0,070

±0,050

±0,070

±0,070

1

2

3

4

Температурный коэффициент при измерении реактивной энергии, %/К при: sin ф 1

sin ф 0,50 инд sin ф 0,50 емк sin ф 0,25 инд sin ф 0,25 емк

±0,010

±0,015

±0,015

±0,015

±0,015

±0,050

±0,070

±0,070

±0,070

±0,070

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

3х230/400

Номинальная частота, Гц

50

Суточный ход (точность хода ЧРВ) часов при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более

±0,5

Стартовый ток: при измерении активной энергии, мА при измерении реактивной энергии, мА

20

25

20

Постоянная счетчика, имп./(кВтч) [имп./(кварч)]

4000

Количество тарифов

8

Наличие УКН (максимальный коммутируемый ток,

А):

есть (100)

есть(100)

нет

нет

есть(100)

нет

Наличие ГНСС

нет

нет

есть

Наличие отсека для коммуникатора

нет

есть

Возможность замены элемента питания без вскрытия пломбы поверителя

есть 1)

Измерение тока нейтрали

нет

есть

Время сохранения данных, лет, не менее

40

Полная мощность, потребляемая каждой цепью тока, В А, не более

0,1

Полная мощность, потребляемая каждой цепью напряжения, В • А, не более

10

Активная мощность, потребляемая каждой цепью напряжения, Вт, не более

1,5

Габаритные размеры, мм, не более высота ширина длина

195

240

110

Масса, кг, не более

2

Условия эксплуатации:

-    температура окружающей среды, 0С

-    относительная влажность, %

-    атмосферное давление, кПа

от -40 до +60 95

от 70 до 106,7

от -45 до +60 95

от 70 до 106,7

Средняя наработка до отказа, ч, не менее

180 000

220 000

Средний срок службы Тсл, лет, не менее

30

1) только для счетчиков РиМ 489.26, РиМ 489.27, РиМ 489.28, РиМ 489.29

Наименование

Обозначение

Количество

Счетчик электрической энергии трехфазный многофункциональный серии РиМ 489 (одно из исполнений)

1 шт.

Паспорт(одно из исполнений)

1 экз.

Дисплей дистанционный РиМ 040.031)’ 2), РиМ 040.051)’ 3)

1 шт.

Комплект монтажных частей 1)

1 комп.

Комплект наконечников под опрессовку для подключения проводов

1 комп.

Руководство по эксплуатации 1) (одно из исполнений)

1 экз.

Методика поверки 1)

ВНКЛ.411152.078 ДИ

1 экз.

Терминал мобильный РиМ 099.01 1)

ВНКЛ.426487.030

1 комп.

Коммуникатор RF-PLC РиМ 090.04 1)1 3)

ВНКЛ.426477.045

1 шт.

Руководство по монтажу счетчиков на опору ВЛ 1)

ВНКЛ.410106.007 Д

1 экз.

Руководство по обмену данными в счетчиках электроэнергии. Сопроводительная документация по чтению, тарификации и управлению нагрузкой 1)

СТО ВНКЛ .14-2015

1 экз.

1)    поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков

2)    только для счетчиков РиМ 489.18-01, РиМ 489.19-01

3)    только для счетчиков РиМ 489.26, РиМ 489.27, РиМ 489.28, РиМ 489.29
