| Номер в госреестре | 68808-17 |
| Наименование СИ | Вискозиметры автоматические |
| Обозначение типа СИ | miniAV, miniAV-HT, miniAV-LT, miniAV-X, mini-PV, miniPV-H, miniPV-HX, miniPV-X, miniQV-X, CAV-2100, CAV-2200 |
| Изготовитель | "Cannon Instrument Company Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры автоматические модификации miniAV, miniAV-HT, miniAV-LT, miniAV-X, mini-PV, miniPV-H, miniPV-HX, miniPV-X, miniQV-X, CAV-2100, CAV-2200 (далее -вискозиметры) предназначены для измерений кинематической вязкости нефтепродуктов (прозрачных и непрозрачных), растворов полимеров.
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости (жидких нефтепродуктов, прозрачных и непрозрачных, растворов полимеров), протекающей через измерительный капилляр вискозиметров типа У ббелоде под воздействием силы тяжести и при постоянном поддержании и контроле температуры. В качестве сенсоров, определяющих момент начала и конца истечения, применяются датчики, измеряющие электропроводность среды.
Конструктивно вискозиметр состоит из электронного блока, термостата со встроенной системой охлаждения/нагрева, стеклянного вискозиметра типа Уббелоде (вискозиметрической трубки), системы подачи растворителей, вакуумной системы и автоподатчика (при наличии). Внешние устройства и приспособления: бутыли для растворителей и слива.
Все капиллярные вискозиметры, используемые в приборах, пригодны только для автоматических измерений. Константы вискозиметров, размер и время термостатирования для каждого шарика вискозиметра внесены в программное обеспечение и являются обязательными для работы.
Вискозиметры модификаций miniAV, miniAV-LT, miniAV-X, miniAV-HT имеют один измерительный канал с установленным вискозиметром (вискозиметрической трубкой). Модификации различаются наличием или отсутствием предварительного подогрева образца и автоподатчика. Вискозиметры предназначены для определения кинематической вязкости прозрачных и непрозрачных жидкостей, в том числе и при низкой температуре в модификации miniAV-LT.
Вискозиметр модификации miniQV-X с одним измерительным каналом для установки вискозиметрической трубки малого объема типа Уббелоде, обеспечивает выполнение цикла последовательного измерения менее чем за 3 минуты, имеет автоподатчик проб карусельного типа на 10 позиций и предназначен для полностью автоматического анализа вязкости.
Вискозиметр модификаций miniPV, miniPV-H, miniPV-X, miniPV-HX с одним измерительным каналом для установки стеклянного вискозиметра предназначен для измерения вязкости растворов полимеров. Модификации различаются диапазонами измерений, наличием или отсутствием автоподатчика.
Вискозиметр модификации CAV-2100 представляет собой модульную конструкцию с односекционным термостатом и двумя измерительными каналами для установки в нем вискозиметрических трубок для проведения измерений проб с разными значениями кинематической вязкости при одной температуре. В составе модификации CAV-2200 имеется двухсекционный термостат с измерительным каналом в каждой секции для определения кинематической вязкости проб (пробы) при различных температурах.

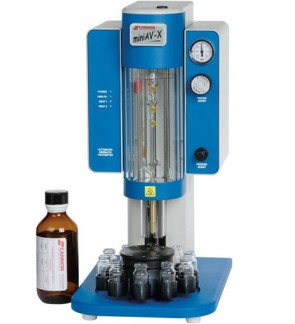

Общий вид средства измерений представлен на рисунках 1-11.
Пломбировка от несанкционированного доступа не предусмотрена.
Рисунок 3 - Общий вид вискозиметра модификации miniAV- LT
Рисунок 7 - Общий вид вискозиметра модификации miniPV-HX
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VISCPRO II |
| Номер версии (идентификационный номер) ПО, не ниже | 2.54.0004 |
| Цифровой идентификатор ПО | 7CE47F3E44B312F74C14947A876FA700* |
* для версии 2.54.0004
Полное управление всеми модификациями вискозиметров обеспечивается с помощью ПО VISCPRO, устанавливаемое на компьютер. ПО осуществляет функции сбора, передачи, обработки, хранения и представления измеренных данных, а также идентификацию параметров (константа, время тестирования, серийный номер), характеризующих тип средства измерений, внесенных в программное обеспечение.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификации | |||||||||
| miniAV | miniAV-HT | miniAV-LT | miniAV-X | miniPV | miniPV-H | miniPV-HX | miniPV-X | miniQV-X | CAV-2100, CAV-2200 | |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,5 до 10000,0 | от 0,5 до 10000,0 | от 1 до 20000 | от 0,5 до 10000,0 | от 0,3 до 1200,0 | от 0,3 до 1200,0 | от 0,3 до 1200,0 | от 0,3 до 5000,0 | от 5 до 800 при +40 °С и от 5 до 50 при +100 °С | от 0,5 до 6000,0 |
| Пределы допускаемой относительной погрешности измерений кинематической вязкости, % - при температуре ниже +100 °С свыше +100 до +150 °С | ±0,35 | ±0,35 ±0,6 | ±2,0 | ±0,35 | ±0,35 | ±0,35 | ±0,35 | ±0,35 | ±0,35 | ±0,35 ±0,6 |
| Предел допускаемой относительной повторяемости результатов измерений кинематической вязкости, % | 0,1 | |||||||||
| Примечание: Указан максимальный диапазон измерений. Диапазон измерений зависит от диапазона установленного стеклянного вискозиметра и выбирается при заказе. | ||||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Модификации | |||||||||
| miniAV | miniAV-HT | miniAV-LT | miniAV-X | miniPV | miniPV-H | miniPV-HX | miniPV-X | miniQV-X | CAV-2100, CAV-2200 | |
| Напряжение питания, В с частотой, Гц | 230±10% 50/60 | |||||||||
| Потребляемая мощность, В-А, не более | 1000 | 1200 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1750 |
| Габаритные размеры, мм, не более | 254x305 х598 | 254x305 х598 | 254x305 х534 | 254x437 х526 | 254x396 х787 | 254x396 х787 | 254x396 х787 | 254x396 х787 | 254x437 х598 | 305x727x1245 |
| Масса, кг, не более | 12,5 | 12,5 | 27 | 18 | 24 | 24 | 24 | 24 | 27 | 215,5 |
| Рабочий диапазон температуры испытуемого образца, °С | от +15 до +100 | от +40 до +150 | от -20 до +30 | от +15 до +100 | от +15 до +100 | от +15 до +100 | от +15 до +100 | от +15 до +100 | от +40 до +100 | от +20 до +1001) |
| Интерфейс | RS232 | |||||||||
| Условия эксплуатации: диапазон температуры окружающей среды, °C относительная влажность воздуха, %, не более | от +15 до +30 от 10 до 75 | |||||||||
| Средний срок службы, лет Наработка на отказ, ч | 10 5000 | |||||||||
| Примечание: 1) Рабочий диапазон температуры может быть расширен до +150 °С по заказу | ||||||||||
наносится на эксплуатационную документацию типографическим способом и на вискозиметр в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр автоматический | miniAV, miniAV-HT, miniAV-LT, miniAV-X, mini-PV, miniPV-H, miniPV-HX, miniPV-X, miniQV-X, CAV-2100, CAV-2200 | 1 шт. |
| Набор вискозиметров типа Уббелоде | 1 к-т | |
| ПО | VISCPRO | 1 диск |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2302-0099 -2017 | 1 экз. |
осуществляется по документу МП 2302-0099-2017 «Вискозиметры автоматические модификации miniAV, miniAV-HT, miniAV-LT, miniAV-X, mini-PV, miniPV-H, miniPV-HX, miniPV-X, miniQV-X, CAV-2100, CAV-2200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 8 июня 2017 года.
Основные средства поверки:
стандартные образцы вязкости типа ГСО РЭВ-ВНИИМ (ГСО 8586-2004 - ГСО 8603-2004) с погрешностью аттестованного значения от ±0,2 %, в зависимости от рабочего диапазона вязкости и рабочей температуры;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе и
ГОСТ 33-2000 (ISO 3104) Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
ГОСТ Р 53708 Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости
ISO 3105 Стеклянные капиллярные вискозиметры для определения кинематической вязкости. Технические требования и указания по эксплуатации
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей;
Техническая документация фирмы-изготовителя.
