| Номер в госреестре | 68811-17 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | 1076412-1 |
| Изготовитель | "Ametek Power Instruments", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Преобразователи термоэлектрические 1076412-1 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры и контроля клапана перепуска в 4-х газотурбинных установках типа TITAN 250.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи состоят из одного ЧЭ (с номинальной статической характеристикой преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001) с изолированным рабочим спаем и минеральной изоляцией, помещенного в защитную арматуру с соединительным элементом в виде шестигранного штуцера, и удлинительных термоэлектродных проводов в тефлоновой изоляции. Защитная арматура ТП изготовлена из жаропрочного сплава Inconel 600. Рабочий конец защитной арматуры ТП имеет сложную форму.
Монтаж ТП осуществляется при помощи неподвижного двустороннего шестигранного штуцера с резьбами %-14 MNPT и /4-14 MNPT.

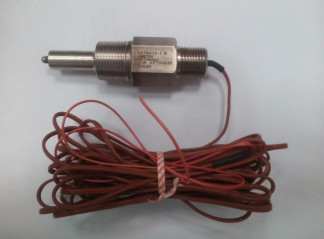

Фотография общего вида ТП представлена на рисунке 1.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.
1076412-1
Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Номинальное значение измеряемой температуры, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
| N | 2 | от 0 до +333 включ. | +400 | ±2,5 |
| св. +333 до +435 | ±0,0075 t |
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических
1076412-1
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее | 500 |
| Длина монтажной части ТП, мм | 36,5 |
| Диаметр монтажной части ТП, мм | 13,0 |
| Длина ТП, мм | 108 |
| Длина удлинительных термоэлектродных проводов ТП, см | 798 |
| Масса ТП, г | 406,5 |
| Рабочие условия эксплуатации ТП: - диапазон температур окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +200 95 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователь термоэлектрический 1076412-1 | 5 шт. |
| Паспорт | 5 экз. |
осуществляется по документу МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим 1076412-1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
